Jeu à la coupe des segments

Jeu à la coupe des segments16 mars 2022thomas

Jeu à la coupe des segments

Sommaire

  • 1 Jeu à la coupe des segments
  • 2 Mesure du jeu
  • 3 Ajustement du jeu

Difficulté  2/5

Opération de niveau aisé avec ce matériel:

  • Un jeu de cale
  • Une petite lime fine

Le jeu à la coupe c’est quoi?

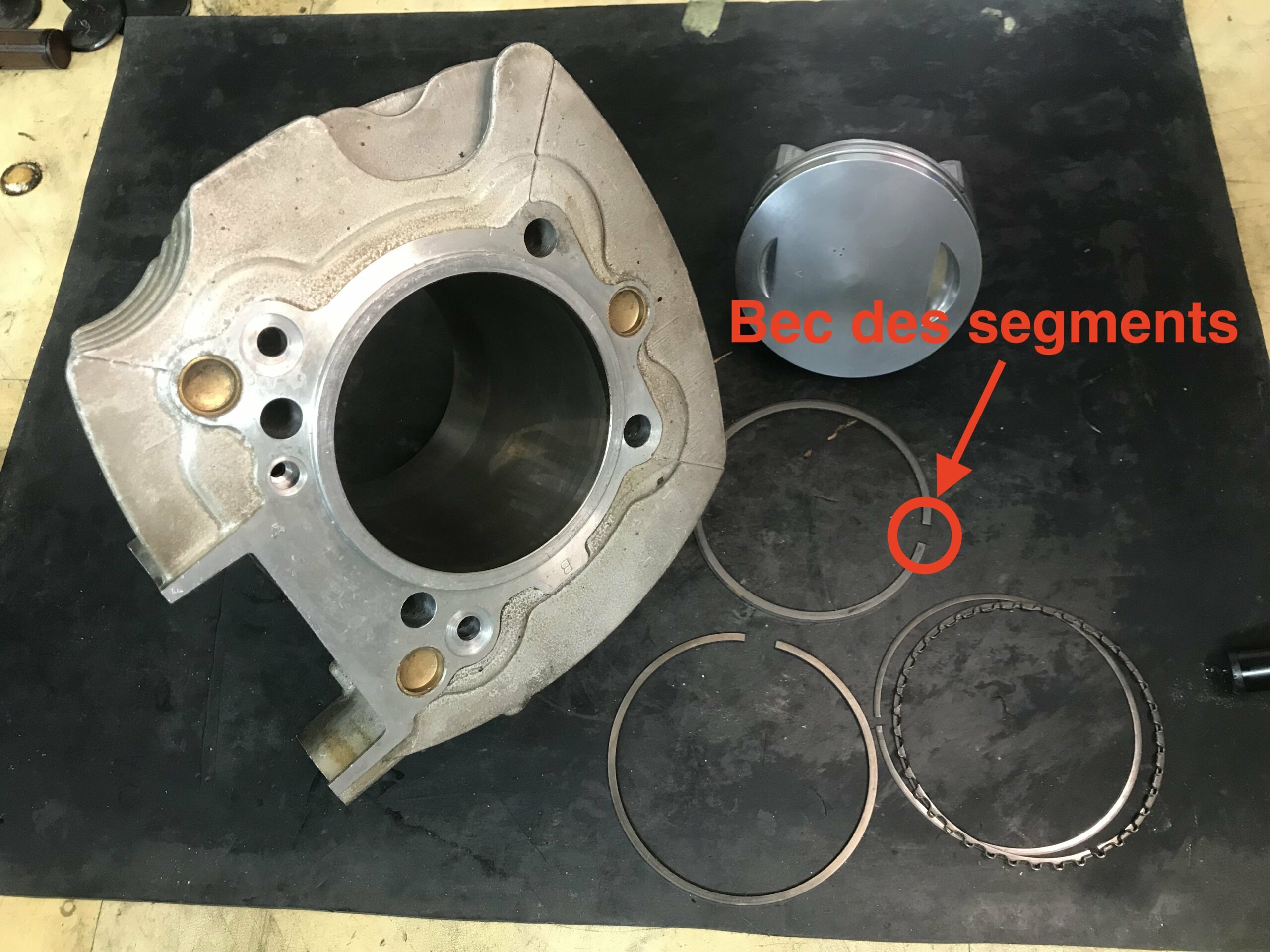

C’est l’écart entre ses deux becs d’un segment lorsqu’il est monté dans le cylindre.

jeu a la coupe



Si l’écart est trop important il risque d’y avoir une fuite de compression vers le bas moteur et des remontées d’huile dans la chambre de combustion.

Si l’écart est en revanche trop faible il y a risque d’arrachement du revêtement de la chemise et d’usure prématuré du cylindre.

Vous trouverez les valeurs de ces jeux dans les manuels d’atelier dans la section DOWNLOAD du site.


Mesure du jeu

Pour commencer il faut repérer les segments comme suit:

  • Coupe feu en haut
  • Étanchéité au milieu
  • Racleur d’huile pour la lubrification en bas

Puis leur valeur respective.

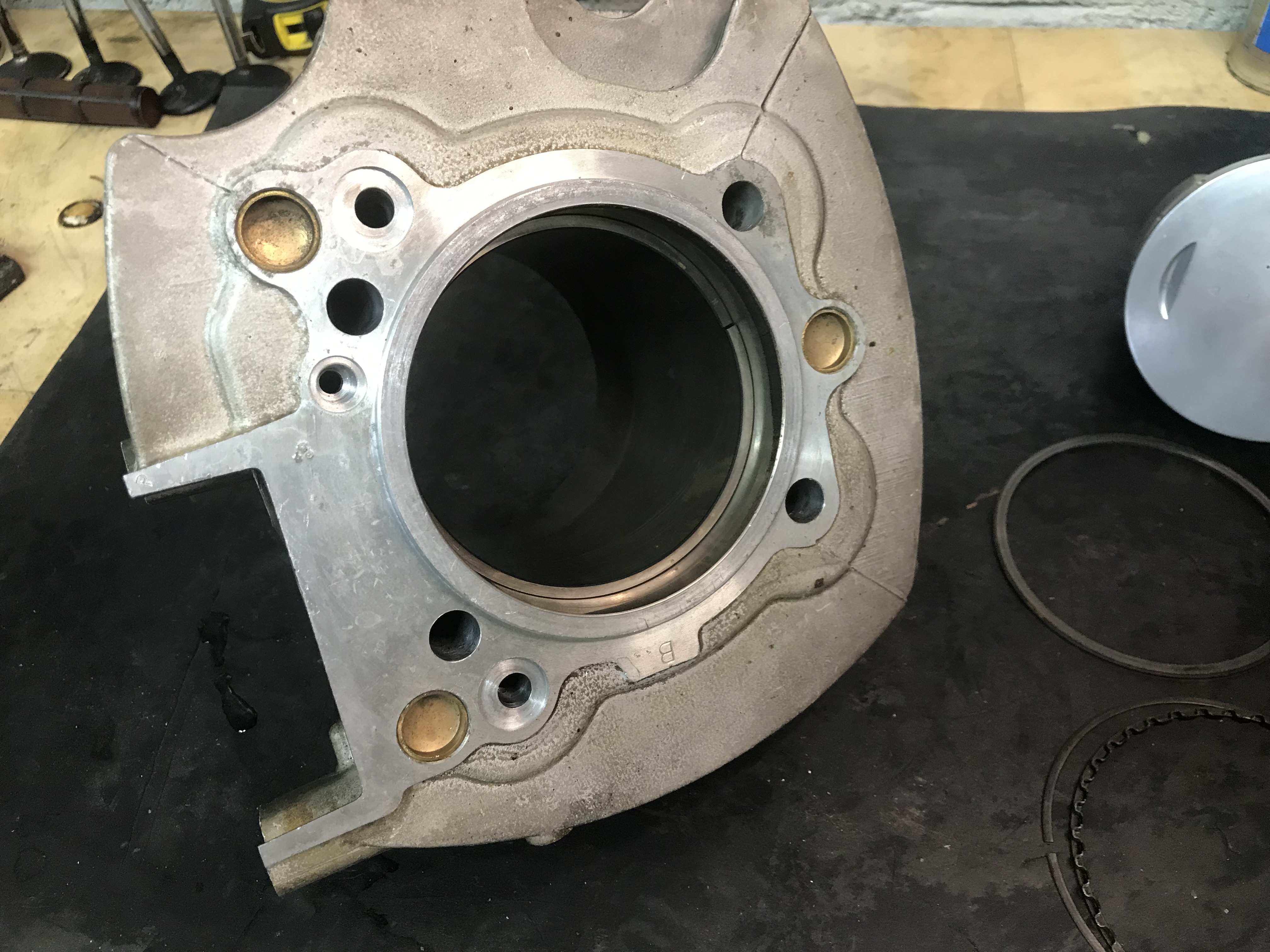

Ensuite il va falloir insérer le premier segment dans le cylindre puis le pousser de quelques centimètre dans le cylindre.

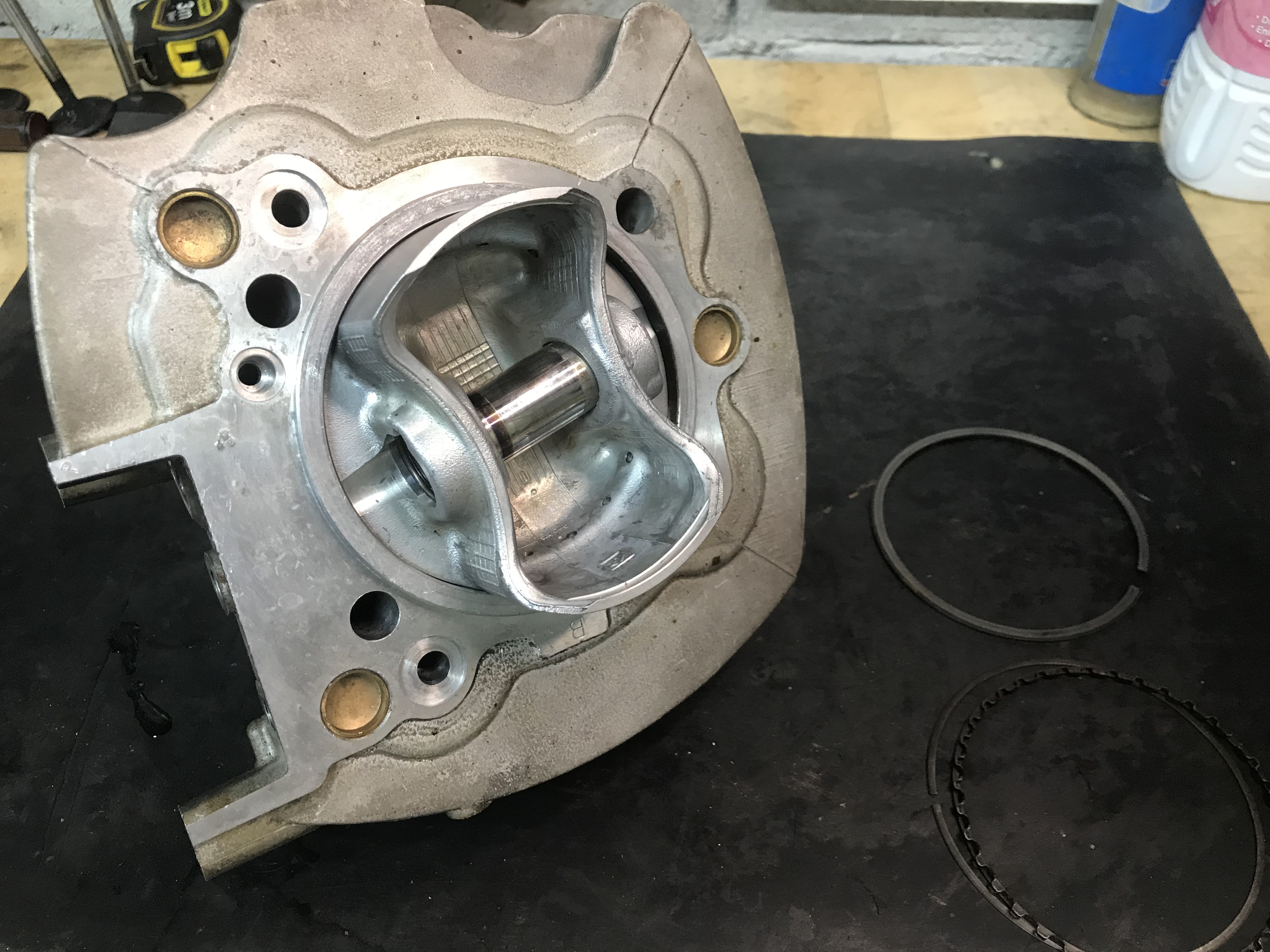

Pour cela il faut utiliser le piston qui mettra correctement le segment.

jeu a la coupe
jeu a la coupe

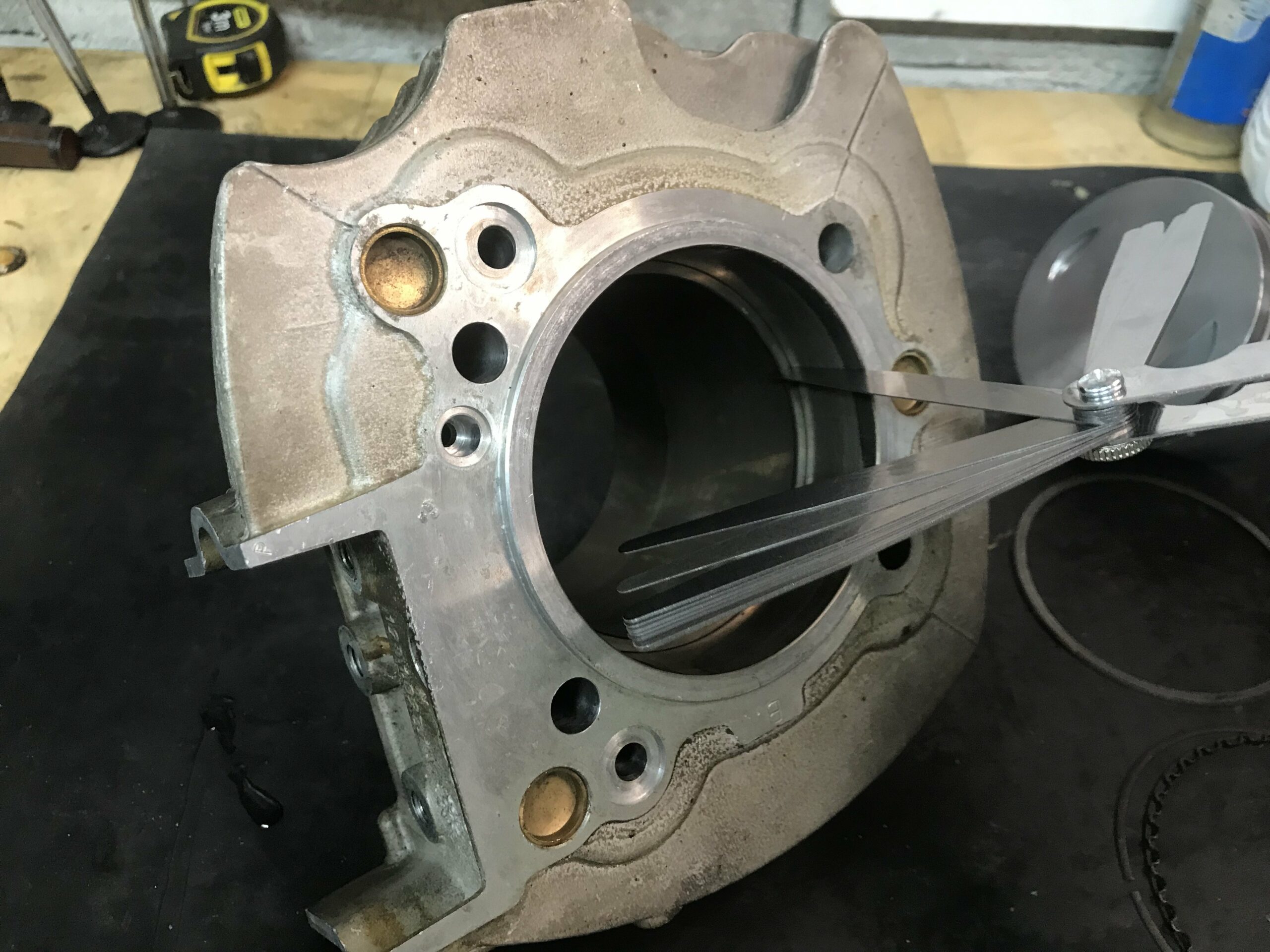

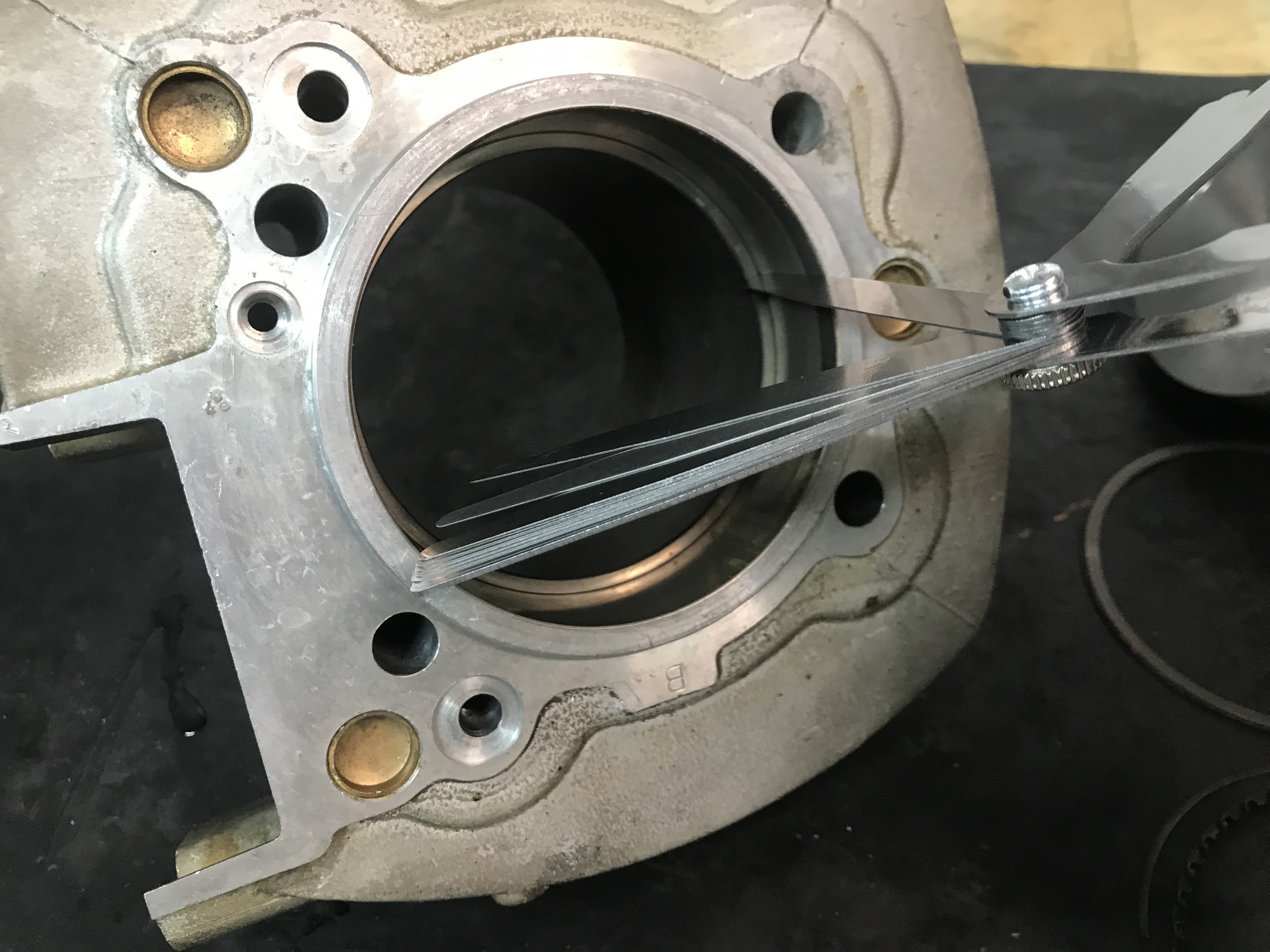

Ensuite il suffit de mesurer l’écart restant entre les deux becs du segment avec le jeu de cale.

Commencer par la valeur la plus grande de votre échelle de tolérance que vous aurez trouvé dans le manuel d’atelier, puis descendez jusqu’à trouver la bonne valeur comme ci-dessous.

jeu segment
jeu segment

Ajustement du jeu

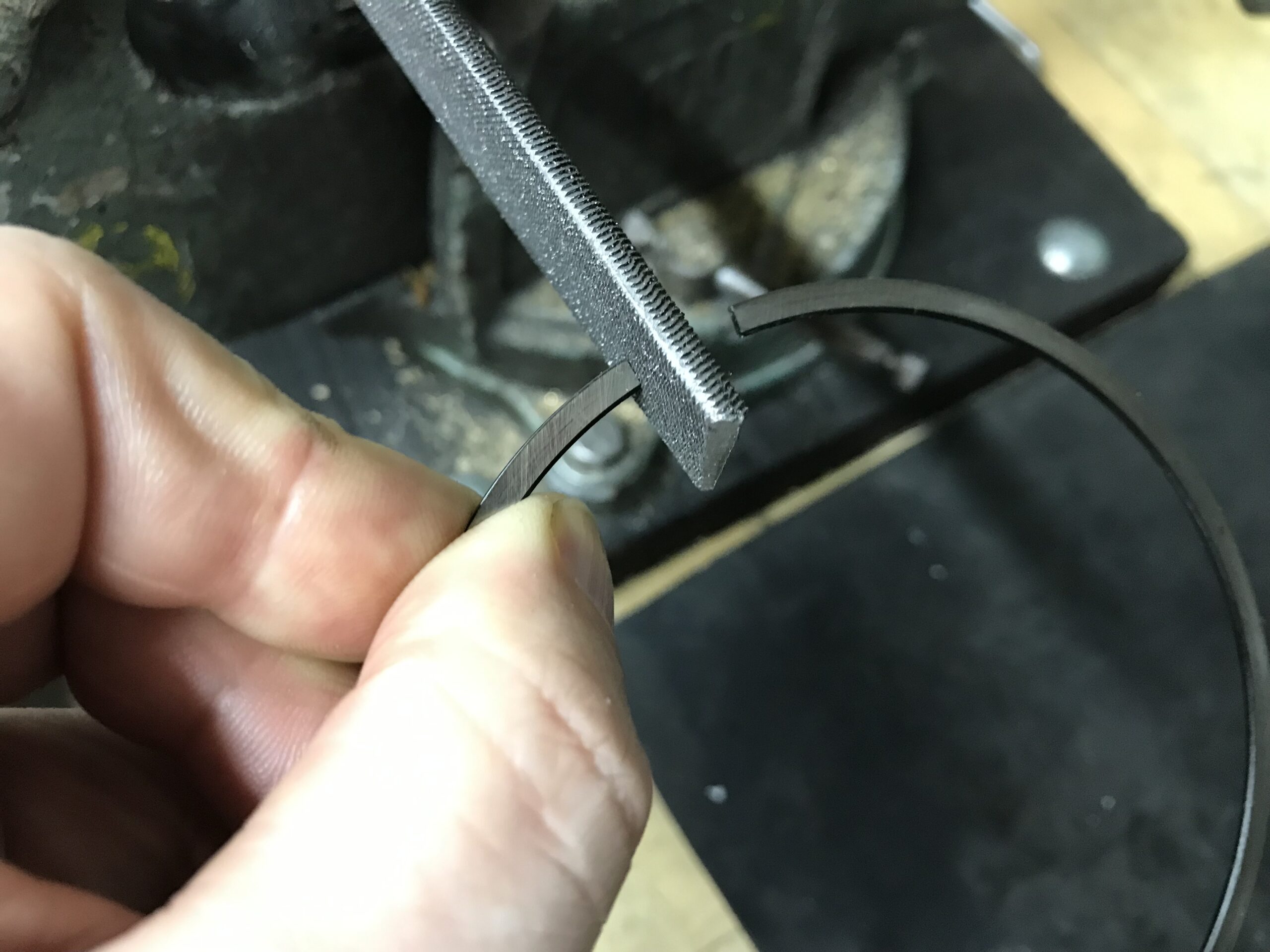

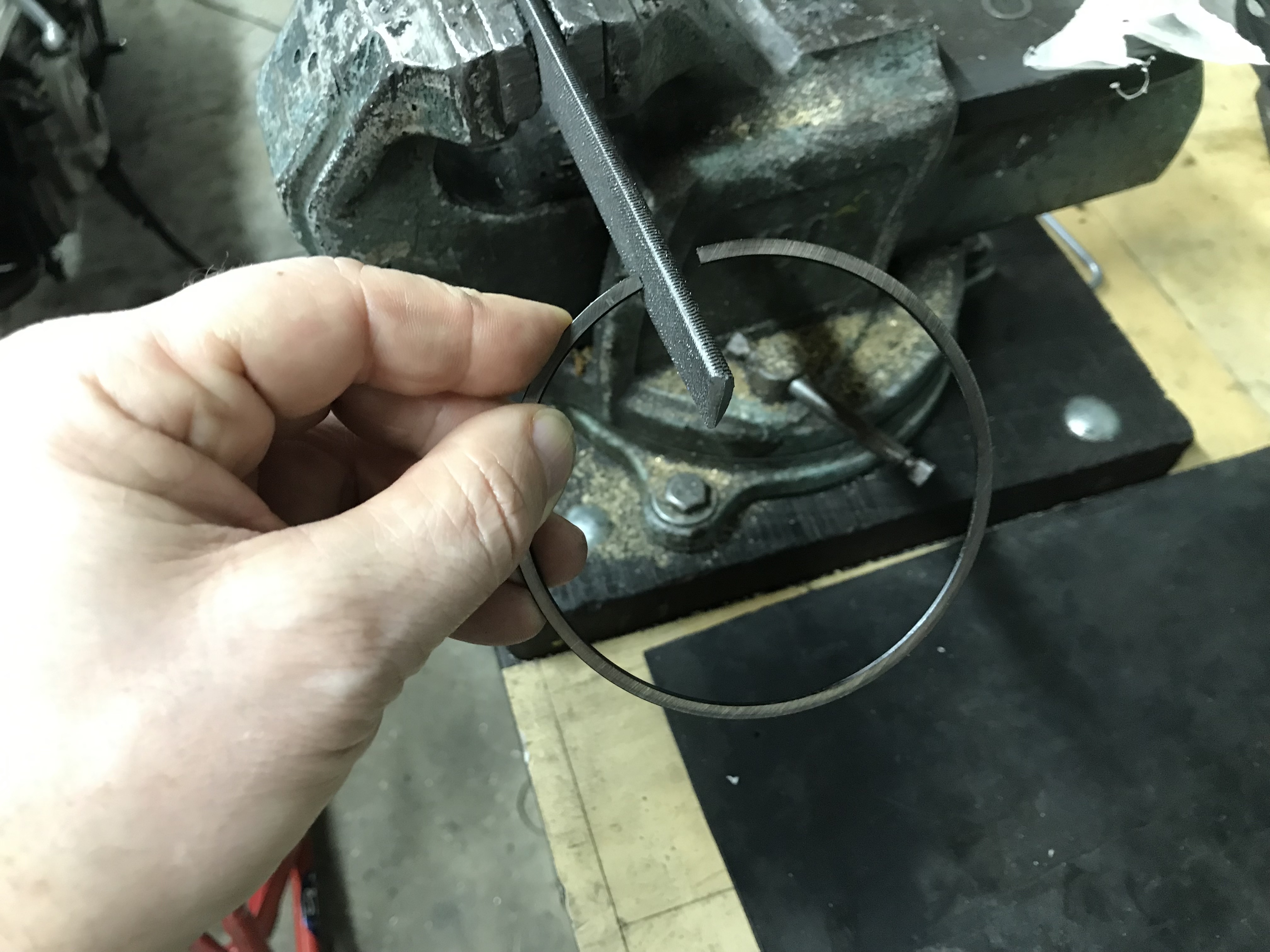

Si le jeu à la coupe est trop serré il va falloir l’ajuster à l’aide d’une lime de « finition » tout doucement afin de ne pas trop retirer de matière.

lime segment
lime segment



Une fois l’ajustement effectué, recommencer la mesure et ainsi de suite jusqu’à obtenir le bon jeu et passer au segment suivant.

Une fois tout les segments ajustés vous pourrez les monter définitivement sur les pistons et aller voir le tutoriel sur contrôle et ajustement du squish
