Outil et Tableur jeu aux soupapes Ducati
Sommaire

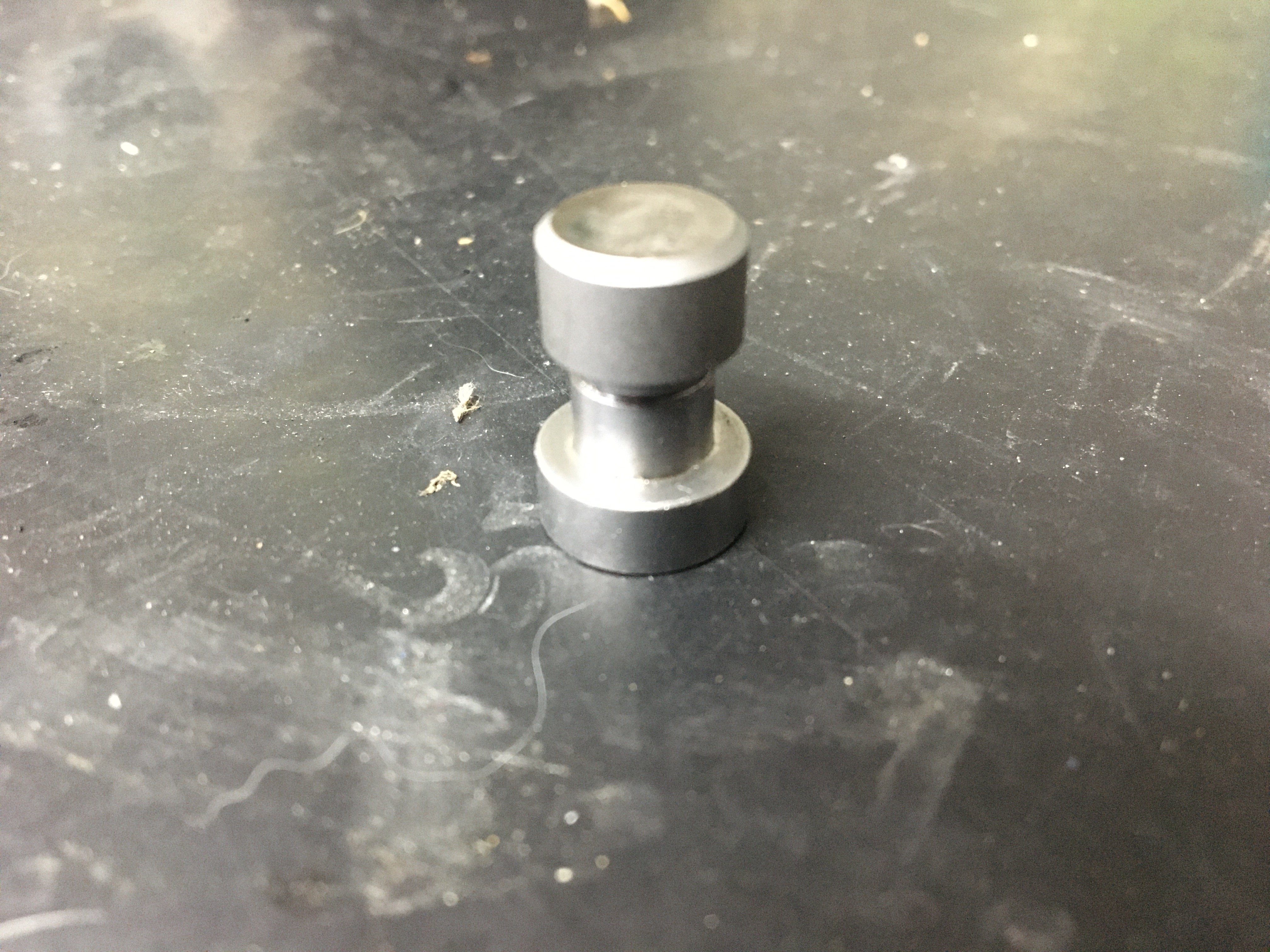

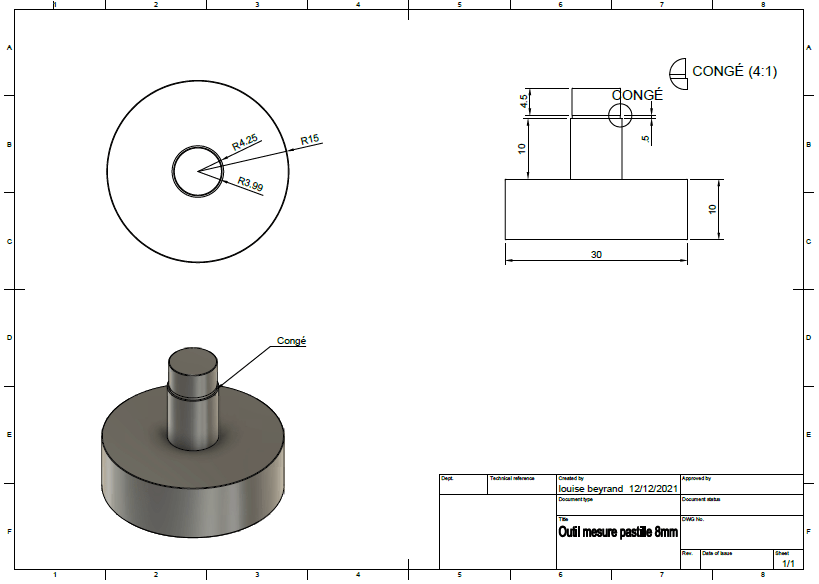

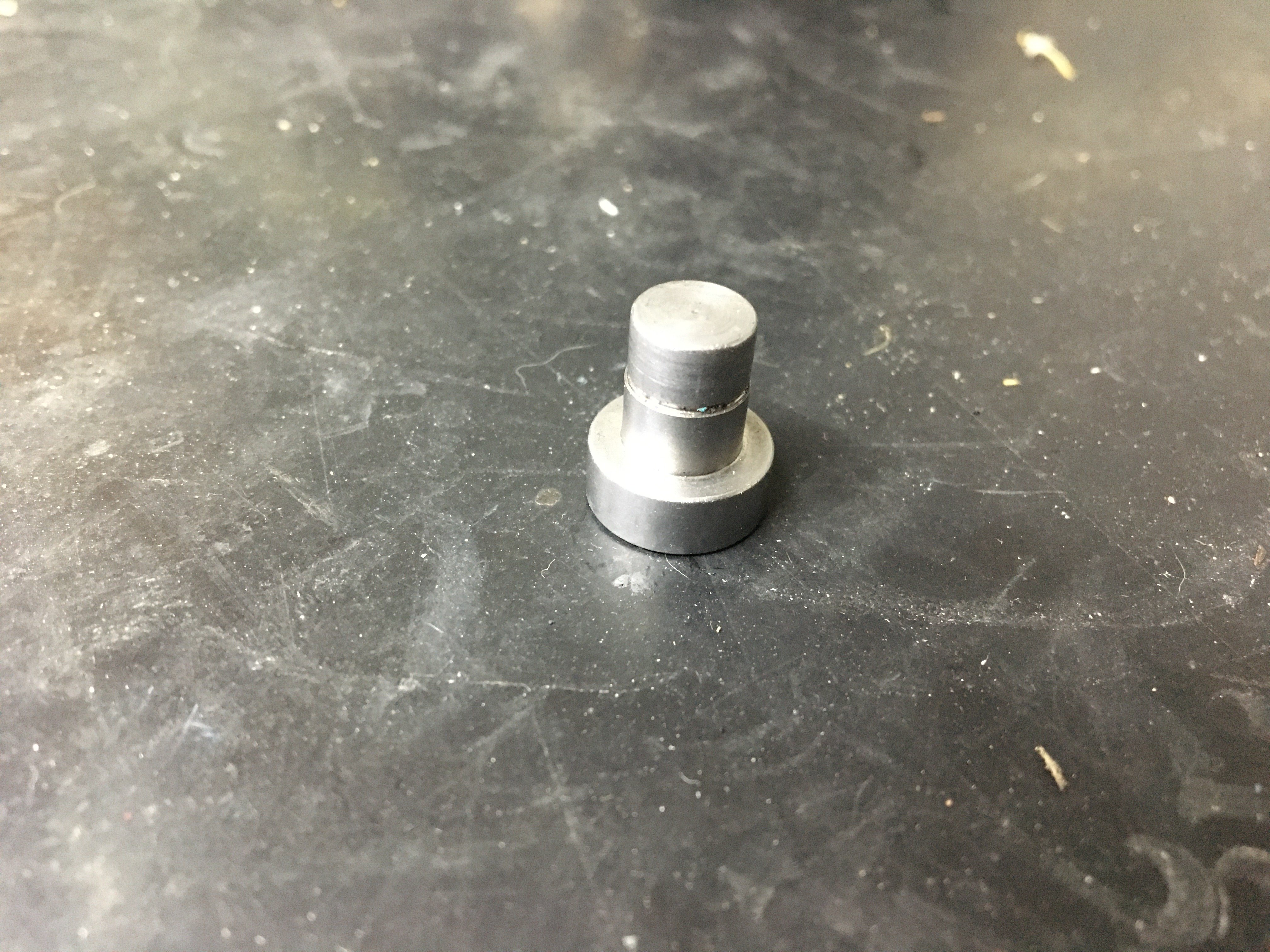

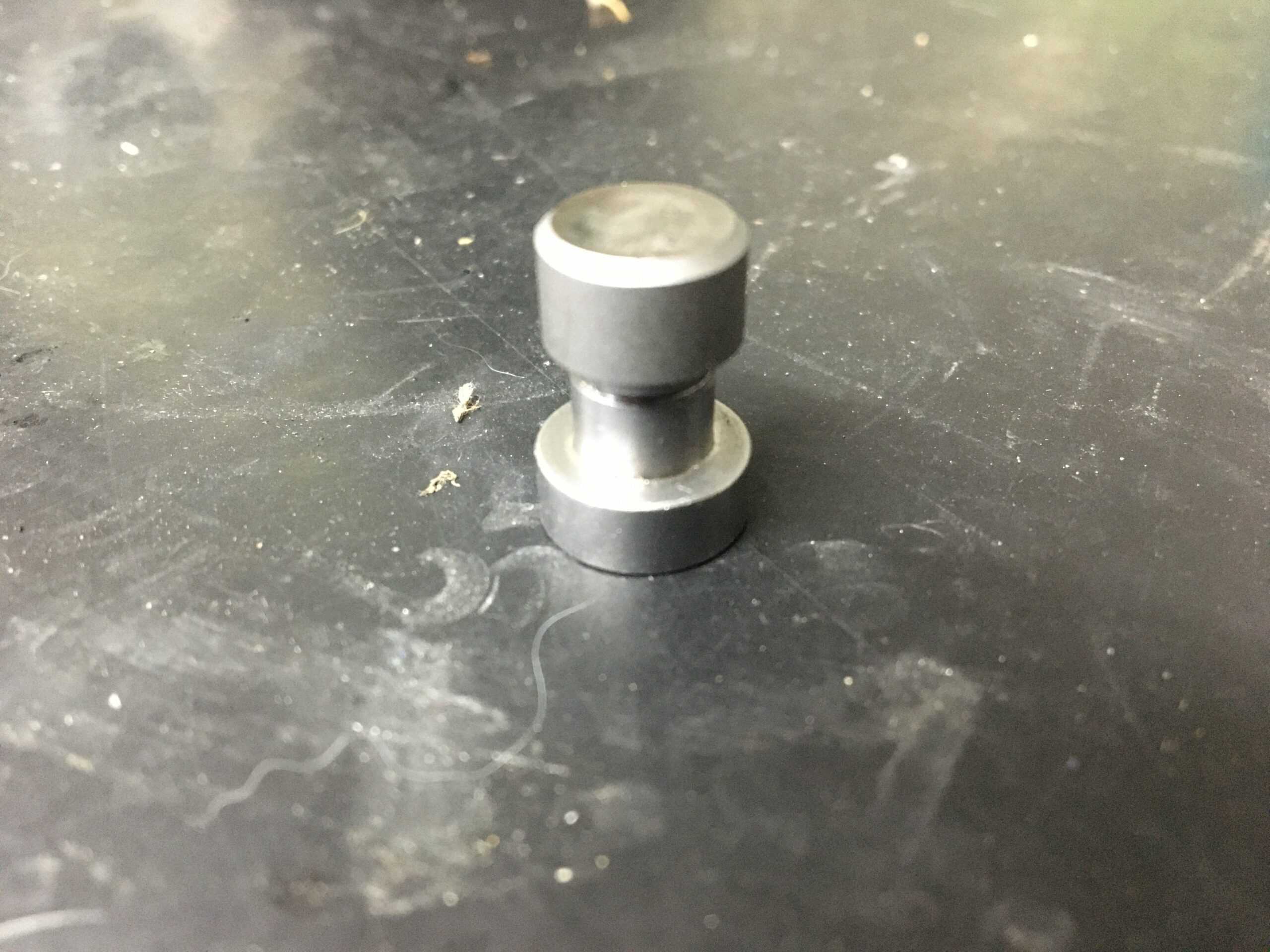

Voici le plan de l’outil de mesure pour les pastilles d’ouvertures et de fermeture pour les pastilles en 8mm
Outil mesure pastille 8mm en PDF
Voici comment utiliser cet outil correctement pour des mesures précises.
Tout d’abord il vous faut un pied à coulisse digital.
Il vous faudra aussi le fichier EXCEL pour reporter vos mesures et calculer vos pastilles à poser pour avoir le jeu idéal.
Fichier EXCEL calcul jeu aux soupapes
Mesure de la pastille d’ouverture

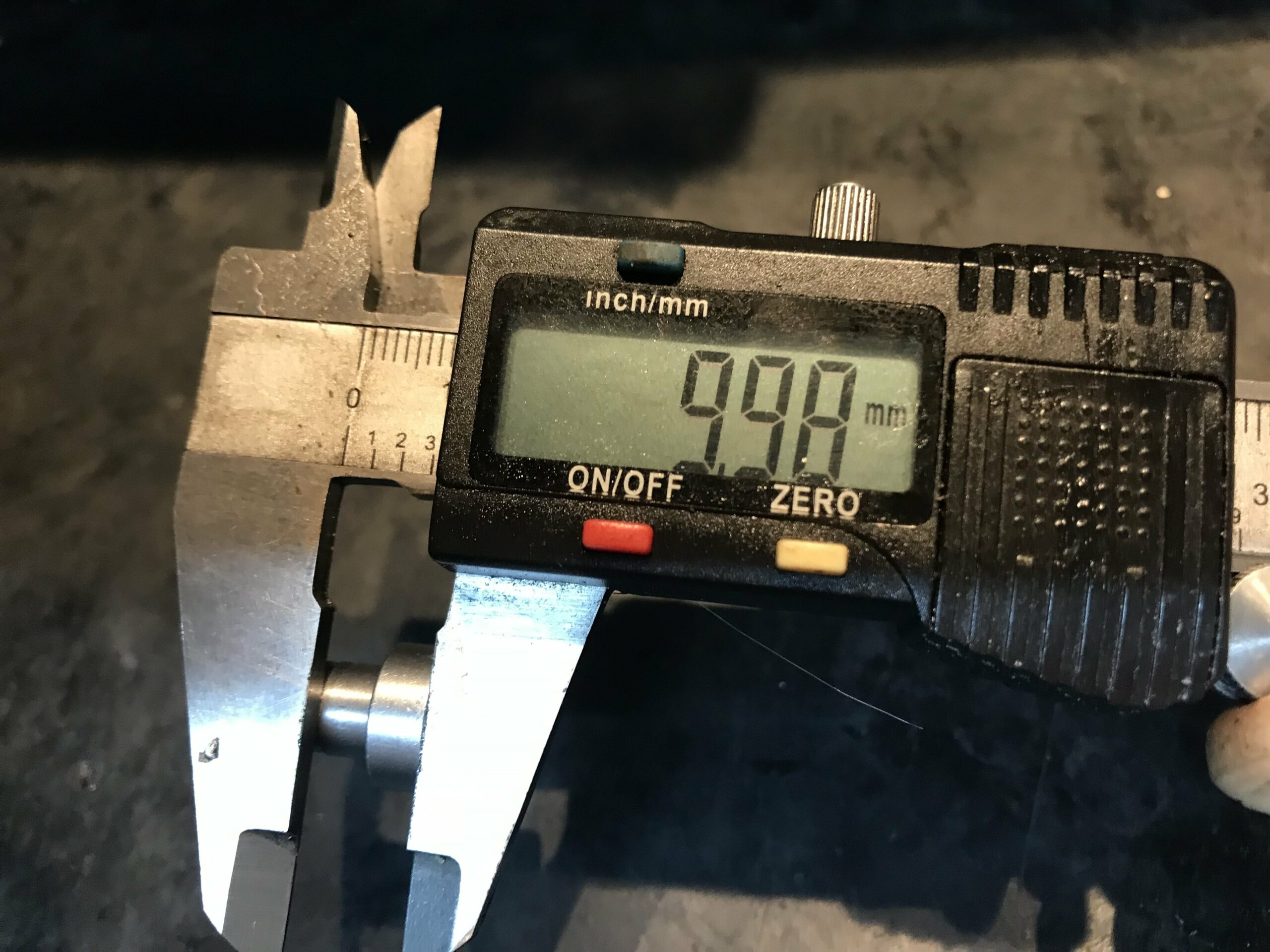

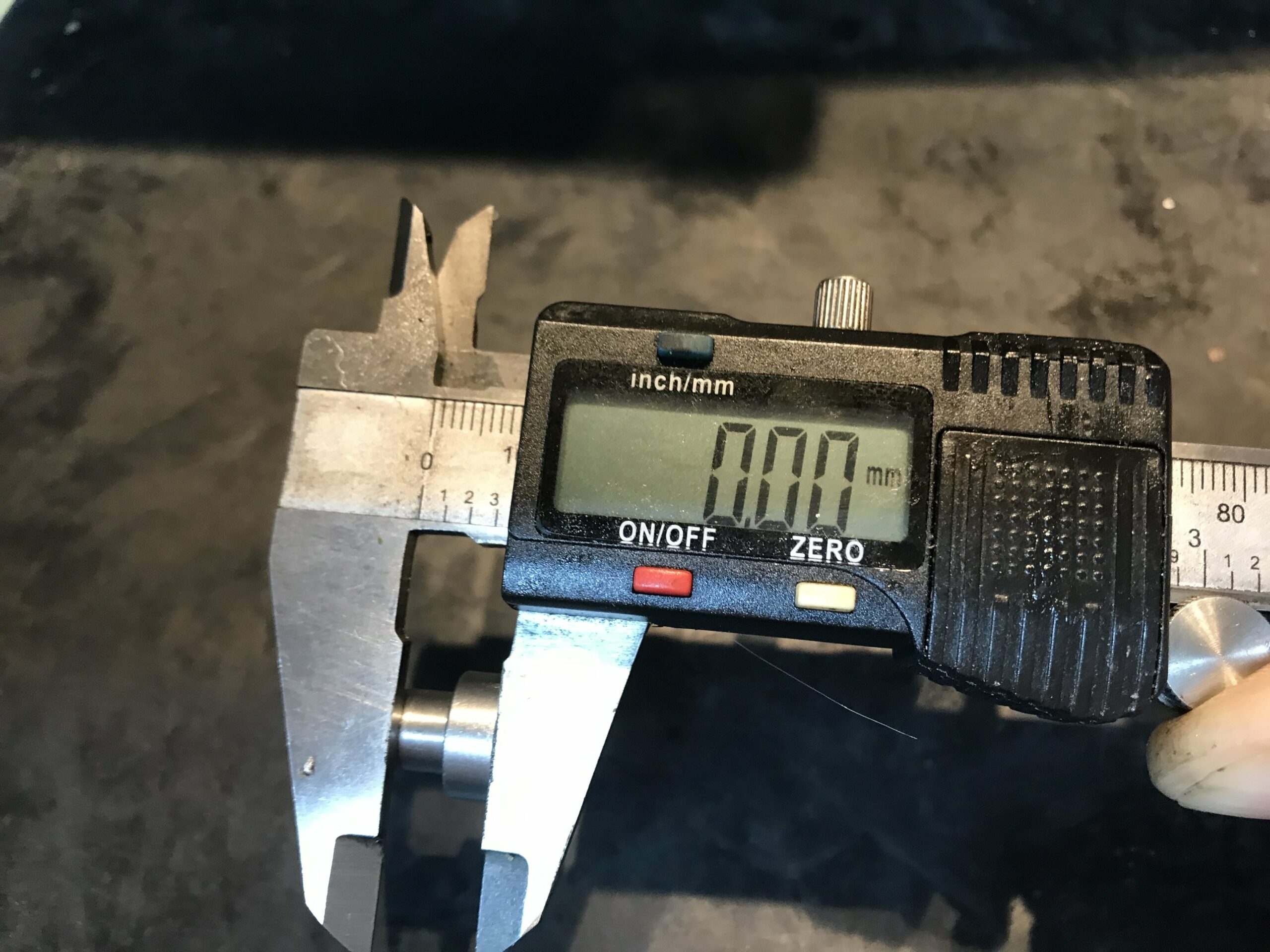

Il faut donc mesurer l’outil avec le pied à coulisse digital, puis mettre à zéro la mesure.

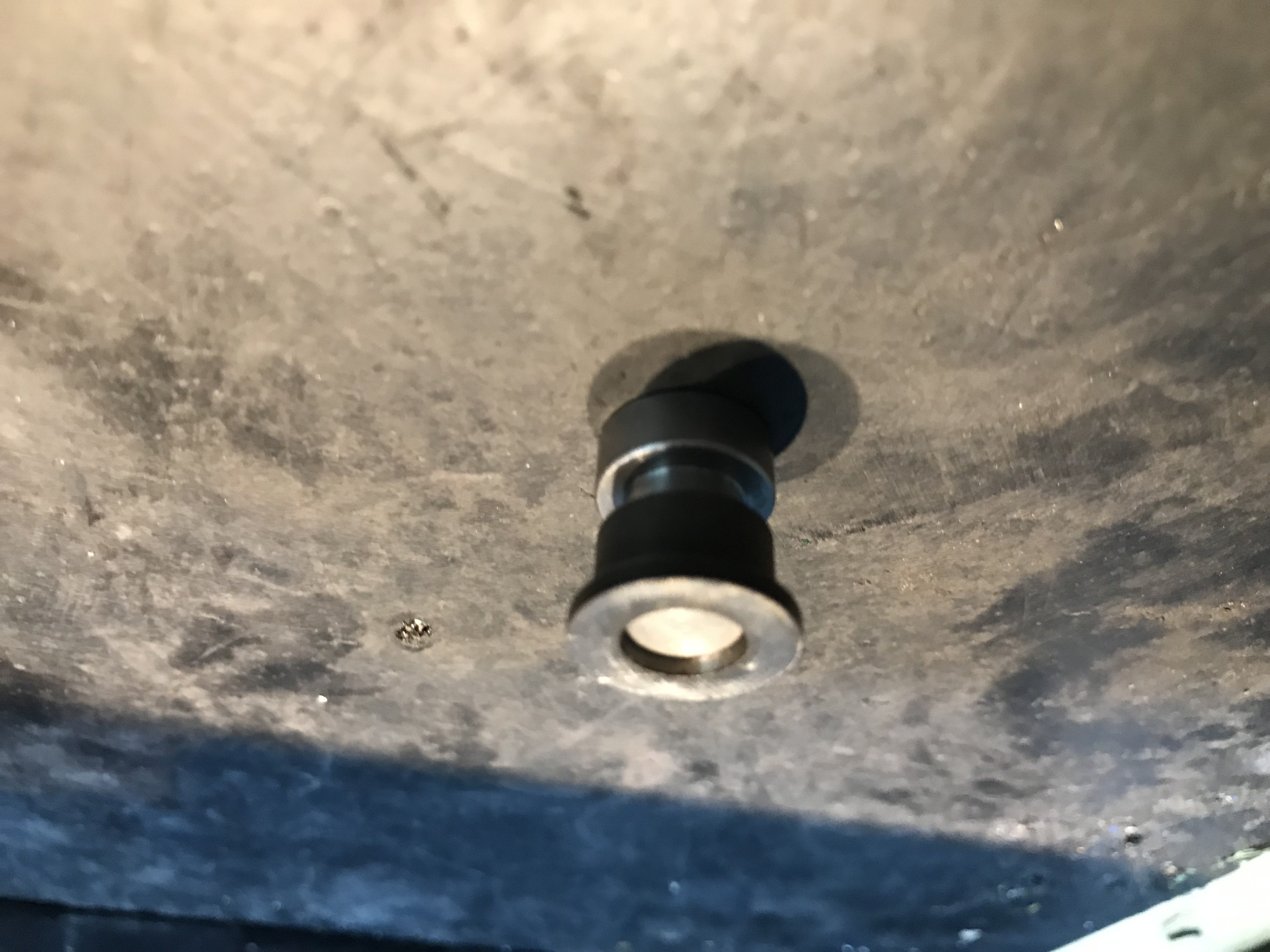

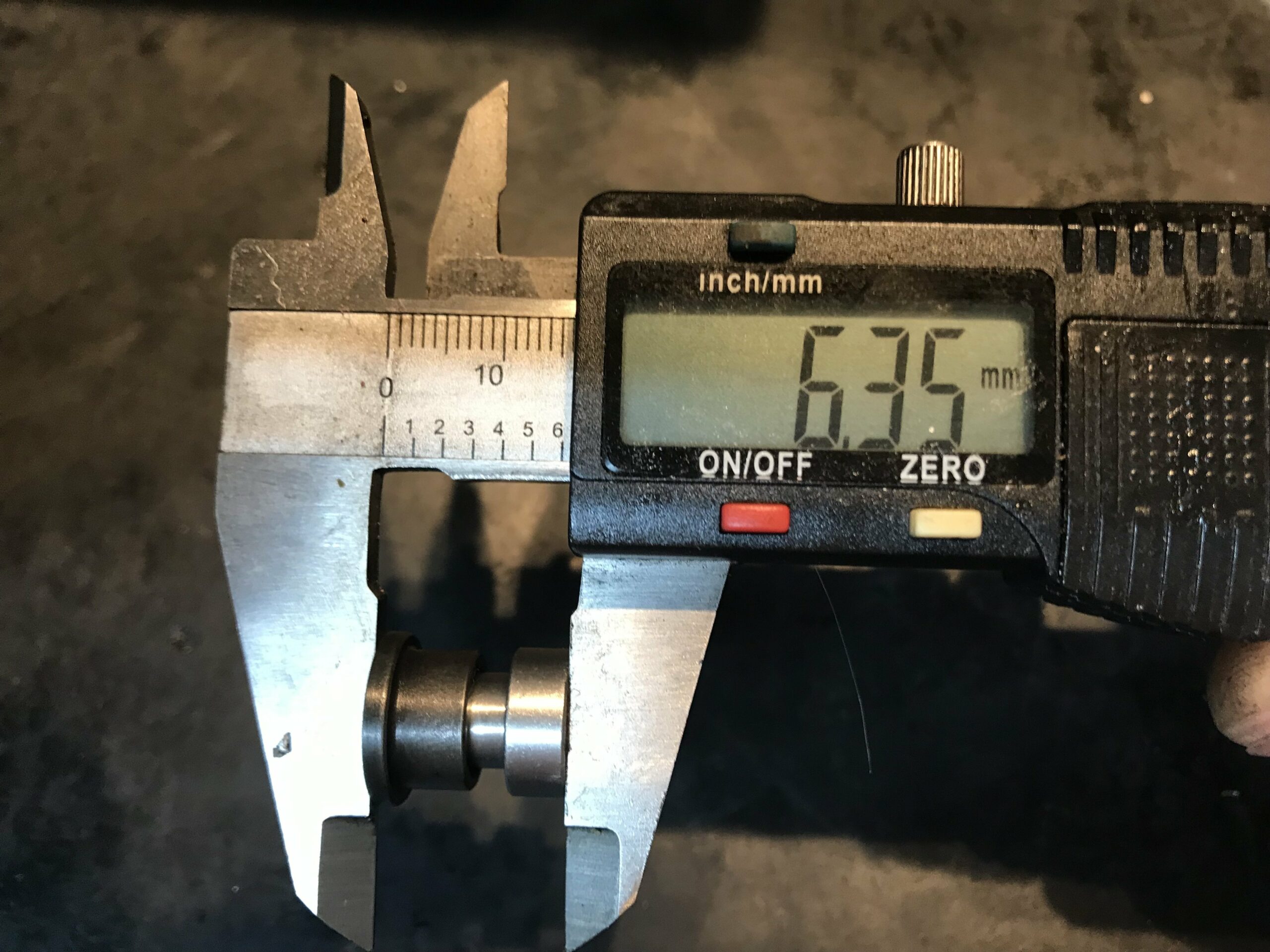

Ensuite il faut mettre la pastille sur l’outil et mesurer l’épaisseur de la pastille d’ouverture
Mesure de la pastille de fermeture

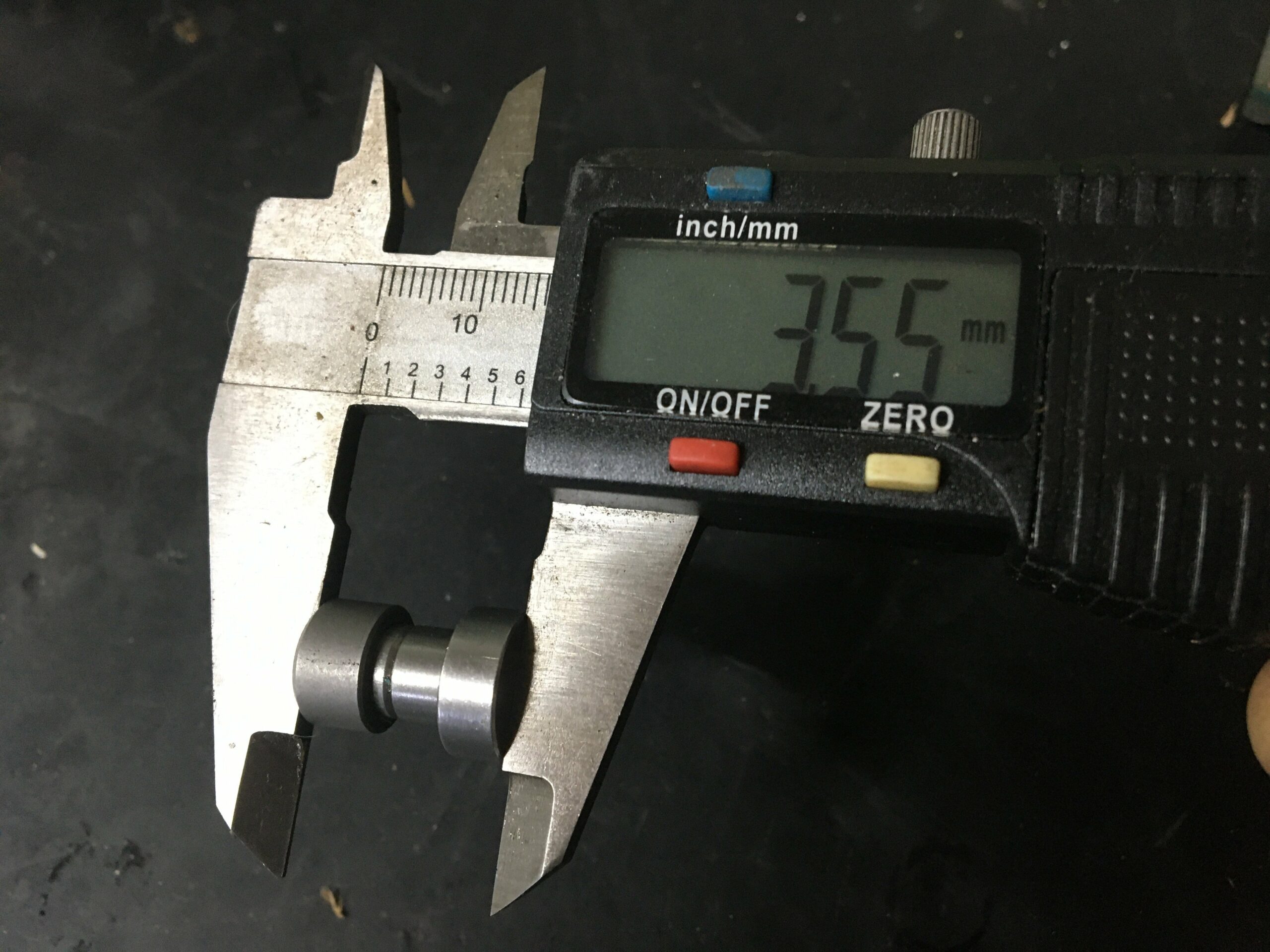

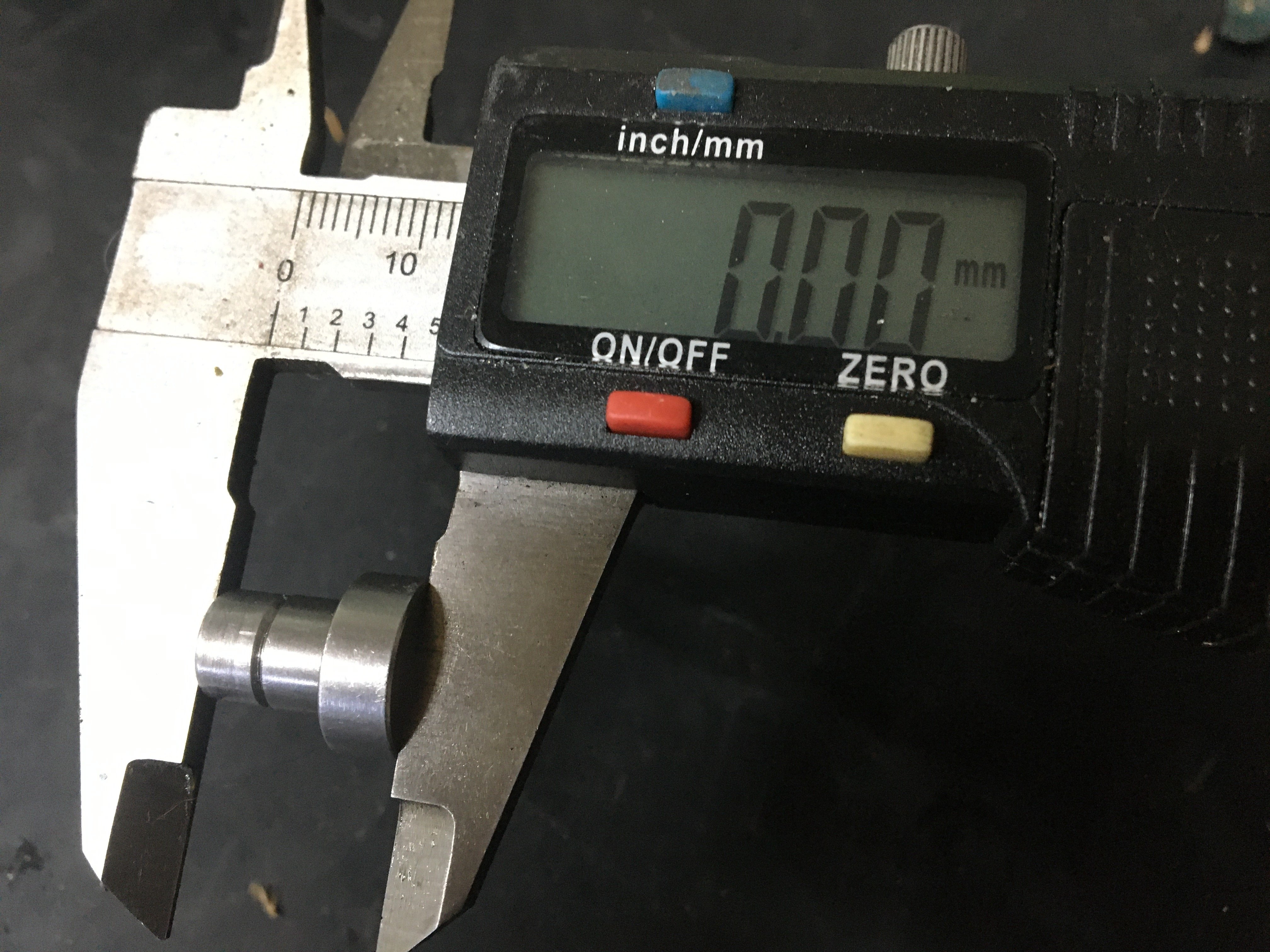

Comme pour l’ouverture on va mesurer l’outil mais sur la deuxième cran, celui pour la pastille de fermeture, puis mise à zéro du pied à coulisse

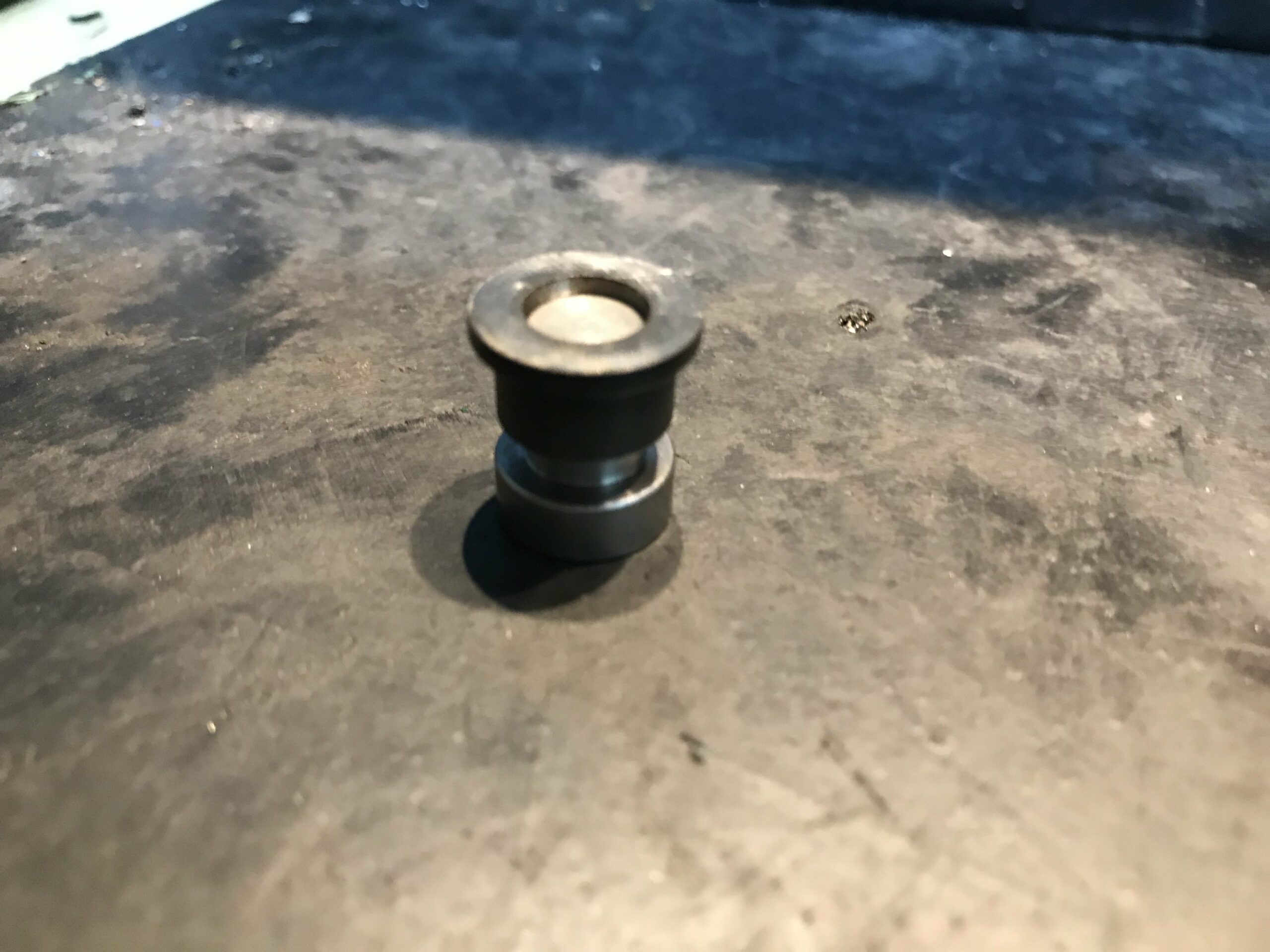

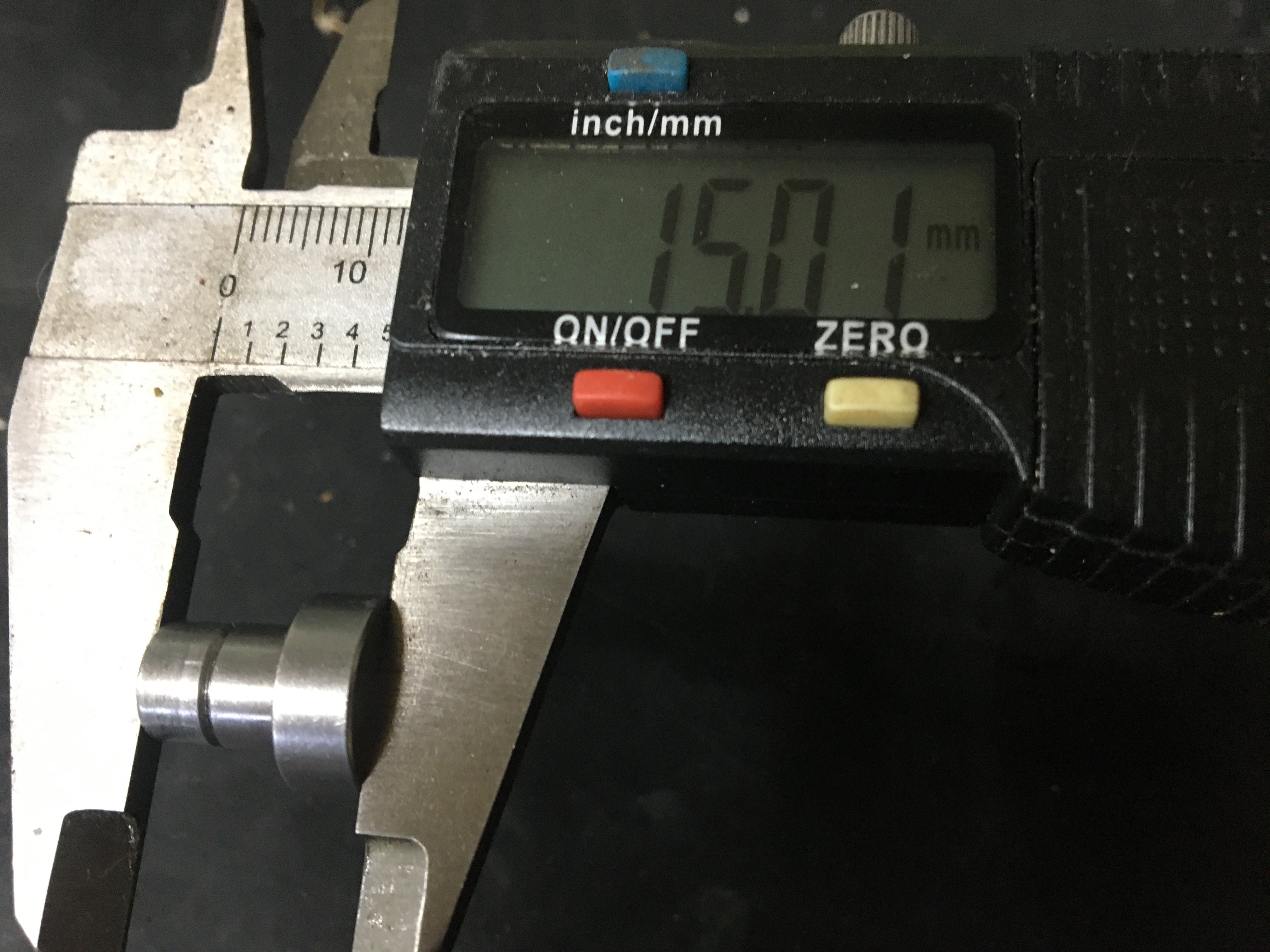

Ensuite il faut mettre la pastille sur l’outil et mesurer cette dernière
Utilisation de l’Excel

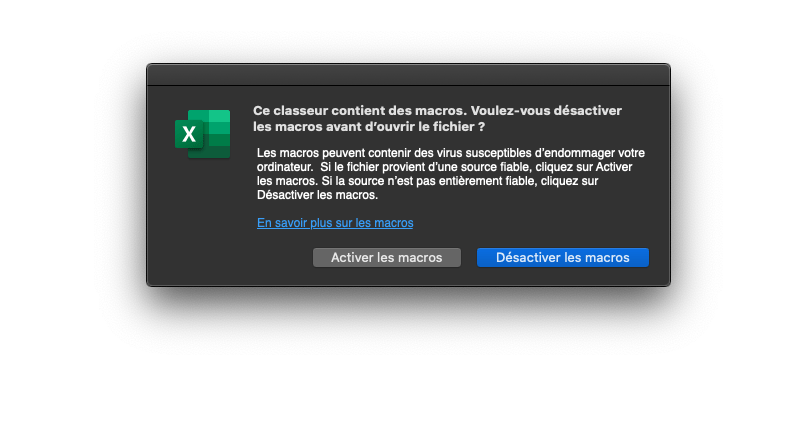

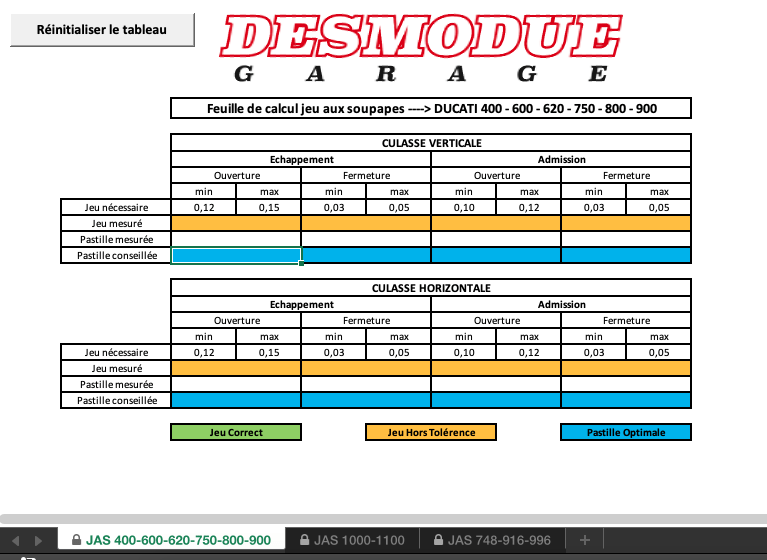

Télécharger le fichier sur votre disque dur, ouvrez le en cliquant dessus et activez les macros en cliquant sur « Activer les macros » et vous arrivez sur la feuille de calcul des jeux aux soupapes.

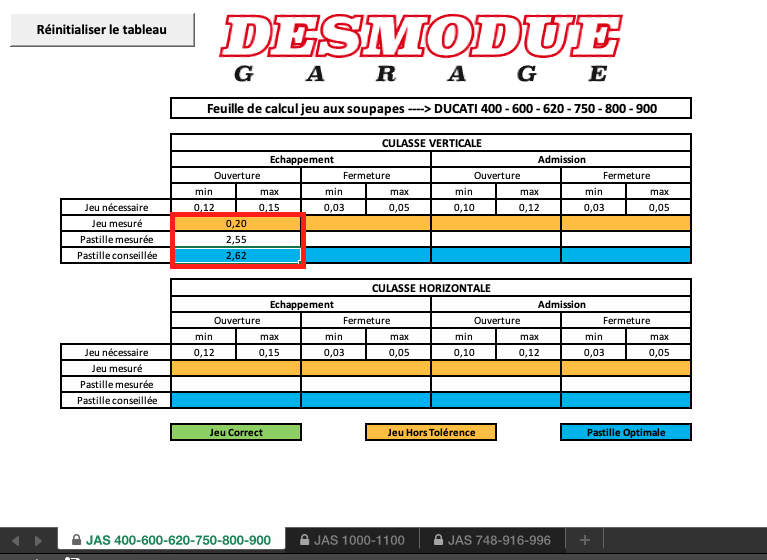

Une fois le jeu mesuré, reportez le dans la partie « jeu mesuré », ensuite mesurez la pastille et reportez la dans « pastille mesuré ».
Pour finir faite entrer et le résultat de apparaitra dans « pastille conseillé »
Pour effacer les données il suffit de cliquer sur « Réinitialiser le tableau »
Le tableau a plusieurs onglet pour chacune des motorisations D2 y compris les D4
