Mesure du jeu aux coussinets de vilebrequin

Difficulté  4/5

Opération de niveau moyen avec ce matériel:

  • Une clé dynamométrique
  • Un kit de mesure plastigage
  • Une douille de 10mm à 12 pans
  • Un axe de piston
  • Un étau pour maintenir le vilebrequin

Lors du changement de coussinets de vilebrequin pour diverses raison (coussinets usé, changement de vilebrequin et / ou bielles, etc….) il va falloir mesurer le jeu d’accouplement entre demi-coussinets et vilebrequin.

Ce jeu permet de garder un film d’huile entre les bielles et le vilebrequin.

Pour connaitre ce jeu il faut se référer au manuel d’atelier que vous pouvez trouver dans le lien ci-dessous:

Pour vérifier ce jeu d’accouplement entre demi-coussinets et vilebrequin il faut utiliser du Plastigage qui va nous permettre de mesurer ce jeu.

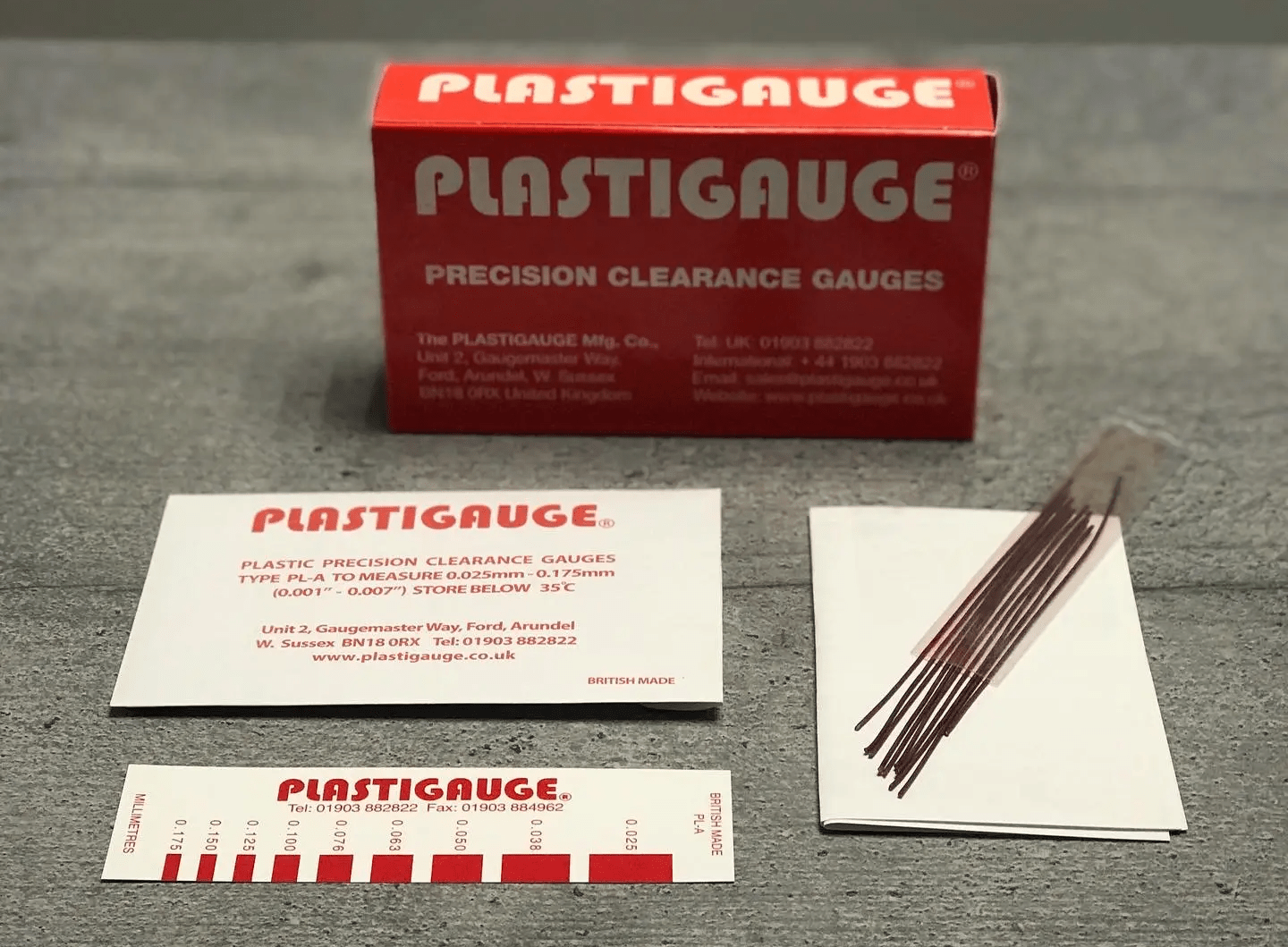

Cela ressemble à ceci



Vous pouvez en trouver partout sur le web en cherchant un peu comme ci-dessous

google plastigage rouge

Maintenant passons à la pratique


Mise en place des coussinets neuf

Pour commencer nous allons installer les coussinets neuf sur les bielles.

Important et impératif:

  • il faut nettoyer parfaitement les portées où vont être installé les coussinets neuf sous peine de la abimer et de réduire leur durée de vie.

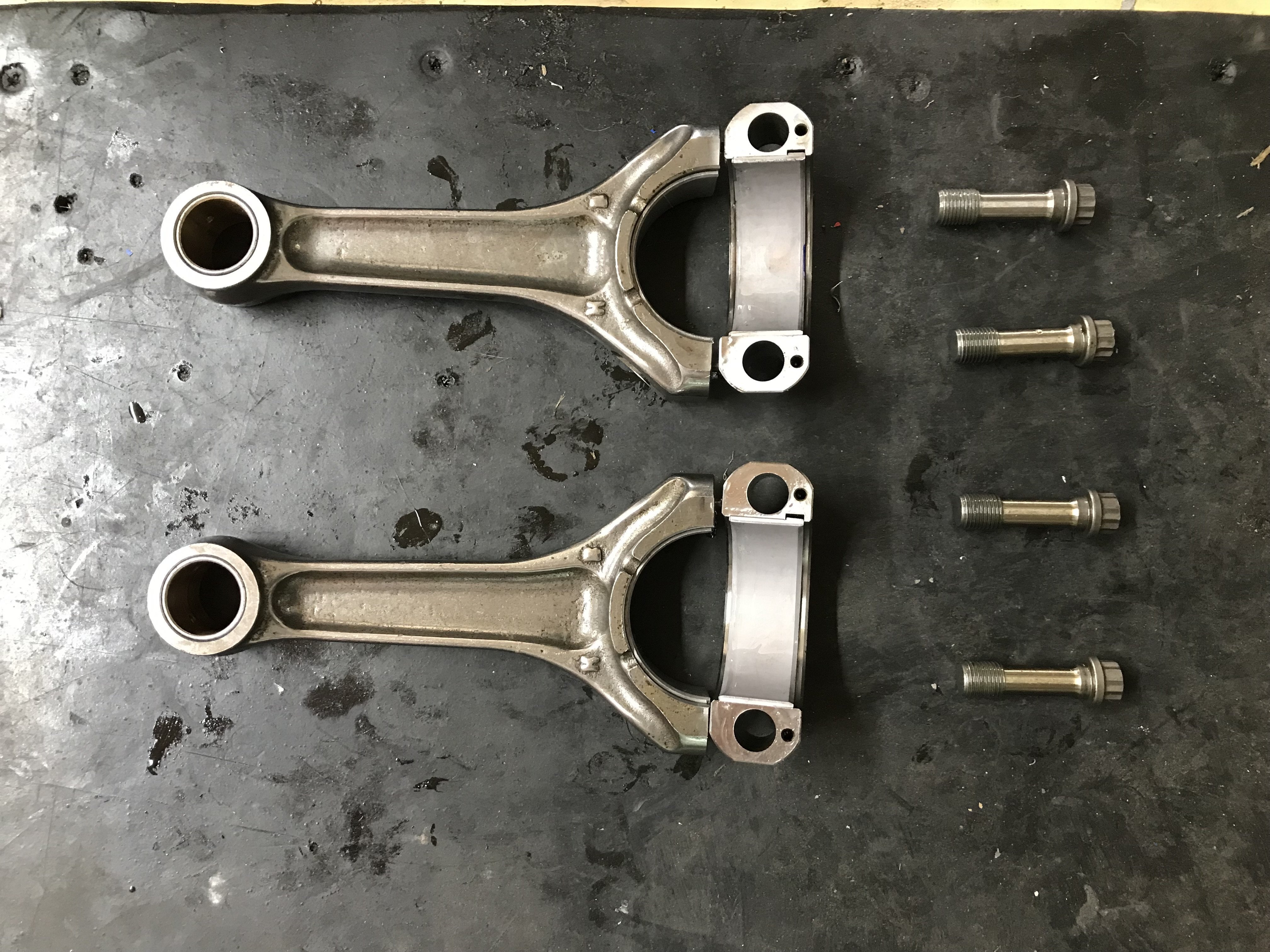

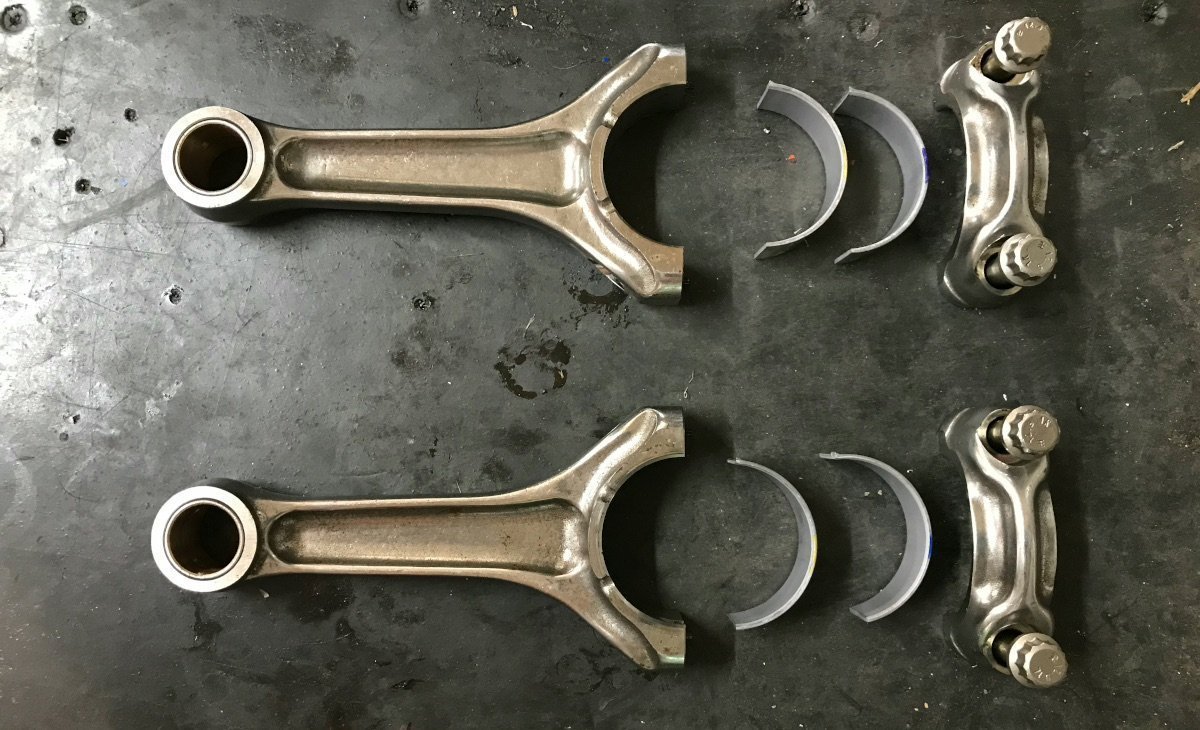

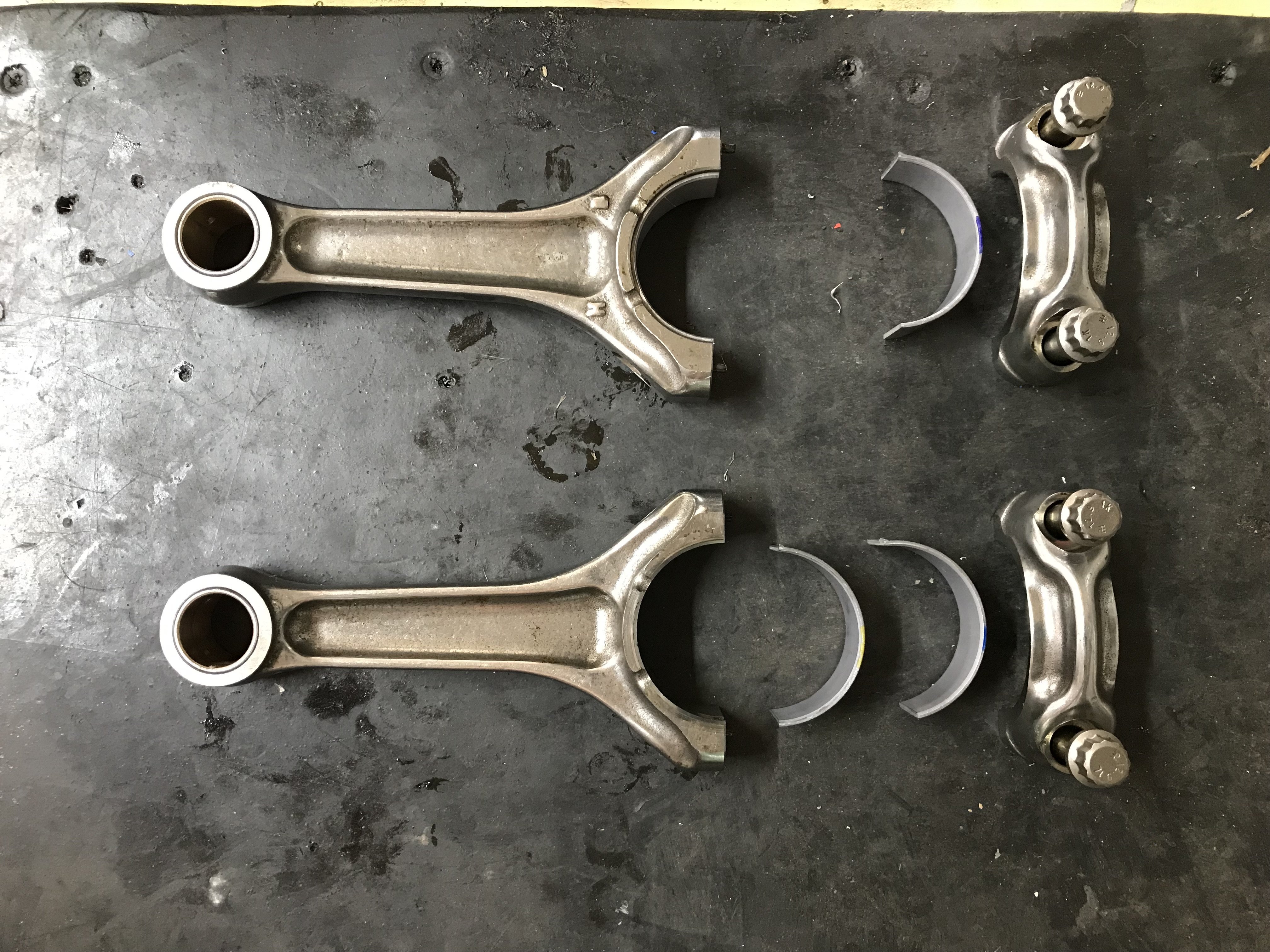

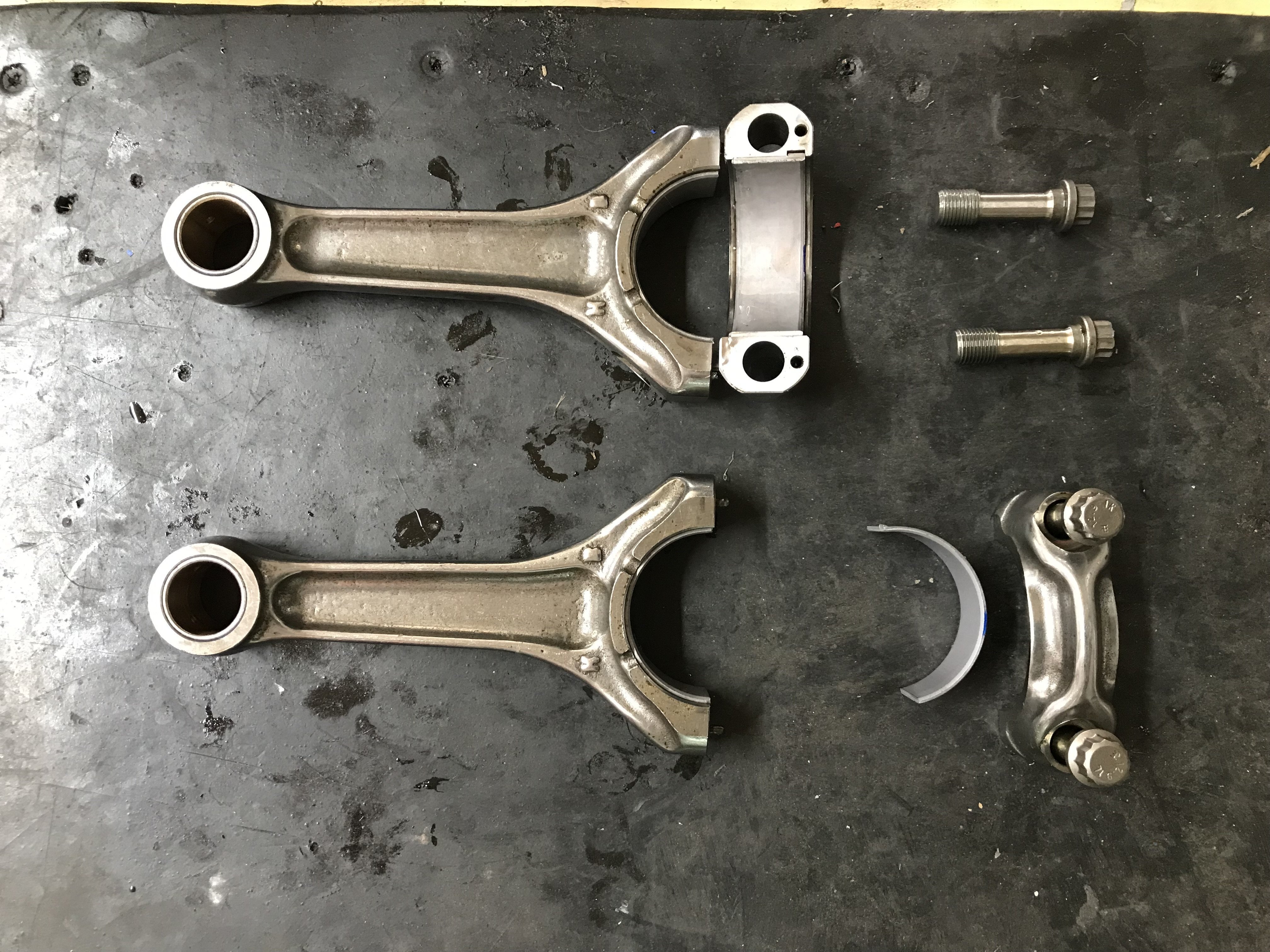

Voici la totalité des éléments bielles / coussinets



Il faut très légèrement huiler la portée de la bielle qui va accueillir le coussinet.

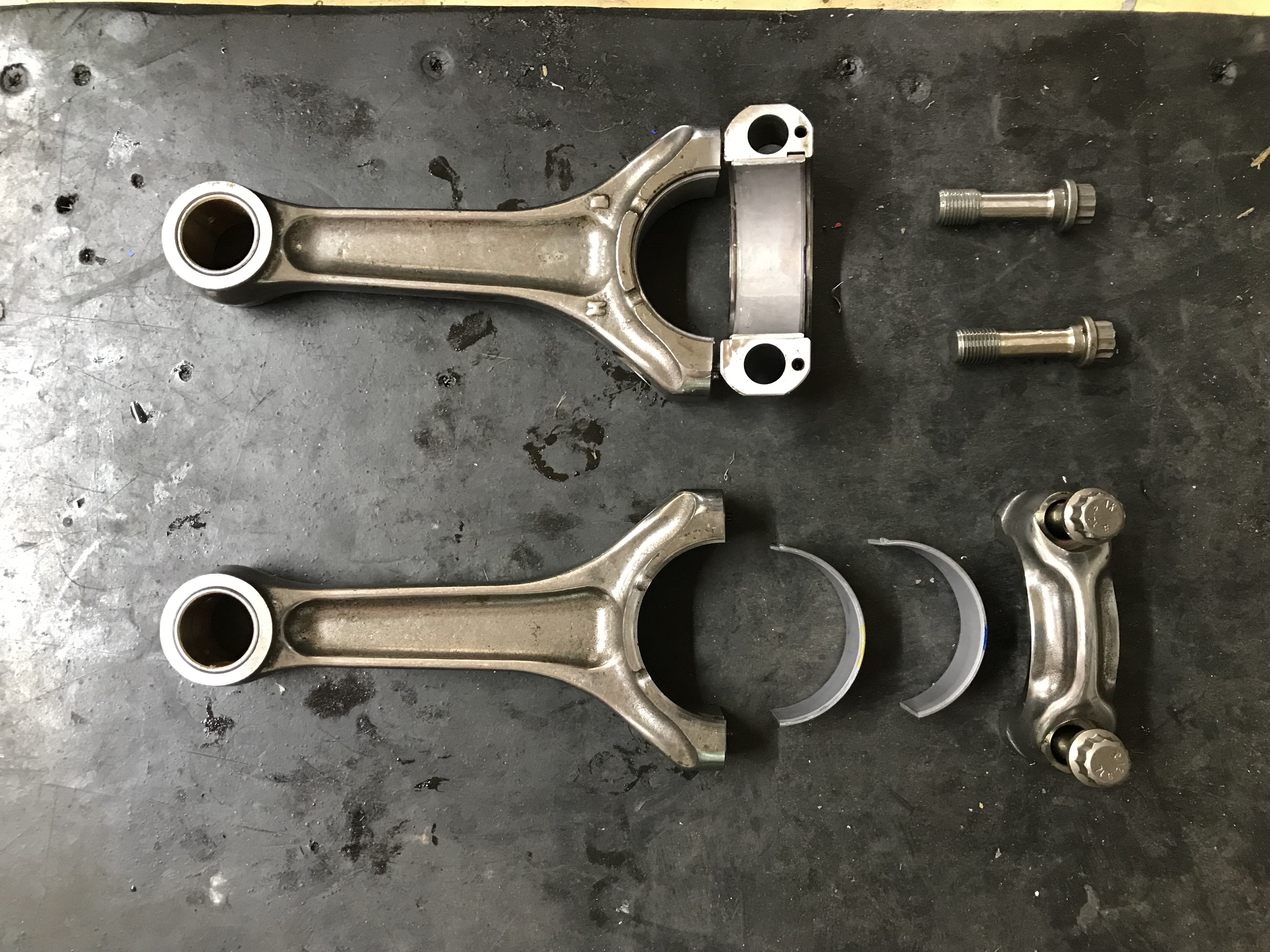

Il y a une encoche sur la bielle et le coussinet qui servent de détrompeur afin de monter correctement le coussinet.


Montage des bielles sur le vilebrequin avec le plastigage

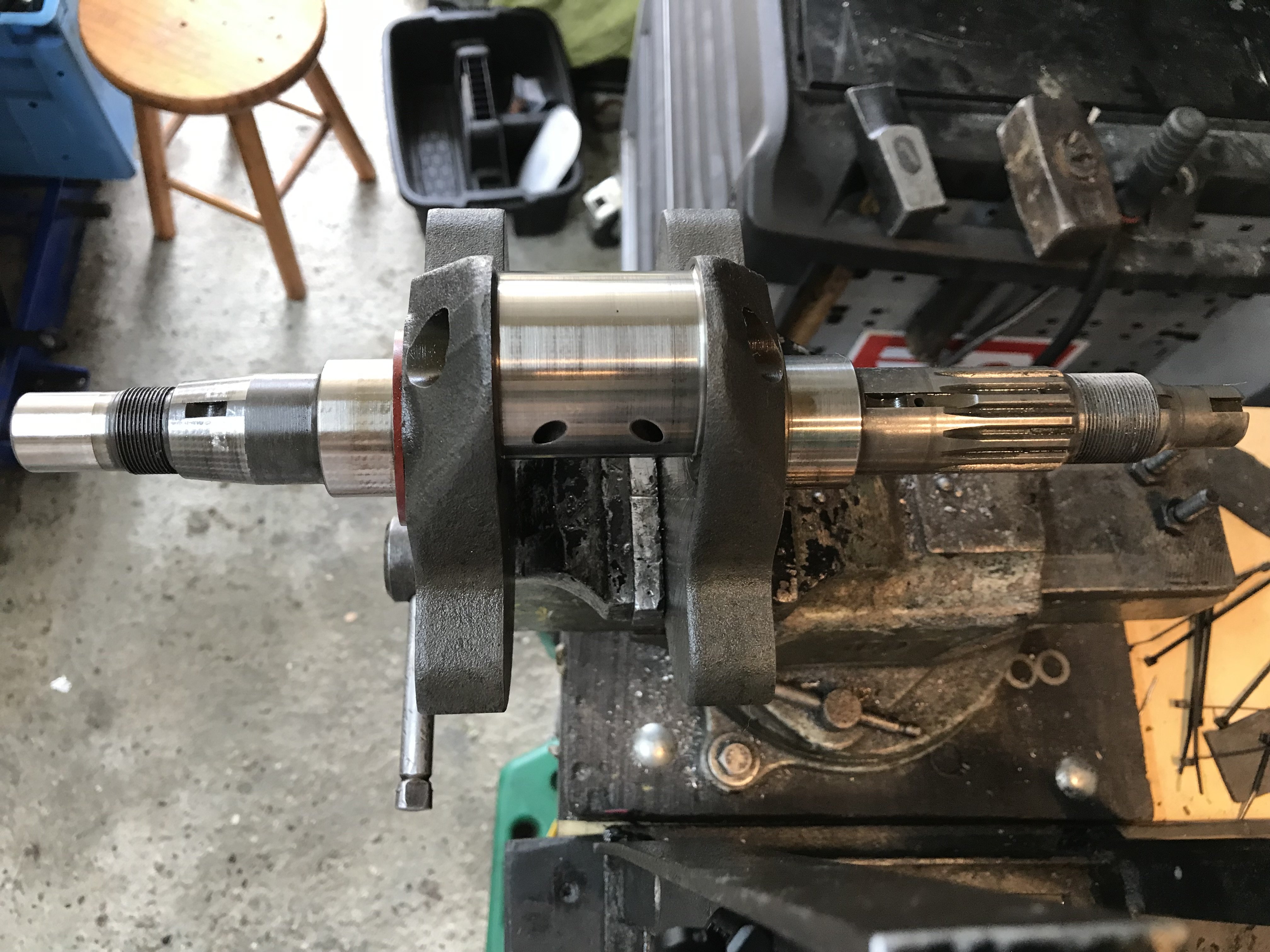

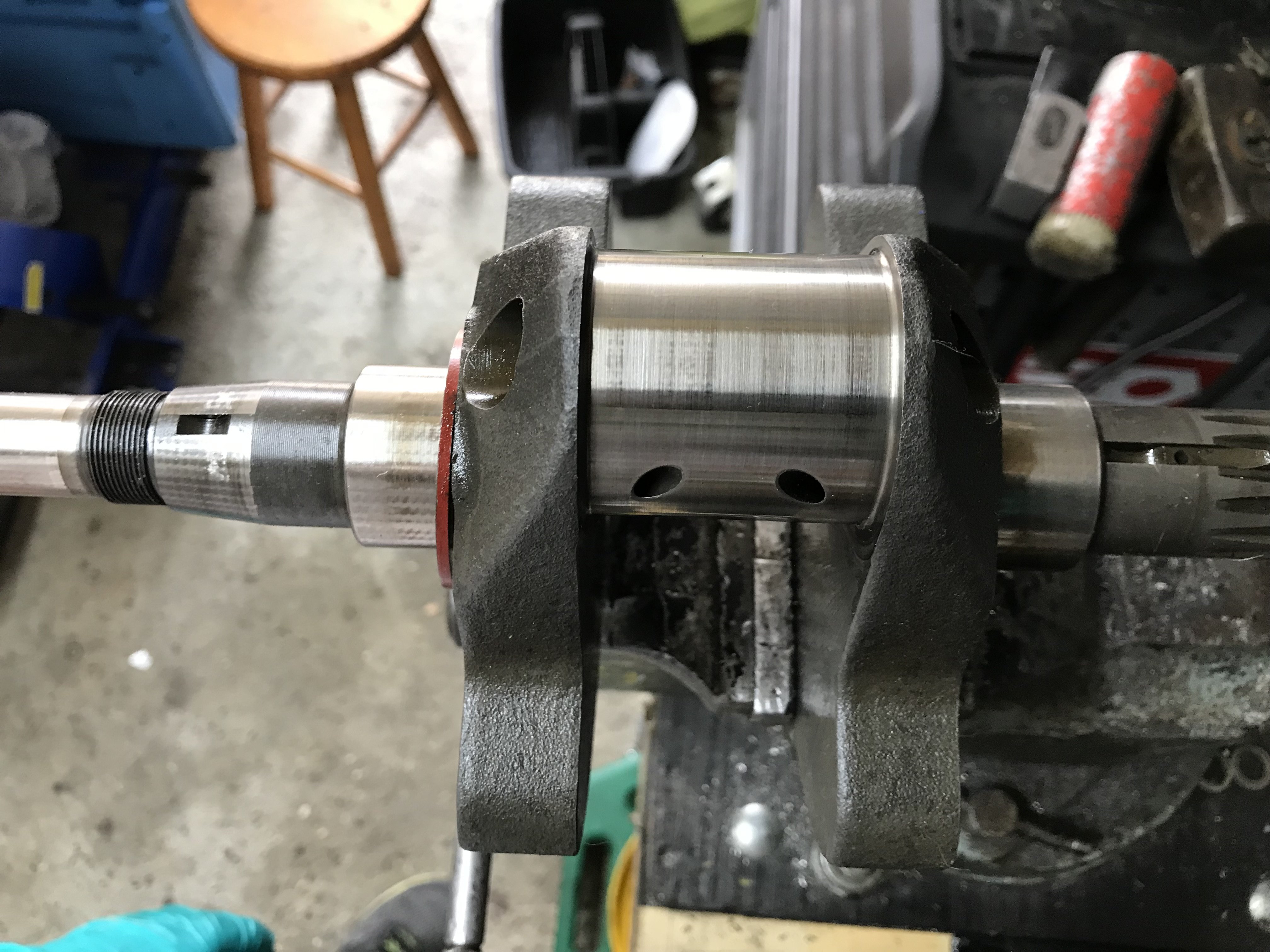

Maintenant nous allons mettre en place le vilebrequin dans un étau et le bloquer fermement.

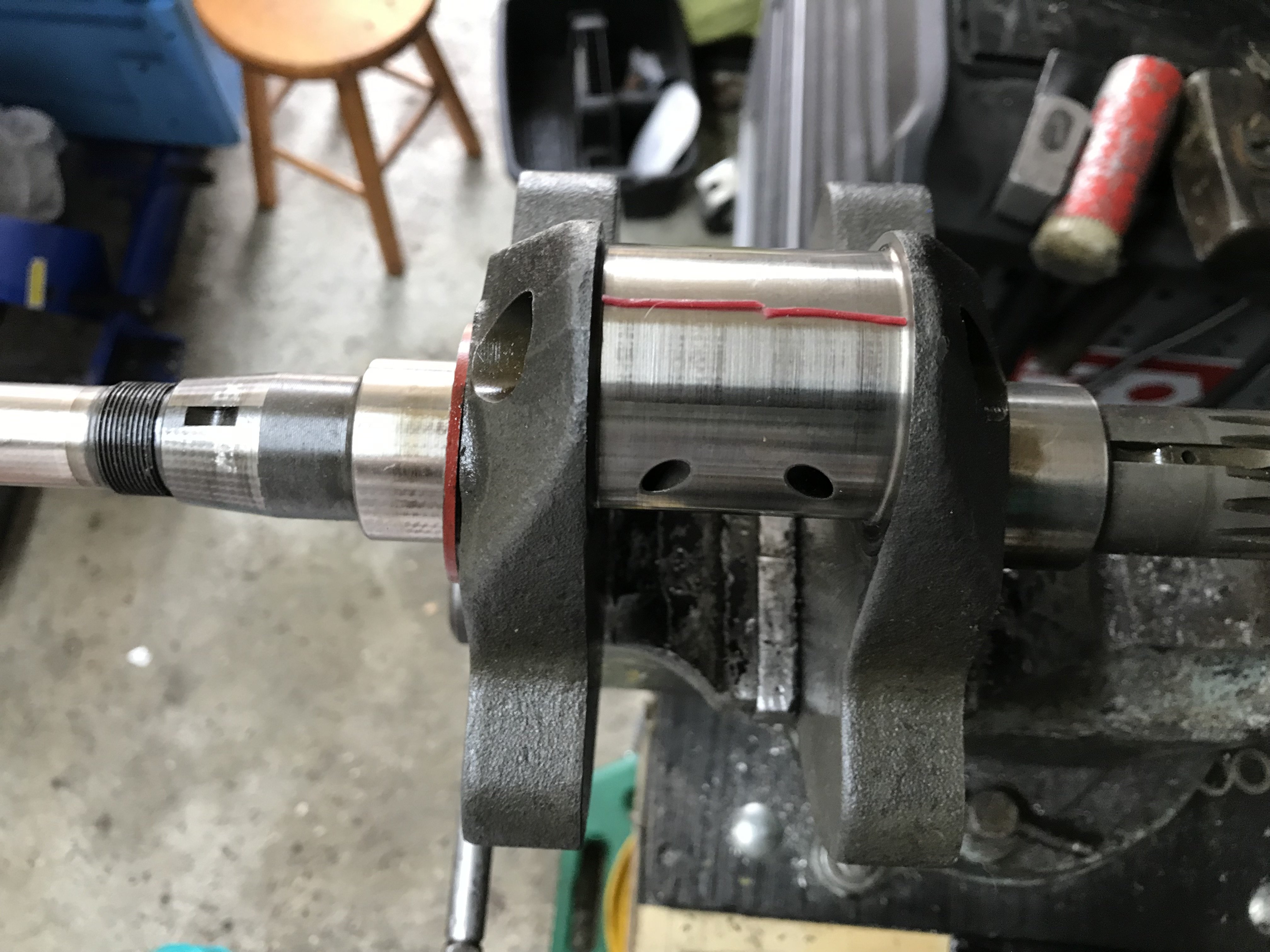

Puis mettre deux morceaux de fil de plastigauge qui serviront à la mesure.

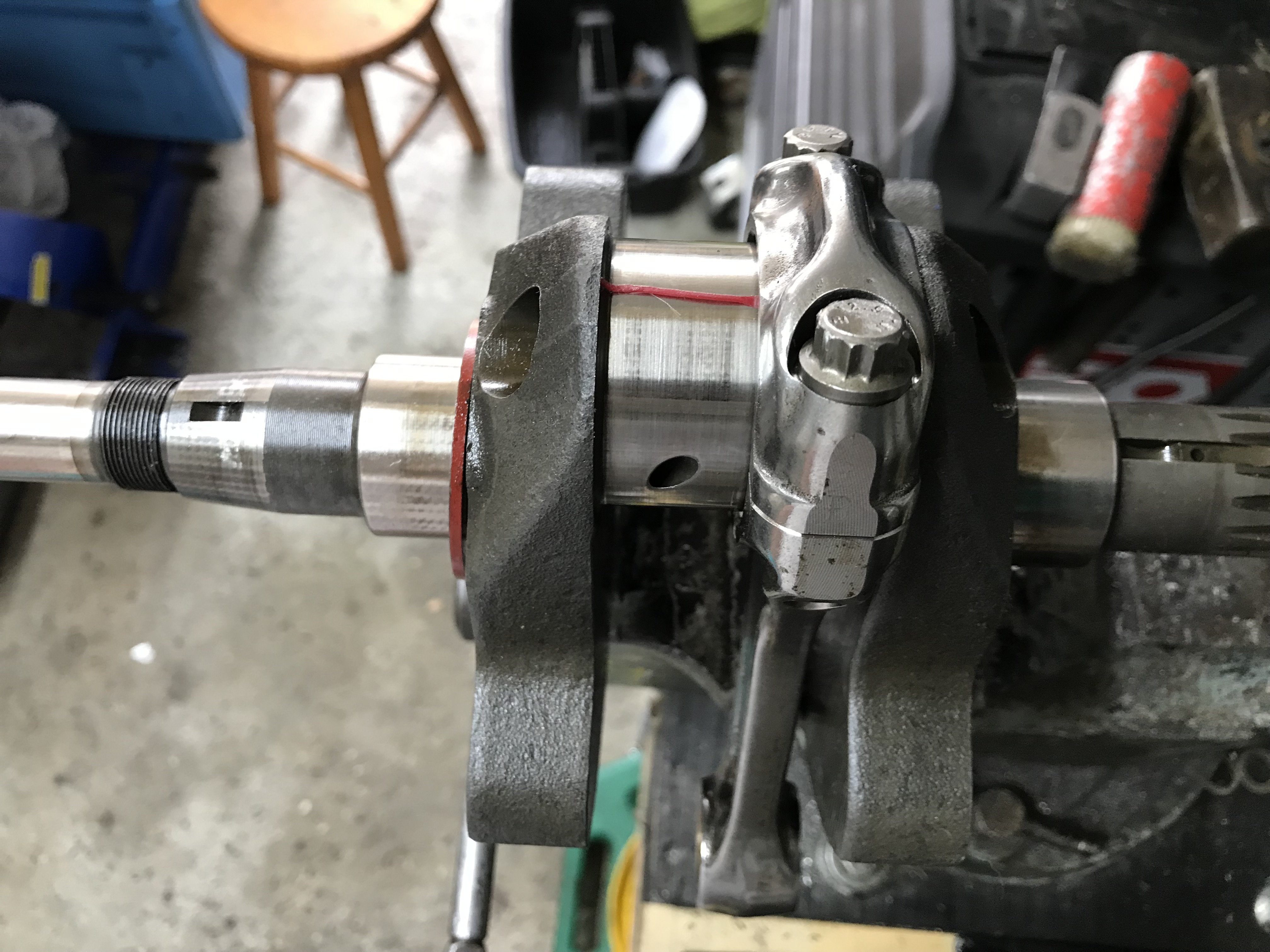

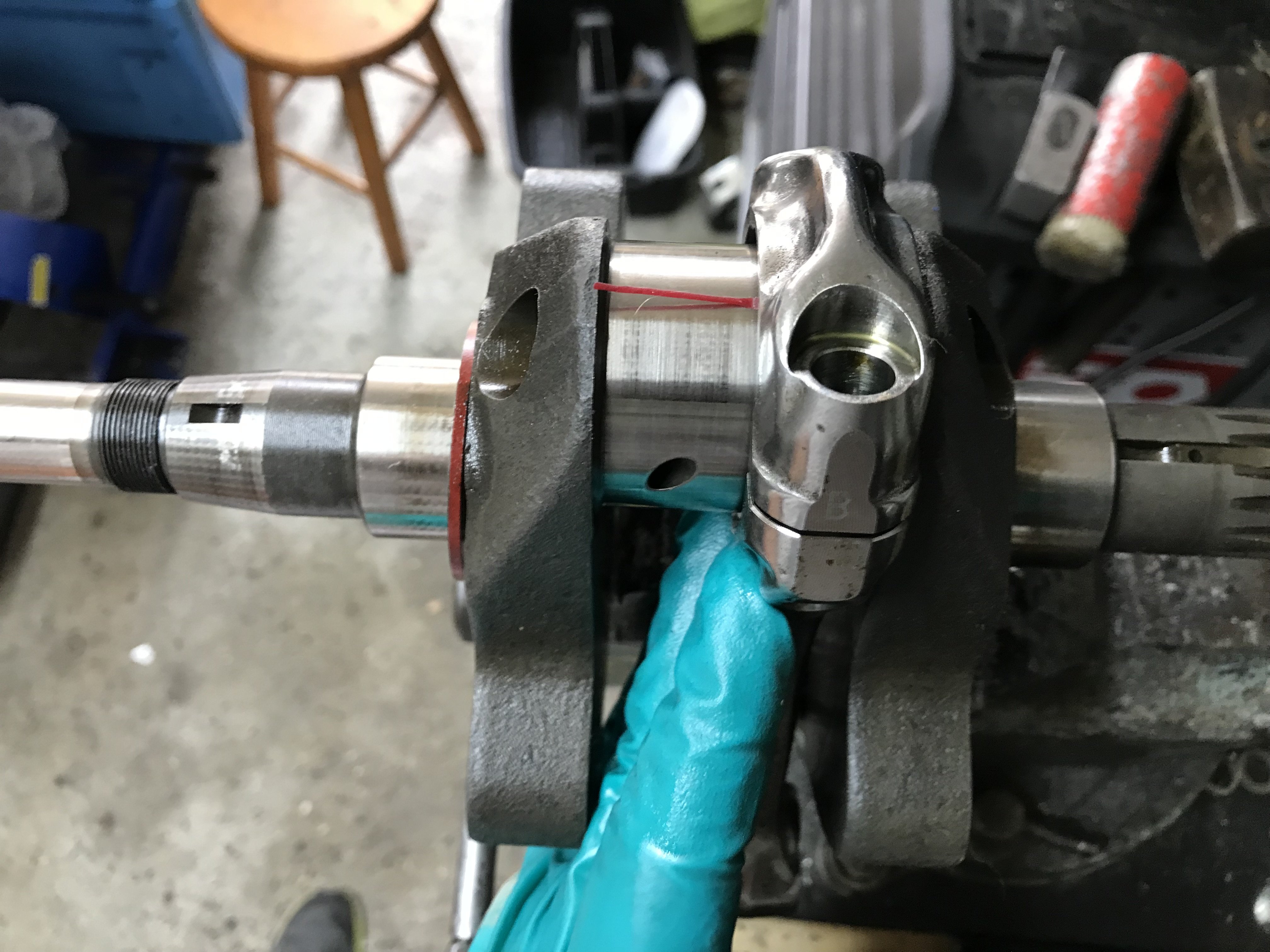

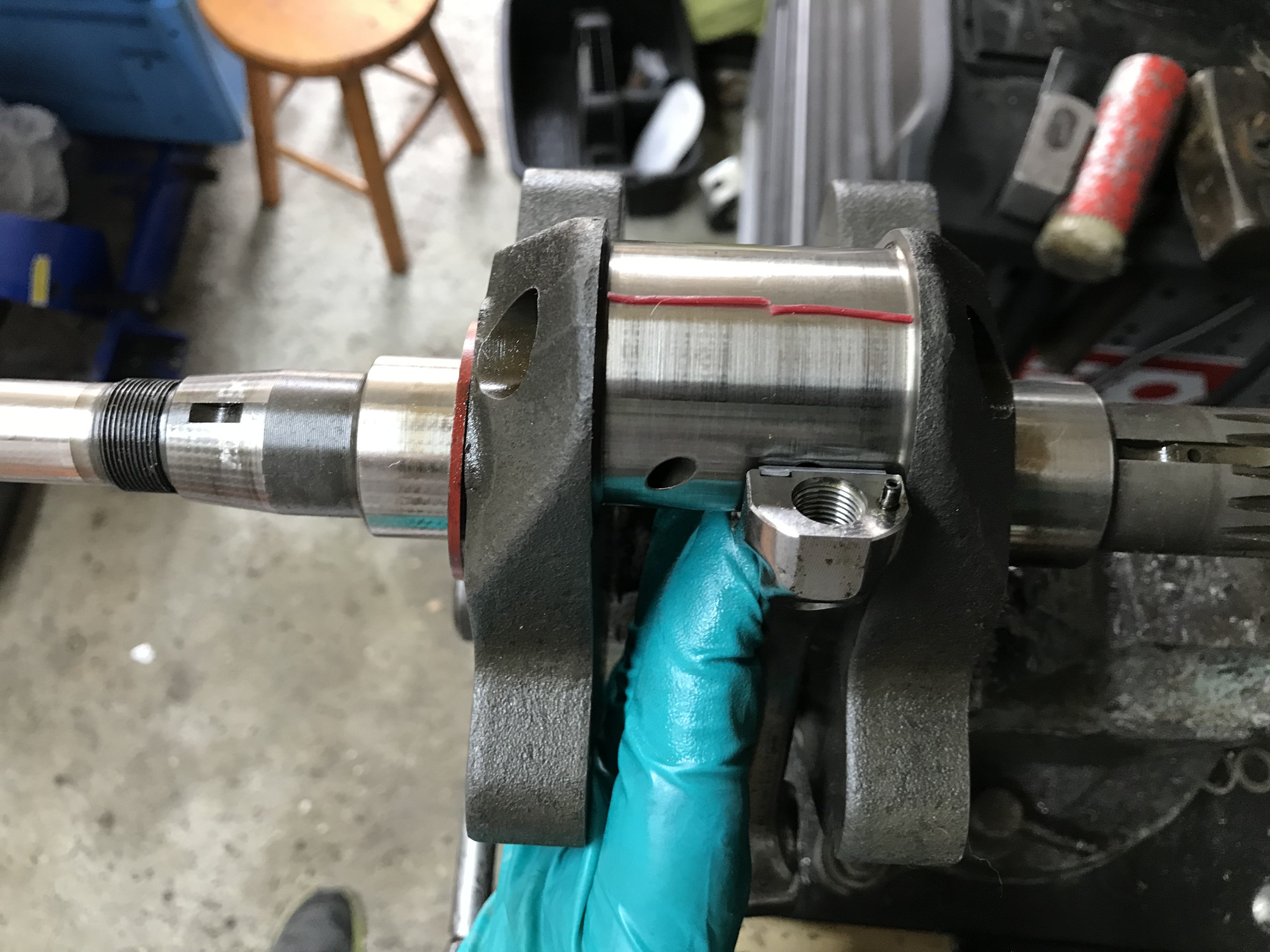

Pour la suite nous allons mettre les bielles en place en faisant très attention de ne pas les bouger pour ne pas fausser la mesure.

Une fois le chapeau de bielle en place, il faut graisser légèrement le filetage des vis de bielle avant de les mettre en place.

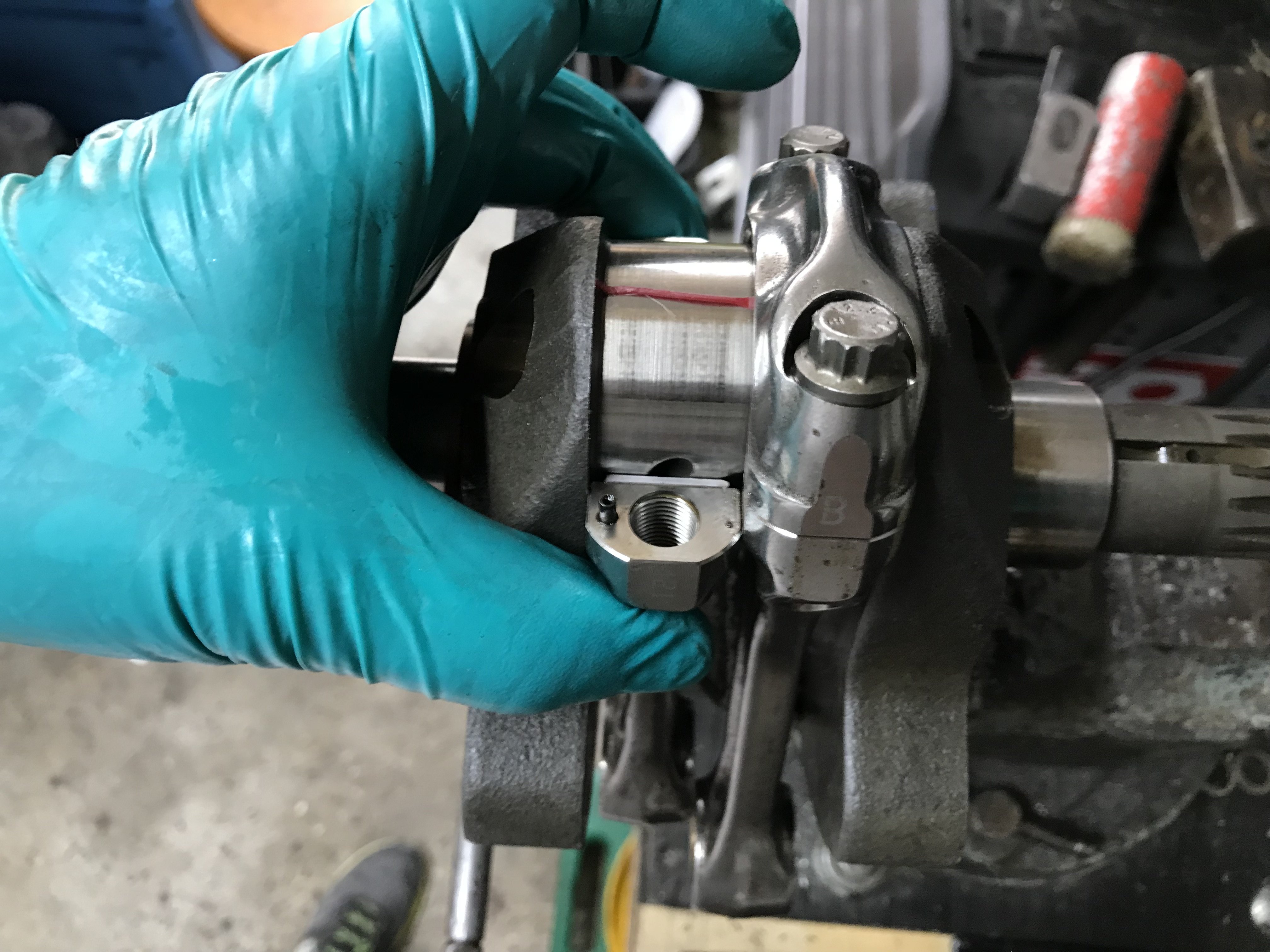

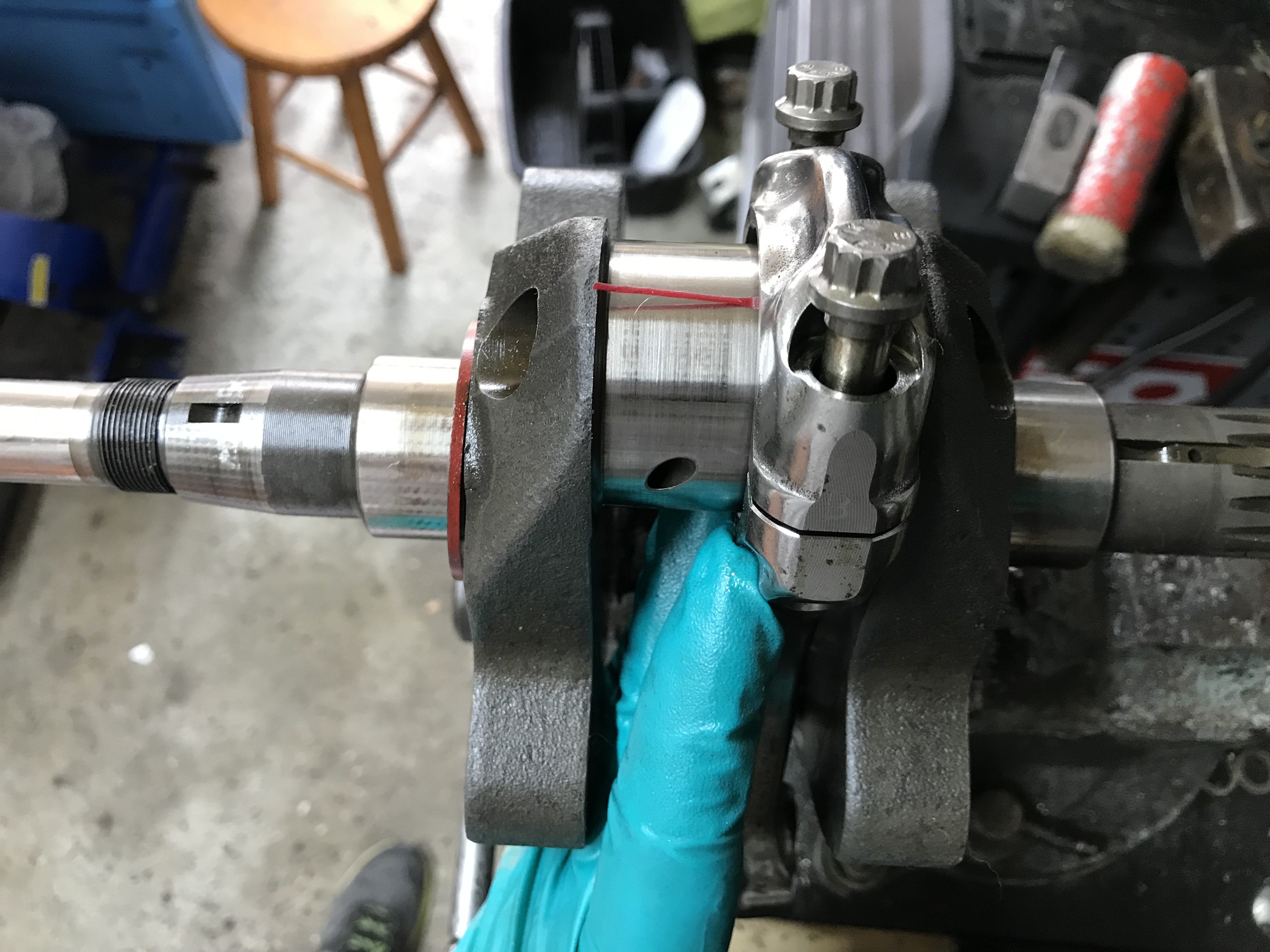

Et enfin on approche les vis de bielle à la main pour mettre le chapeau et la bielle en contact.

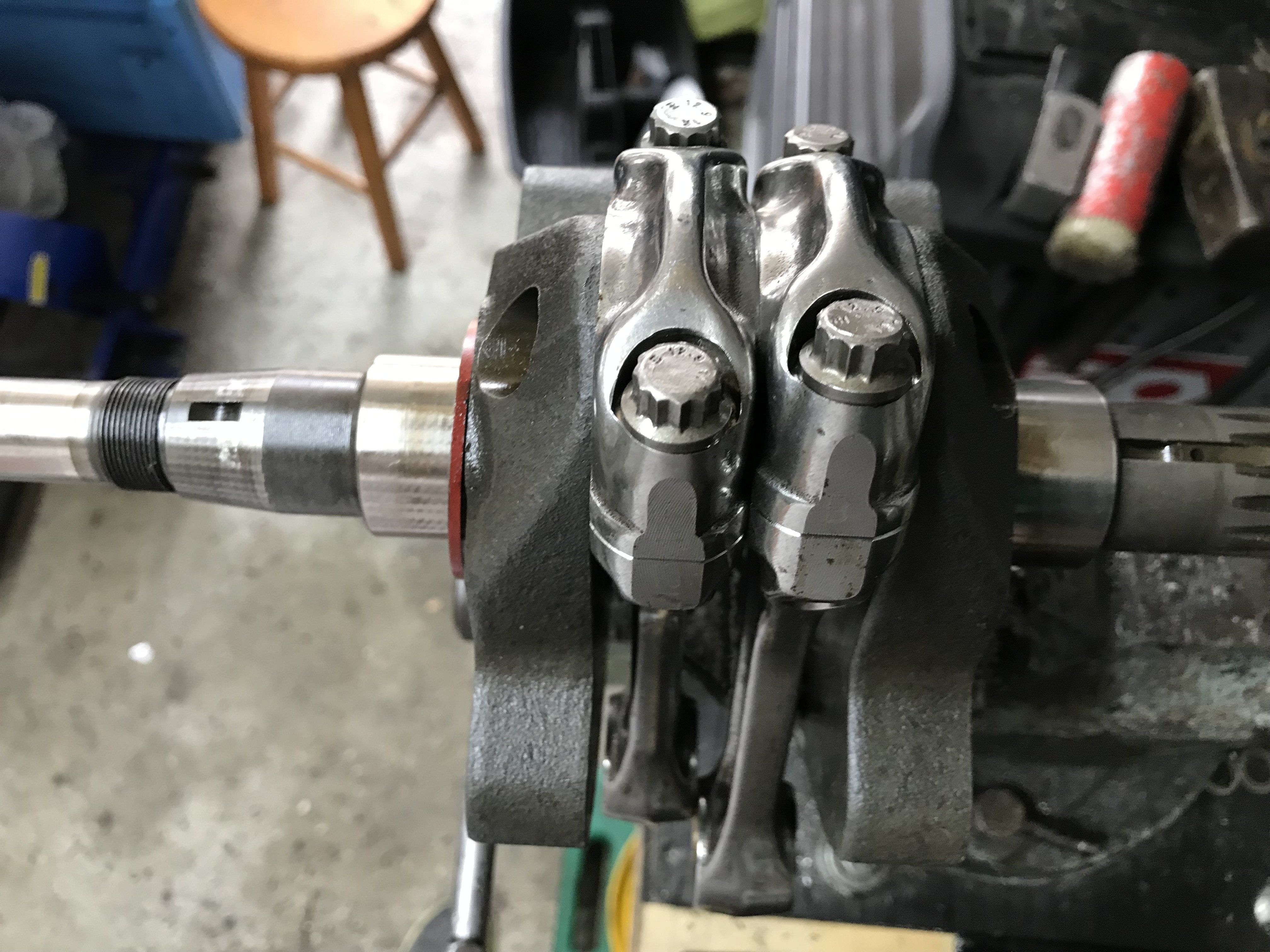

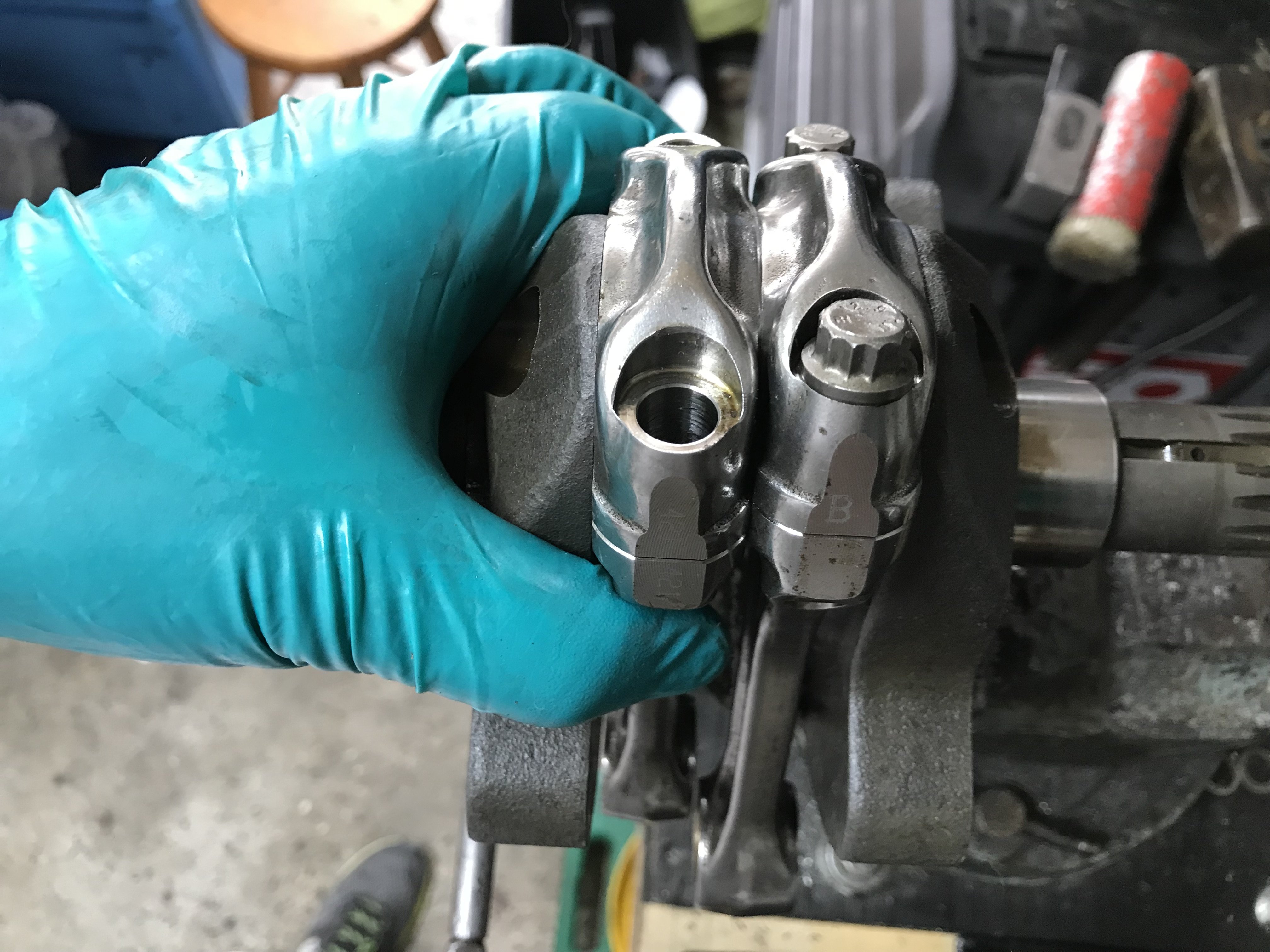

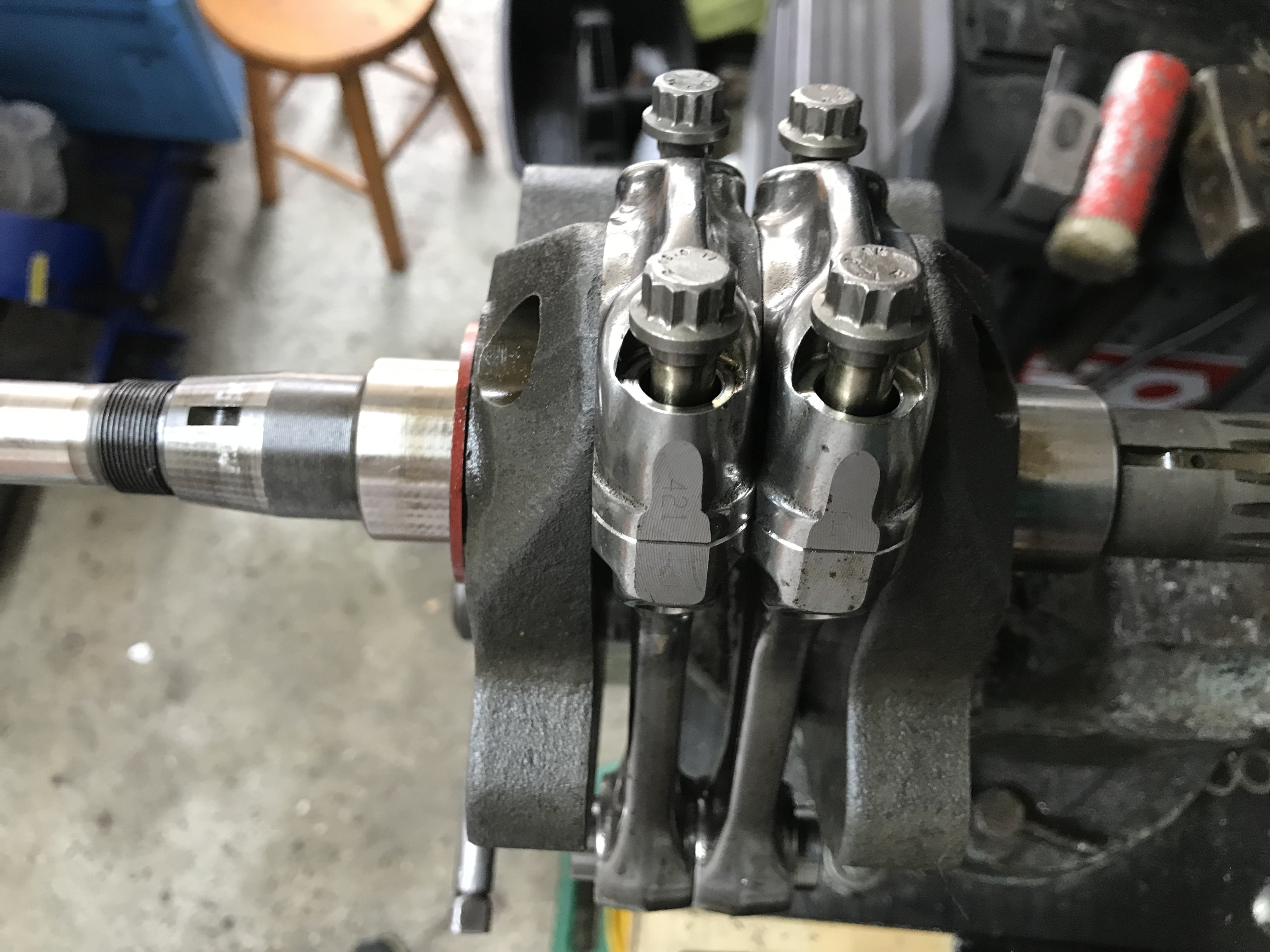

On répète l’opération pour la deuxième bielle en prenant soin de ne pas trop bouger la première

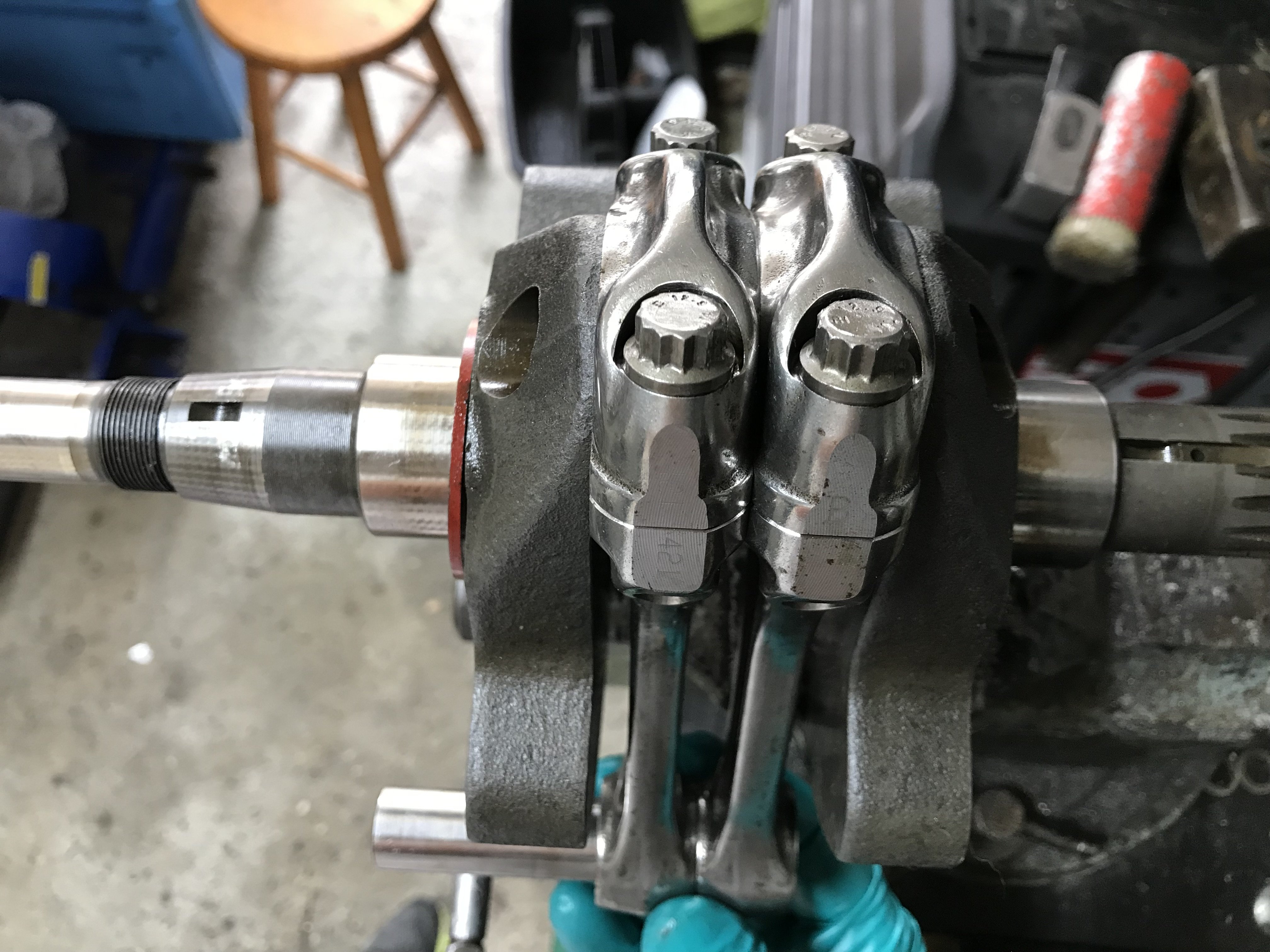

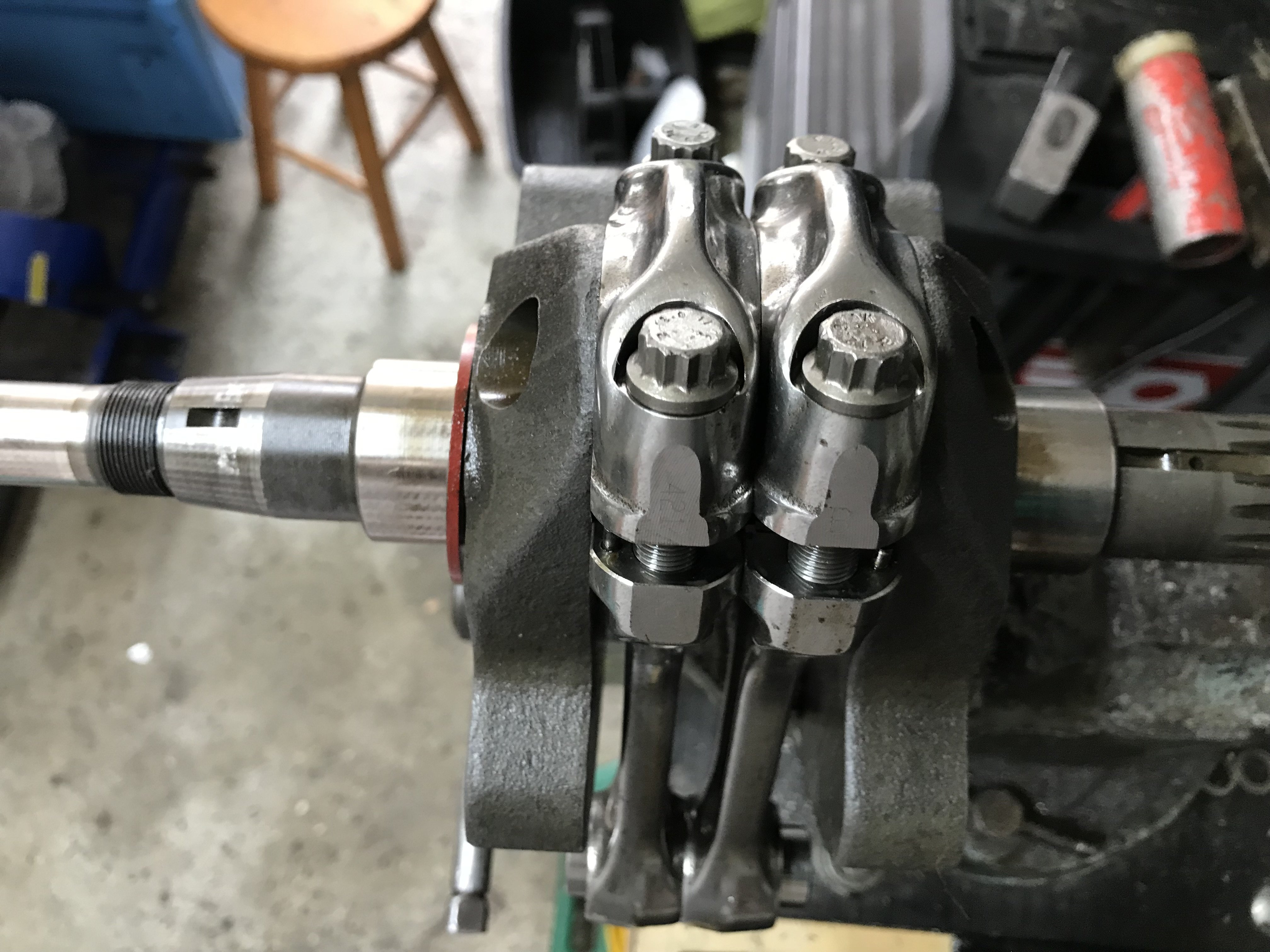

Pour éviter de mettre les bielles de travers au serrage nous allons mettre un axe de piston afin de « bloquer » les deux bielles ensemble.

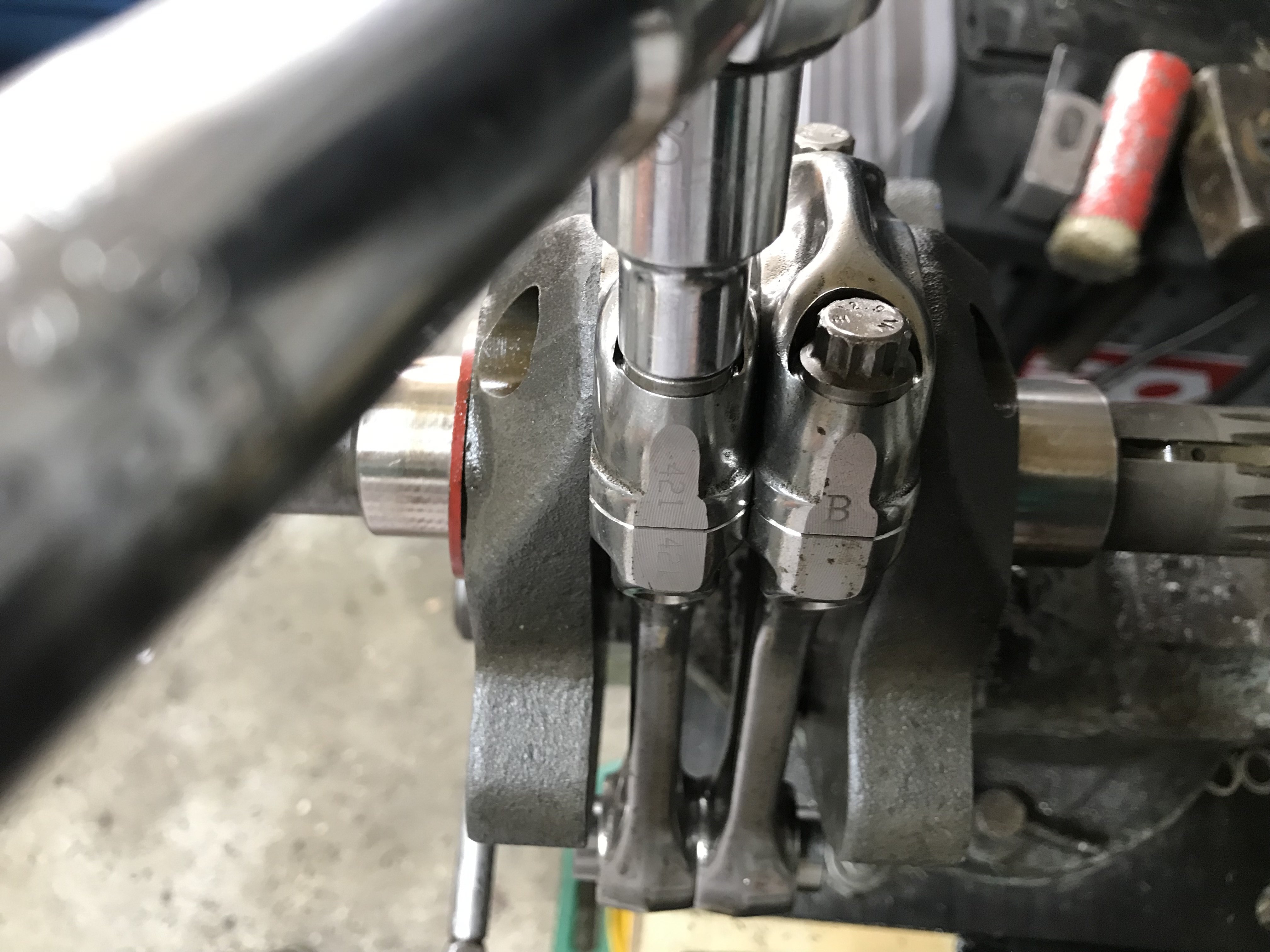

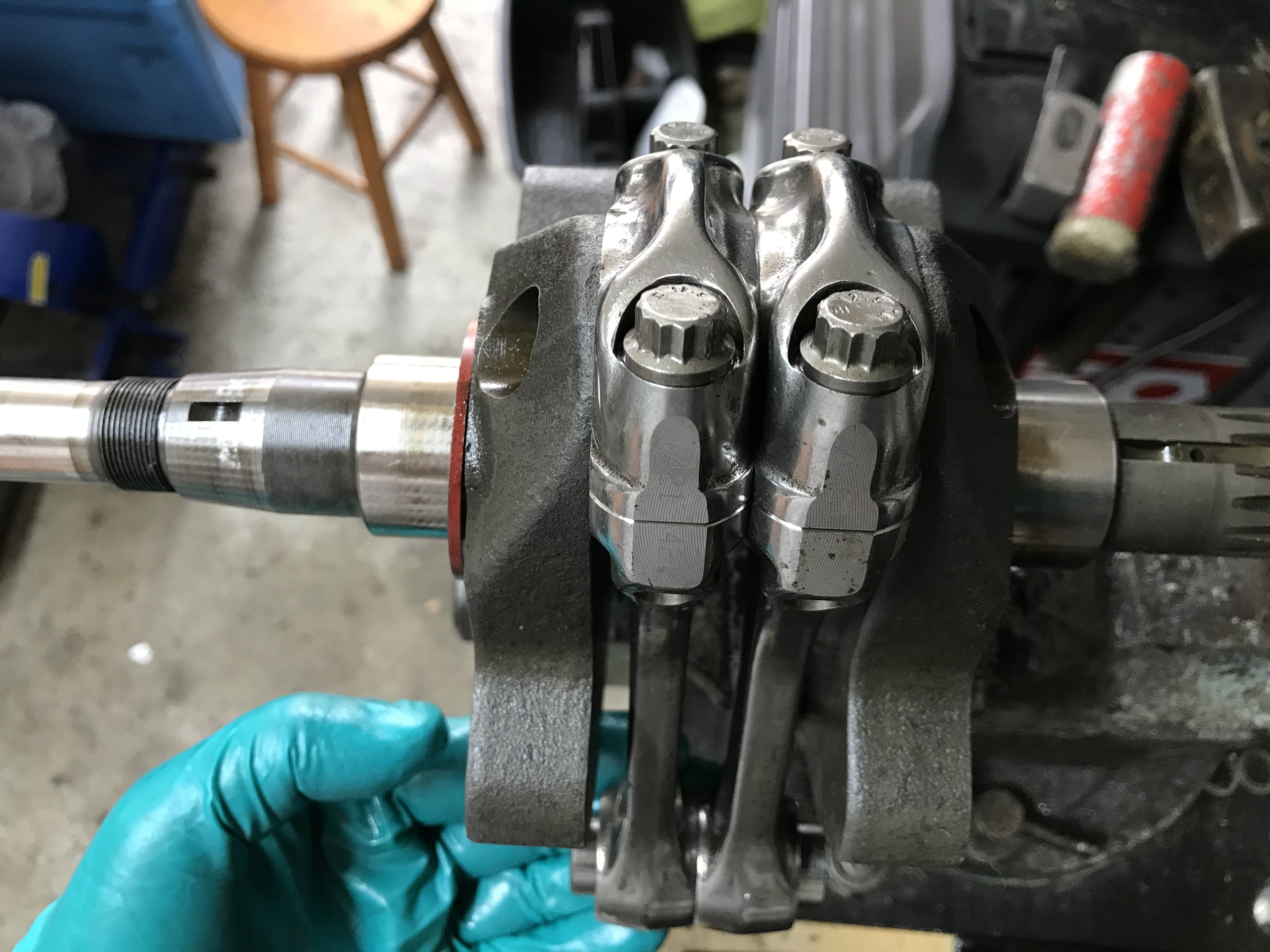

Pour finir il va falloir serrer les vis de bielles en deux passe en prenant soin que les bielles ne bougent pas.

  • 1° passe à 20Nm
  • 2° passe à 49Nm




Mesure de l’écrasement du plastigage

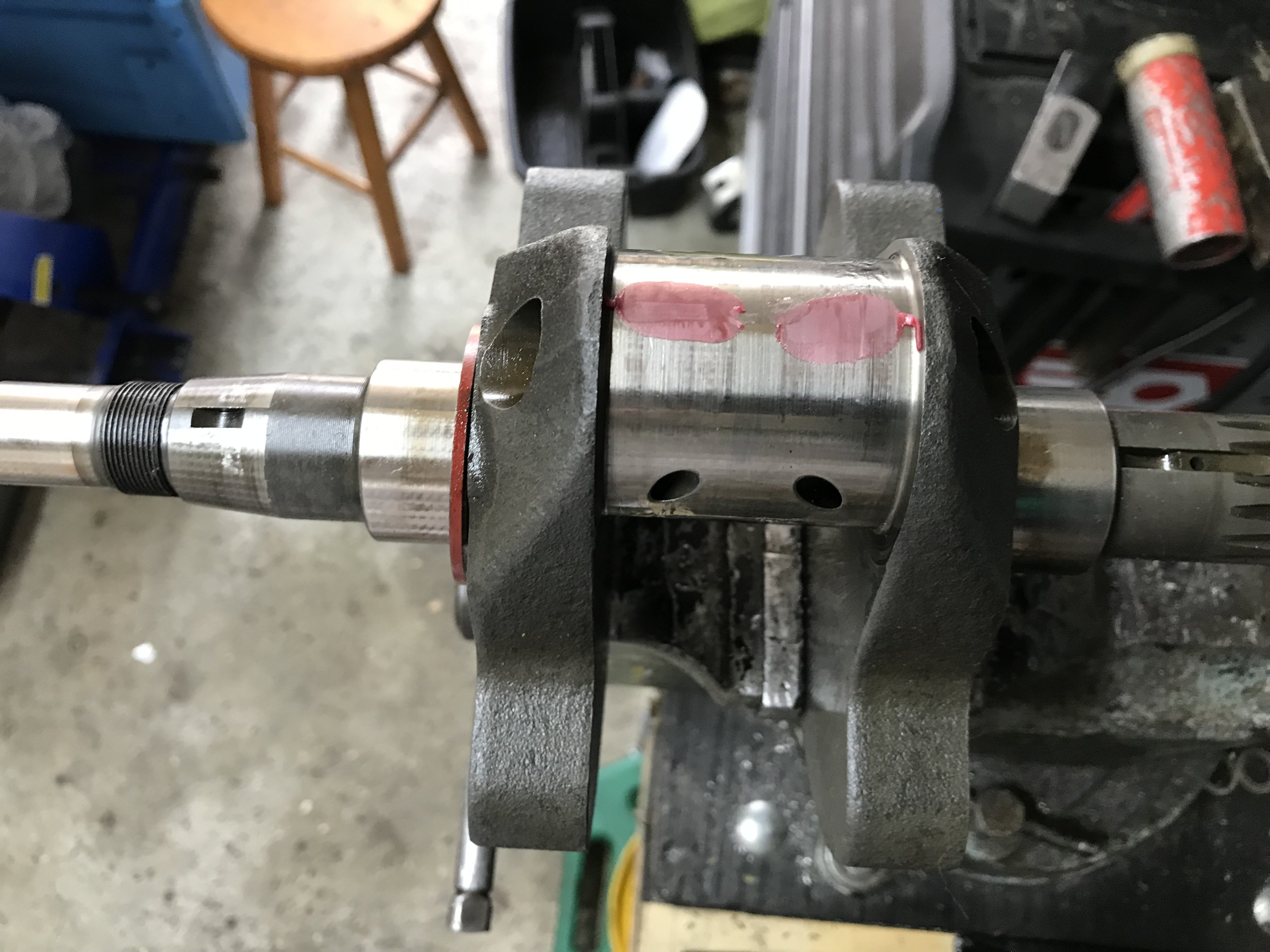

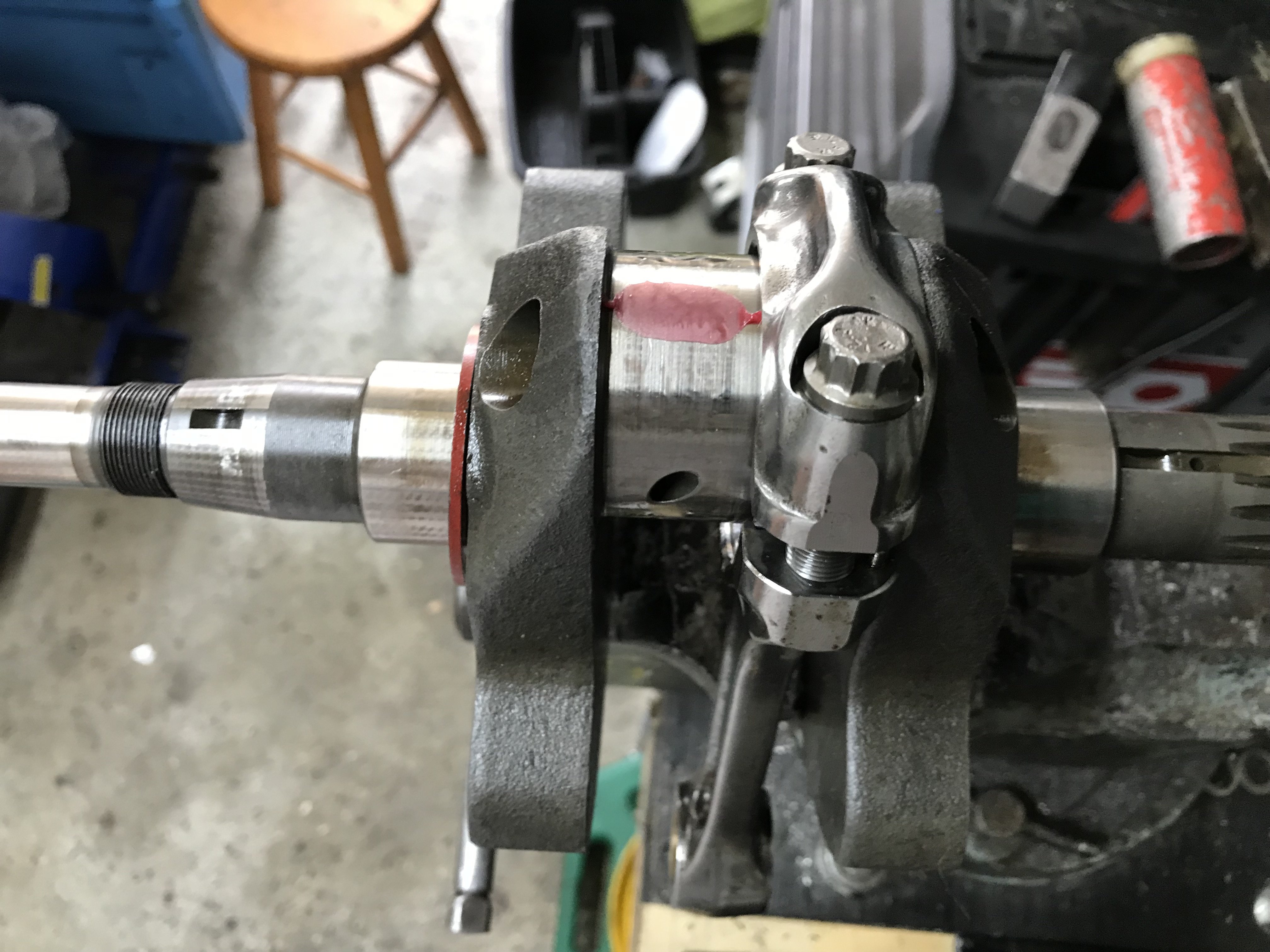

Pour mesurer l’écrasement du plastigage il va falloir déjà dévisser les vis de bielles puis retirer les bielles une à une, n’hésitez pas à tapoter très légèrement sur les têtes des vis afin de libérer le chapeau de la bielle et retirez les bielles pour laisser apparaitre le plastigage écrasé

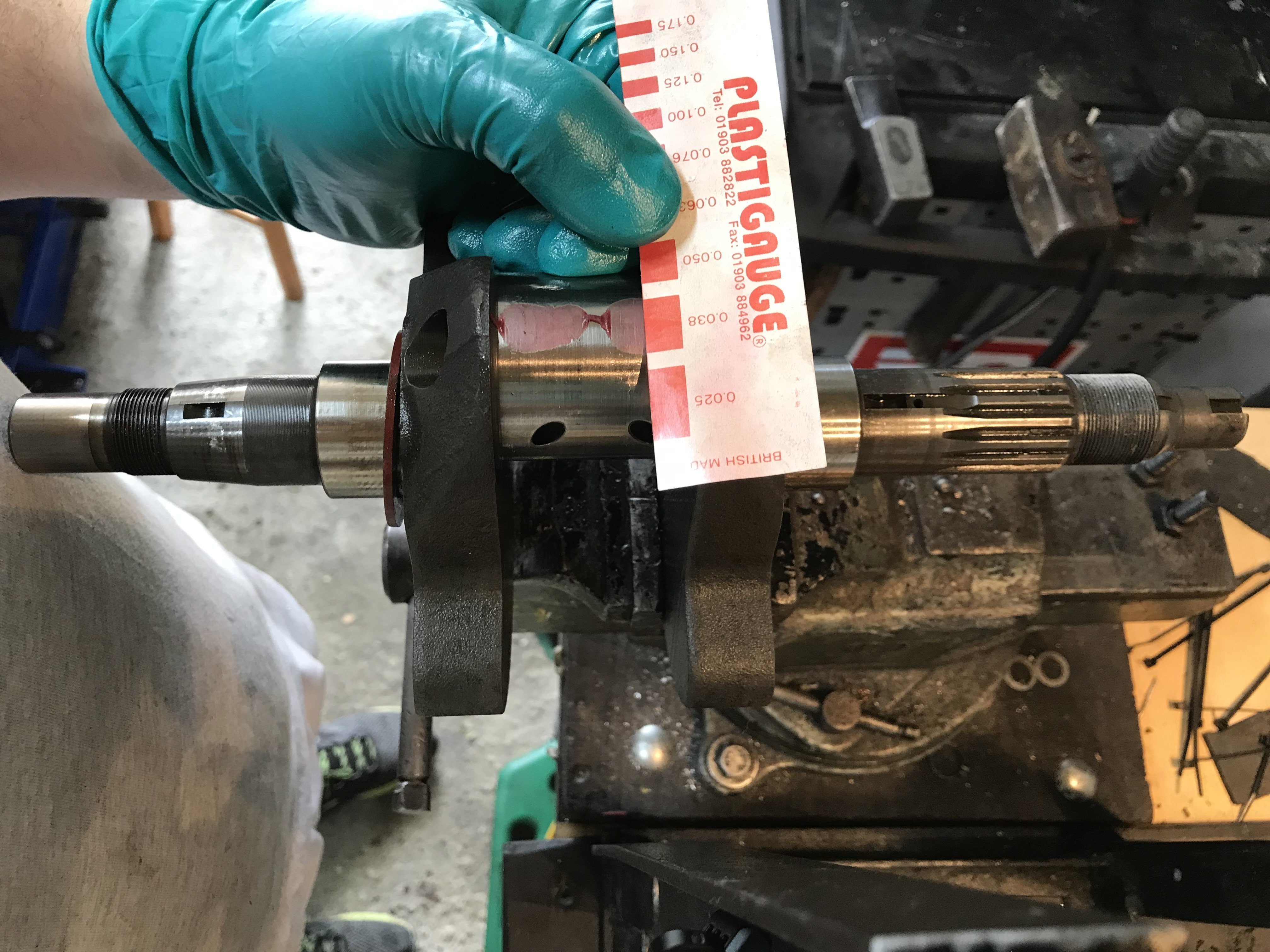

A ce moment nous allons mesurer à l’aide de la jauge fournis avec le kit plastigauge.

Il suffit de comparer l’écrasement du plastigauge avec la jauge, ainsi nous aurons le jeu entre les coussinets et le maneton du vilebrequin.

Le jeu entre coussinet dans cet exemple doit être compris entre 0,025 et 0,059mm.

Ici nous avons entre 0,025 et 0,038mm ce qui est pile dans les tolérances voulu.

Plus qu’à tout nettoyer proprement et tout remonter en respectant les couples de serrage préconisé dans le manuel d’atelier.
