IGNITECH TCIP4 : Mesurer ses bobines
Sommaire
Difficulté 1/5
Pour une configuration MAP personnalisé c’est ici
MAP IGNITECH TCIP4 sur mesure
Opération à effectuer avec ce matériel:
- Un multimètre d’une bonne qualité
La bobine
Le rôle de la bobine d’allumage consiste à transporter l’électricité jusqu’à la bougie pour déclencher l’étincelle qui permettra la combustion du moteur.
Une bobine d’allumage se compose de deux bobines de fil superposées, appelées enroulements.
On retrouve un enroulement primaire et secondaire.
L’enroulement primaire permet de réunir l’électricité pour créer l’étincelle et le secondaire l’envoie à la bougie.
Nous allons donc ici relevé les valeur de résistance en Ohms de ces deux circuit d’enroulement.
Le multimètre
Afin de créer une configuration totalement personnalisé pour ton boîtier IGNITECH TCIP4, nous avons besoin d’avoir les valeur de résistances en Ohms de tes bobines.
Cela permettra de configurer correctement la partie bobine du programme.
Le multimètre est placé sur la plage des résistances, à la valeur immédiatement supérieure à celle visée.
Par exemple, si votre bobine est donnée pour une valeur de 1 Ohm, placez le curseur sur 2 ou 5 Ohms, selon ce qui est disponible sur l’appareil.
Si vous ne savez pas mettez là à 10 Ohms et descendez au fur et à mesure pour avoir une lecture précise.
Certains multimètre se mettent à la bonne échelle automatiquement.
Un simple multimètre à 15€ n’offre pas une précision suffisante pour ces mesures.

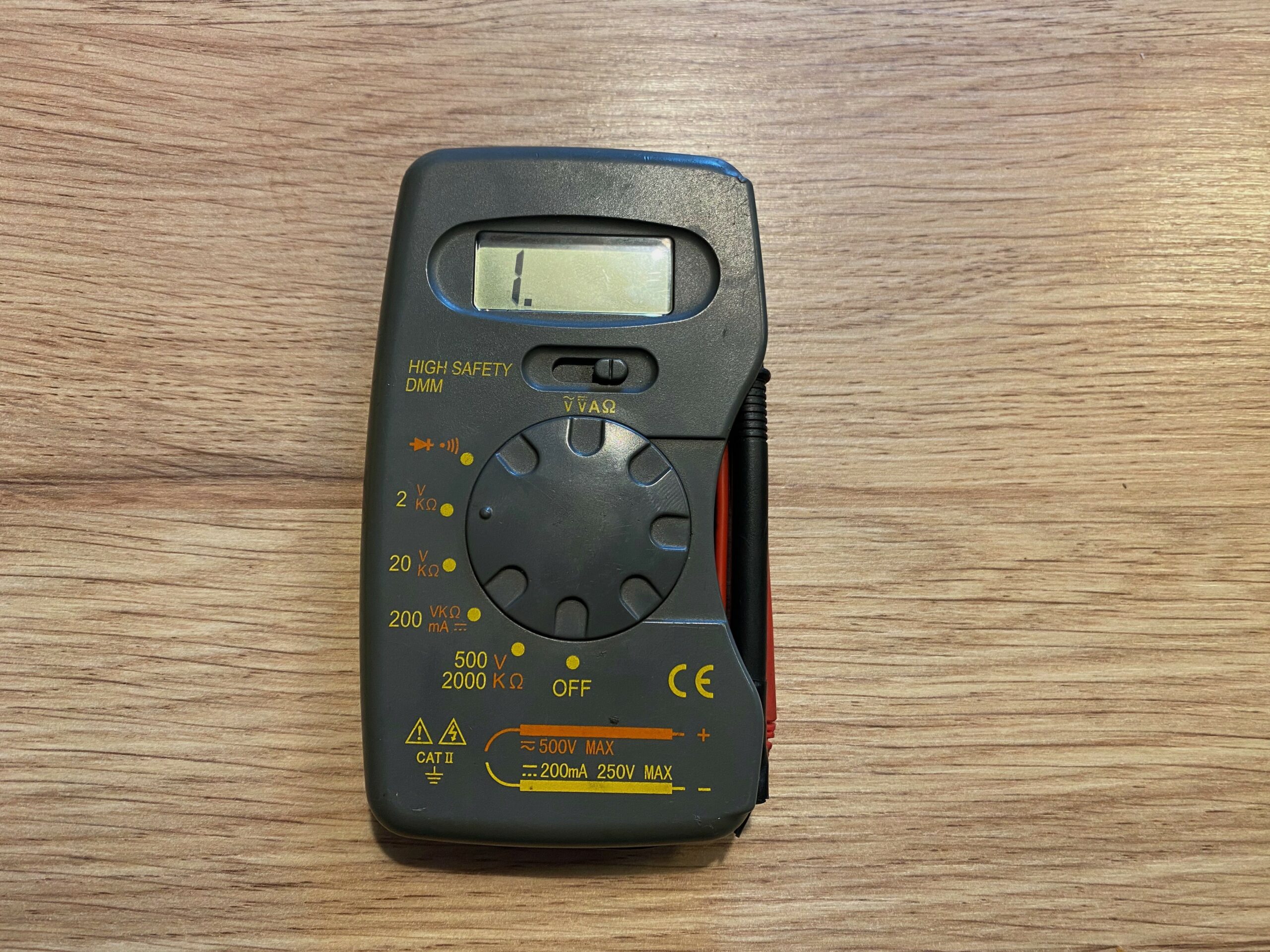

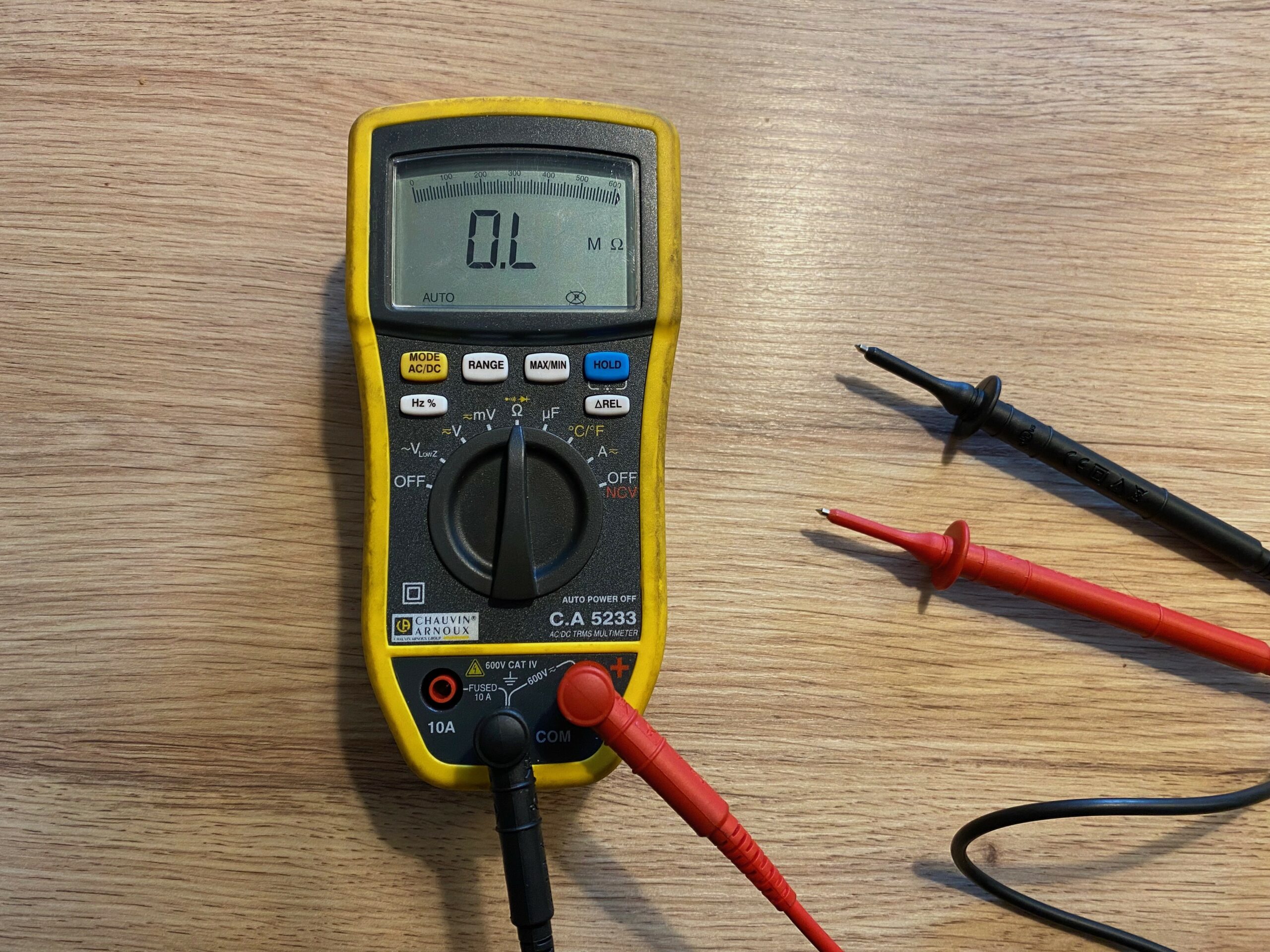

Ci-dessous on voit bien la différence de mesure entre deux multimètre un de piètre qualité et un autre de bonne facture.
Je vous le montrerai à chaque mesure faites ci-après.
Le circuit primaire

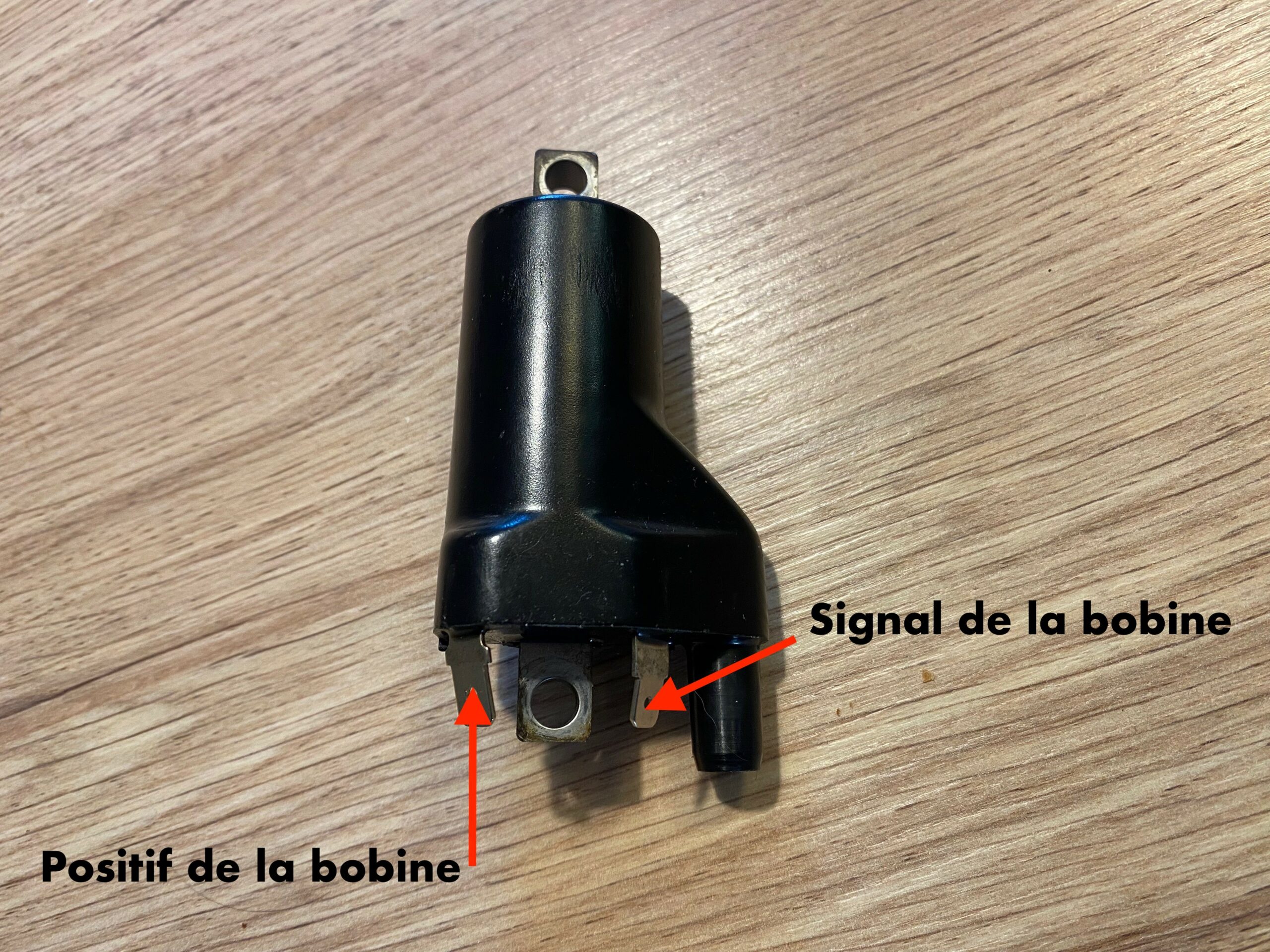

Pour mesurer le circuit primaire il faut mesurer la résistance en Ohms entre le plus et le signal de décharge de la bobine.
Cette valeur sera celle dont on a besoin pour paramétrer le boîtier IGNITECH TCIP4.

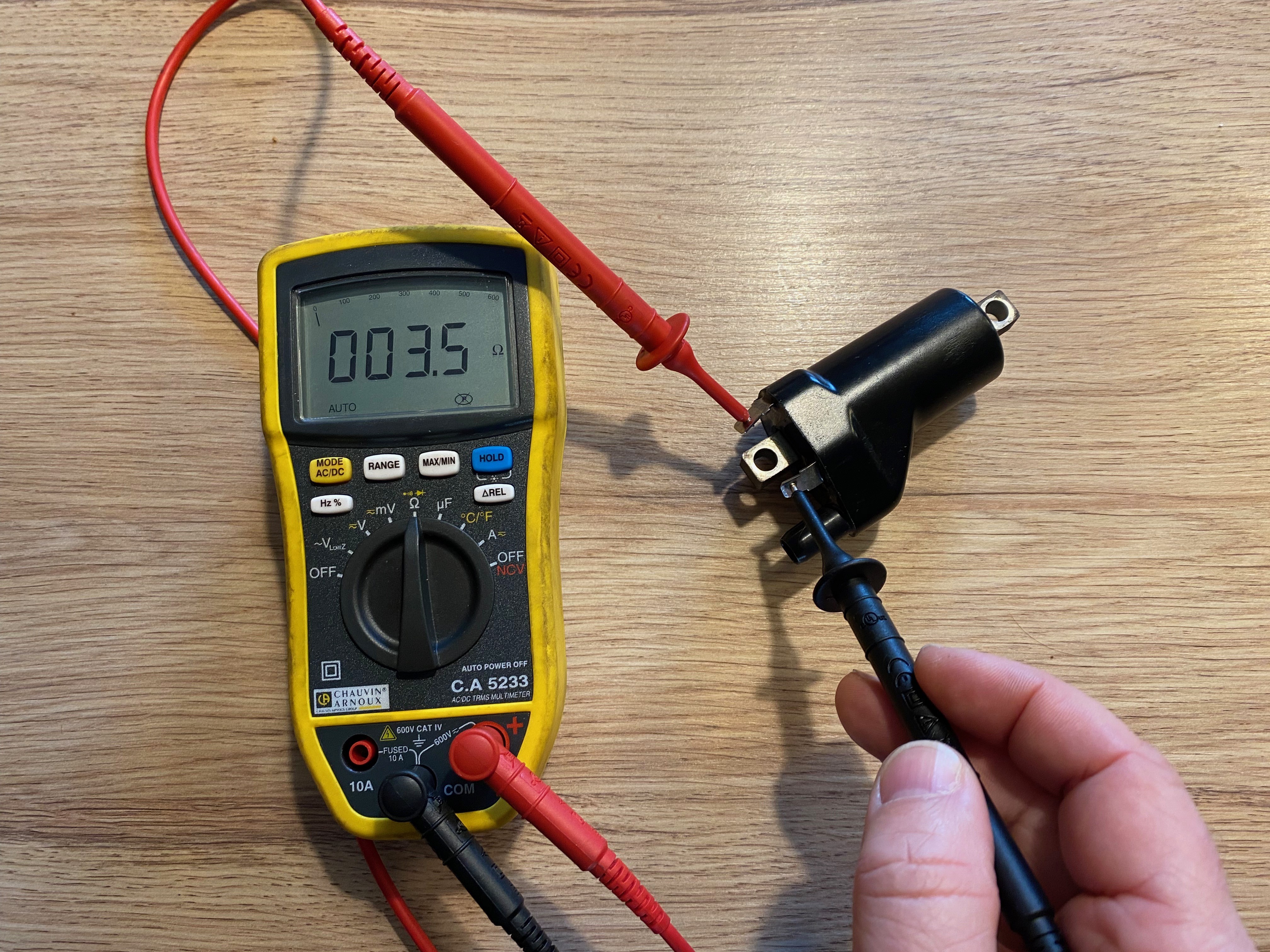

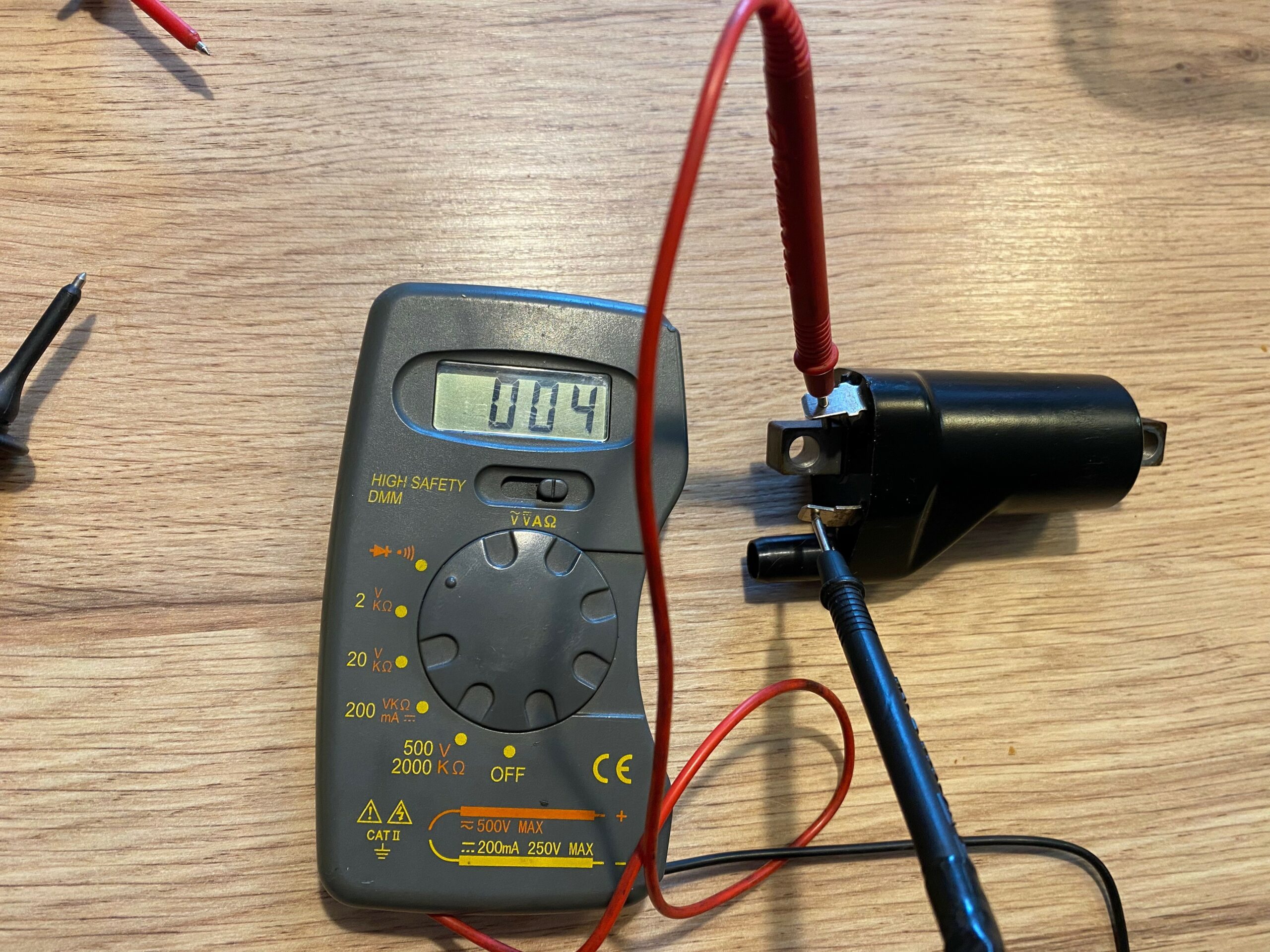

Dans ce cas avec un multimètre de qualité nous obtenons une valeur de 3,5 Ohms, avec un de piètre qualité nous avons une valeur non précise de 4 Ohms.
Evidement plus c’est précis mieux c’est.
Le circuit secondaire

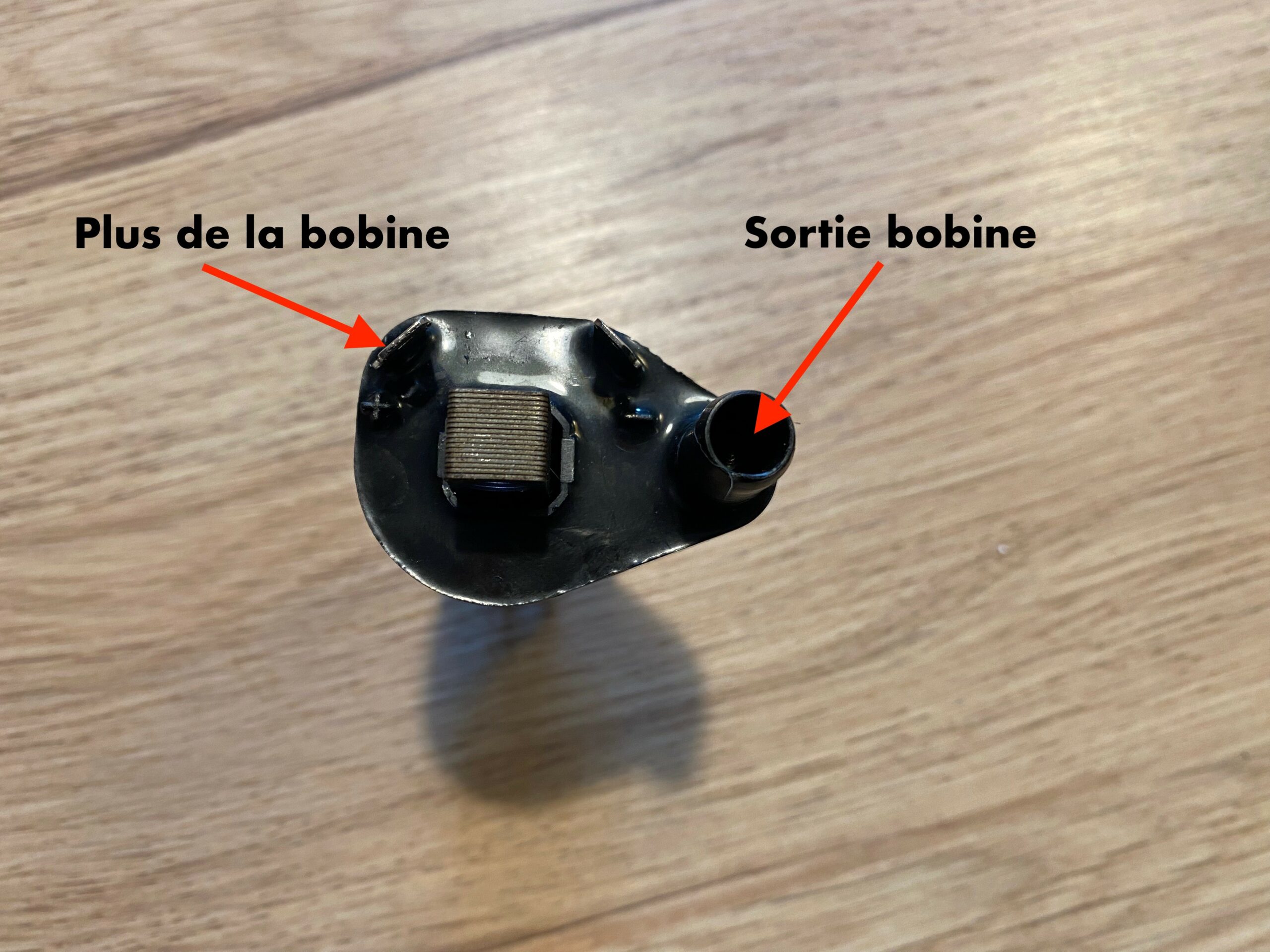

Pour mesurer le circuit secondaire il faut mesurer la résistance en Ohms entre le plus et la sortie de la bobine.

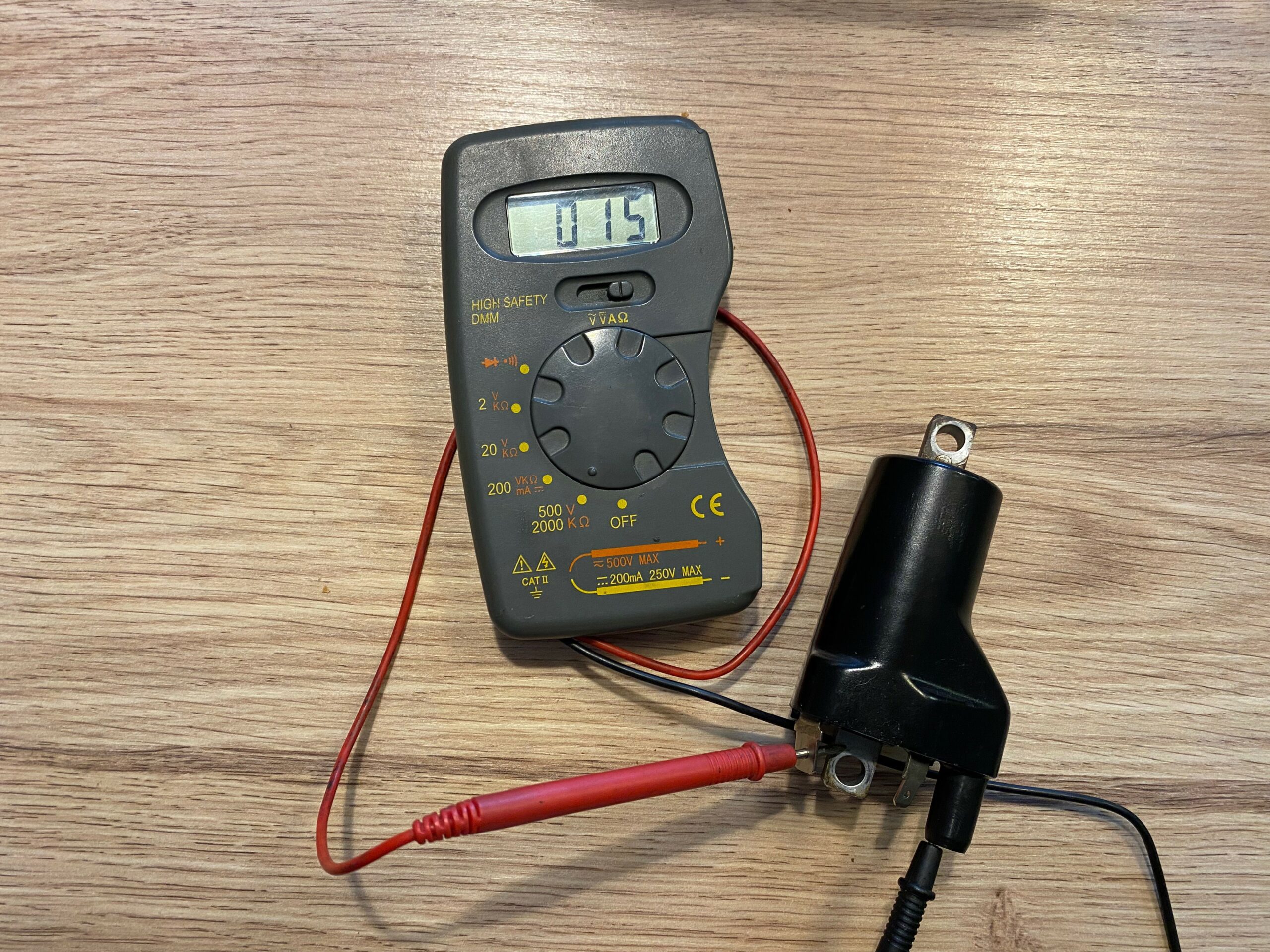

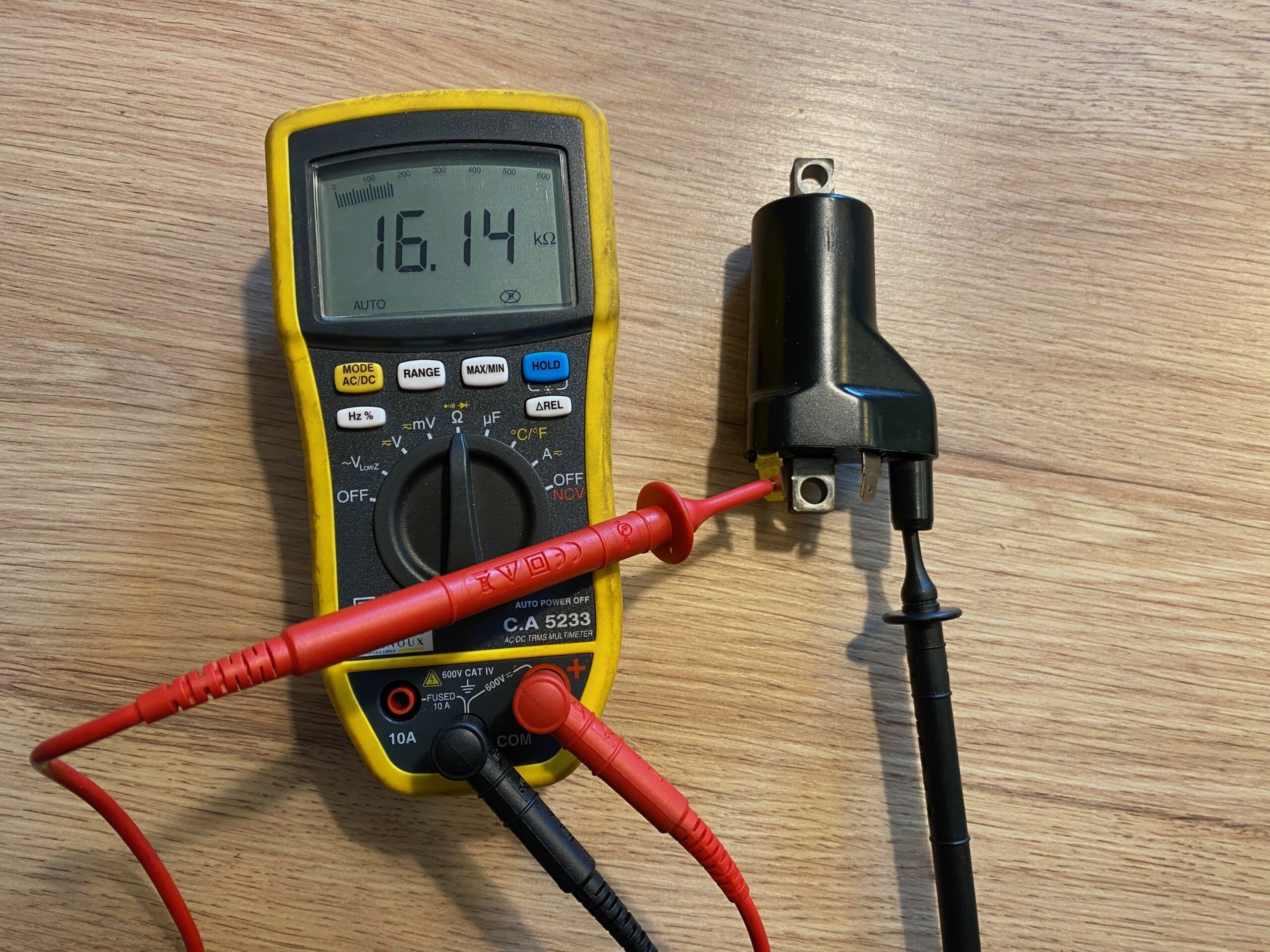

Dans ce cas avec un multimètre de qualité nous obtenons une valeur de 15 KOhms, avec un de piètre qualité nous avons une valeur non précise de 16,14 Kohms.
Evidement plus c’est précis mieux c’est.
