IGNITECH TCIP4 : Bouton de changement de courbes

Difficulté  3/5

Opération à effectuer avec ce matériel:

  • Un ordinateur avec le logiciel Ignitech
  • Un câble RS232
  • Un commodo On / Off
  • Un connecteur deux pôle

Vous êtes en train de régler votre machine et vous avez deux courbes totalement différente à tester

Vous avez une courbe pour rouler sur le sec et une autre sur le mouillé

Mais vous ne savez pas comment les changer mis à part avec le logiciel et l’ordinateur ce qui n’est pas pratique ne roulant

Alors nous allons voir ici comment greffer un bouton de changement de courbe au guidon de votre moto afin de pouvoir sélectionner une des deux courbes que vous vous êtes concocté


Choisir son bouton de changement de courbes

Pour passer d’une courbe à l’autre dans le boîtier initech il lui envoyer un signal.

Ce signal est tout simplement une mise à la masse du pin où l’on va connecter ce bouton:

  • Pin non à la masse = courbe 1
  • Pin à la masse = courbe 2

Il va donc juste nous falloir un bouton On/Off.

Il y en a plein sur le web  GOOGLE EST TON AMI

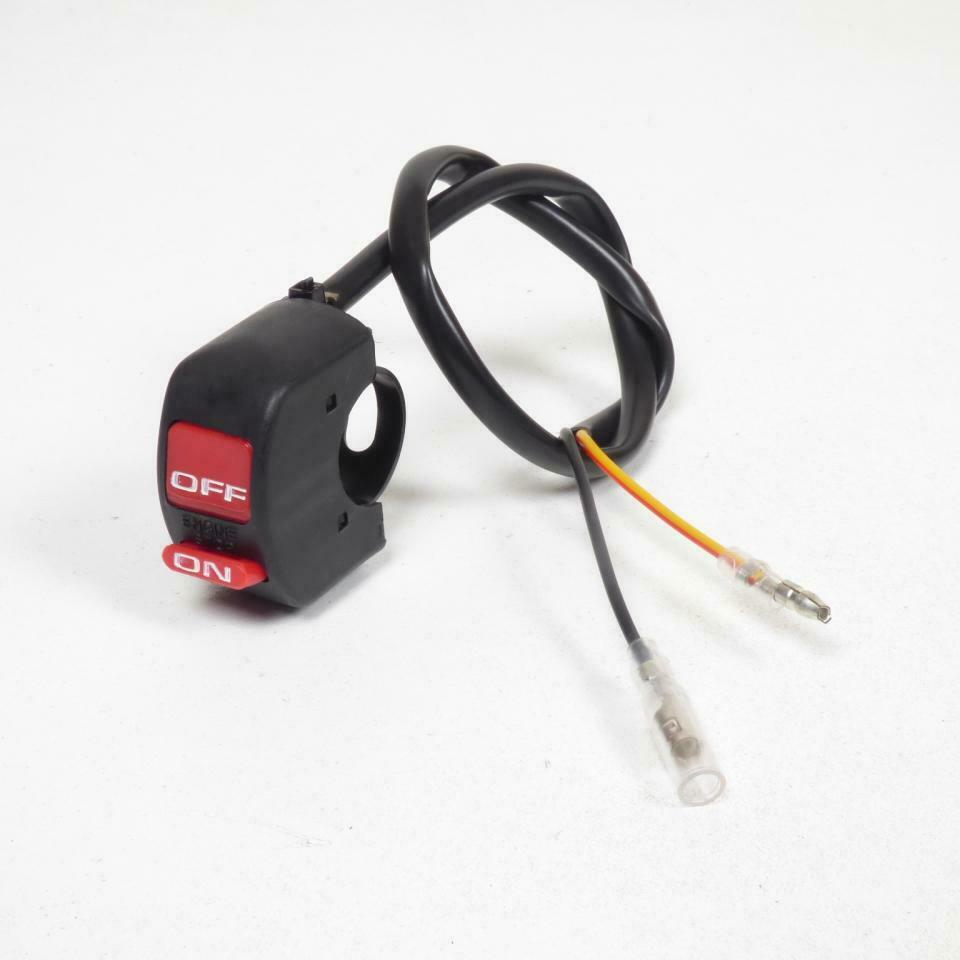

Pour ma part je me suis arrêté sur un modèle simple, qui est souvent utilisé pour de l’éclairage additionnel ou coupe circuit comme ci-dessous, que l’on peut trouver de 3 à 20€




Montage du bouton sur la moto

Alors déjà il faut fixer le bouton sur la moto, là plusieurs endroit possible à vous de décider

Personnellement je le mets au guidon comme cela il est à portée de main

Ensuite entre le bouton et le boîtier je vous conseille de mettre un connecteur afin de pouvoir le déconnecter pour une raison quelconque.

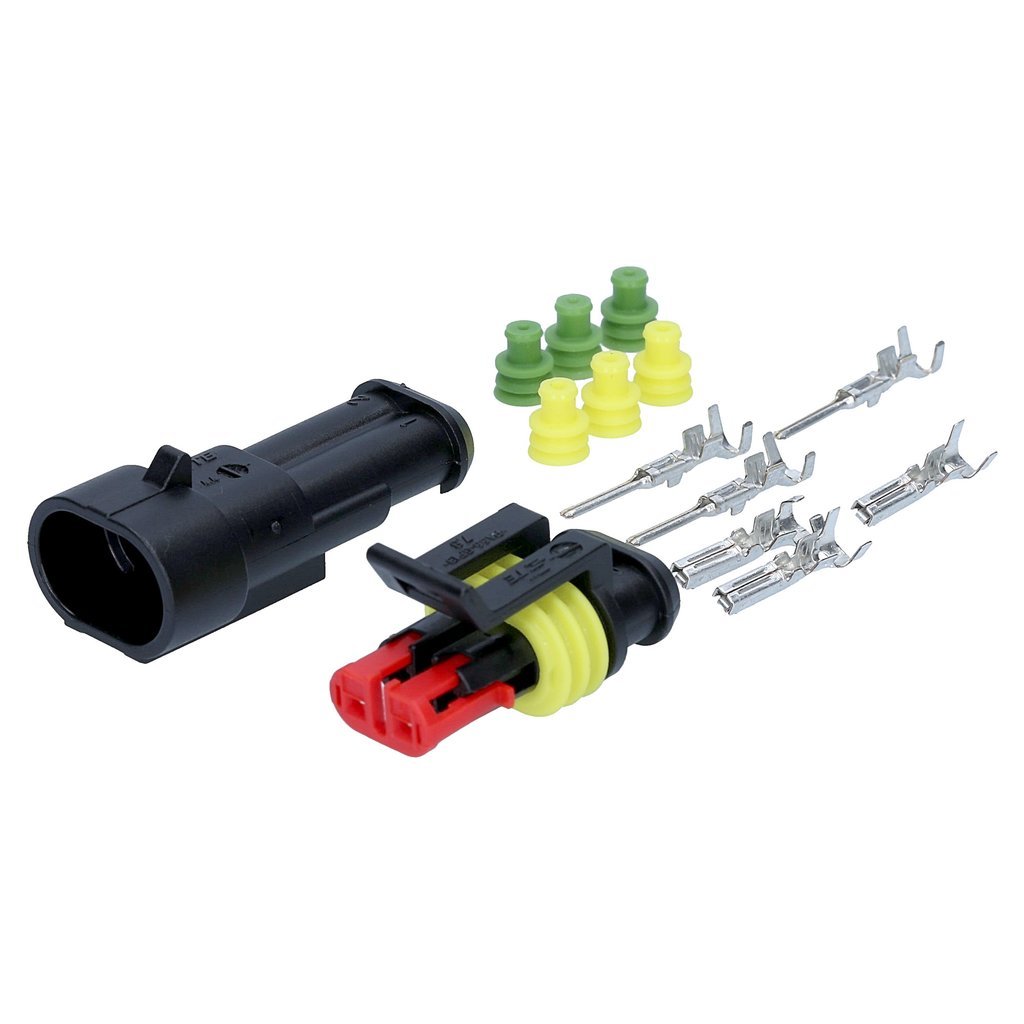

Dans l’idéal prenez donc un AMP SuperSeal 2 pôle, on en trouve partout  GOOGLE EST TON AMI

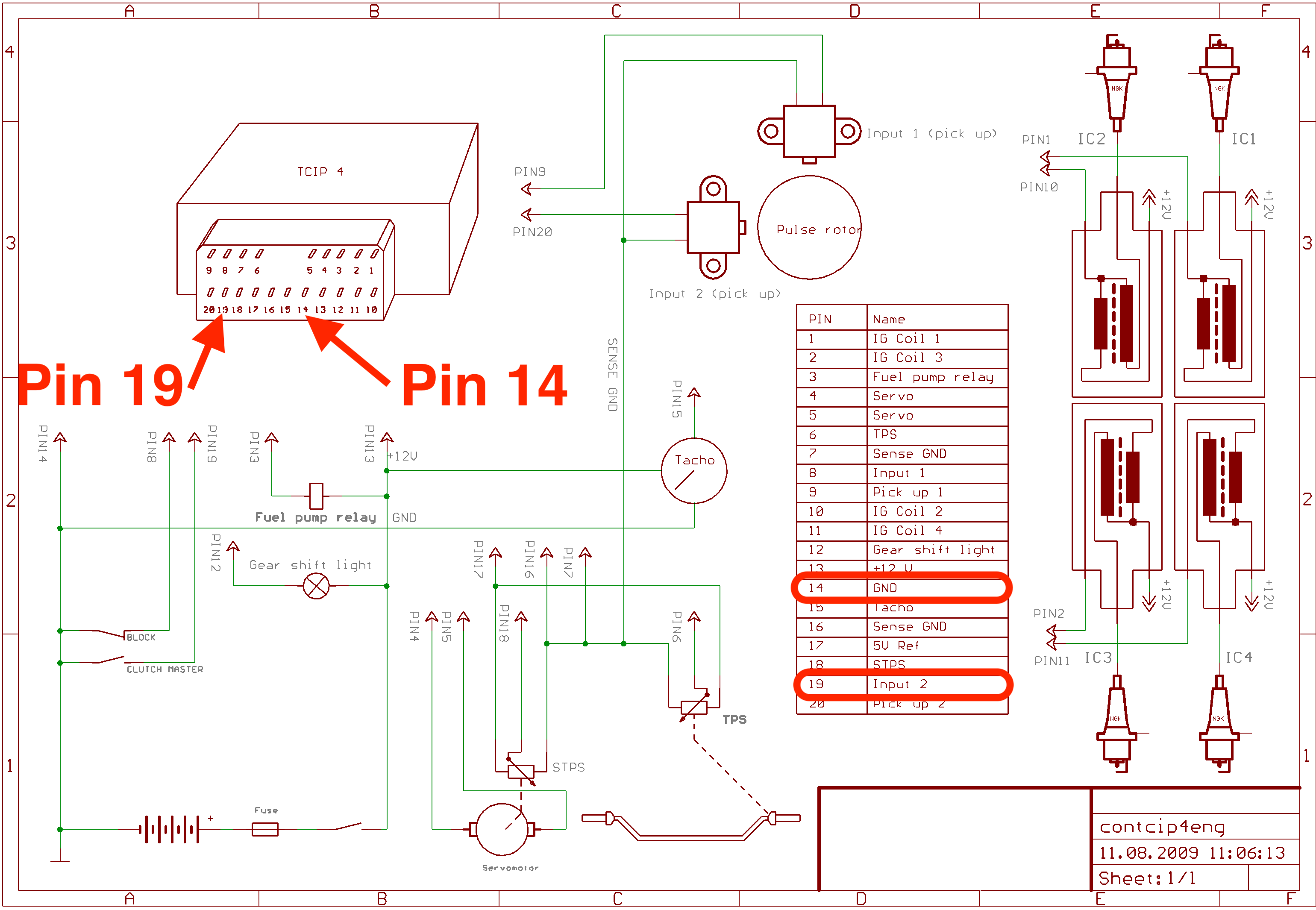

Il faut donc brancher les deux fils comme ci-dessous sur le schéma

  • Pin 19 que le boîtier va gérer
  • Pin 14 qui est le négatif du boîtier



Maintenant plus qu’à programmer le boîtier Ignitech


Programmation des paramètres dans le boîtier

alors là on rentre dans le sujet paramétrage du boîtier.

Il va falloir se connecter au TCIP4 comme dans ce précédent tutoriel  Se connecter au boîtier IGNITECH

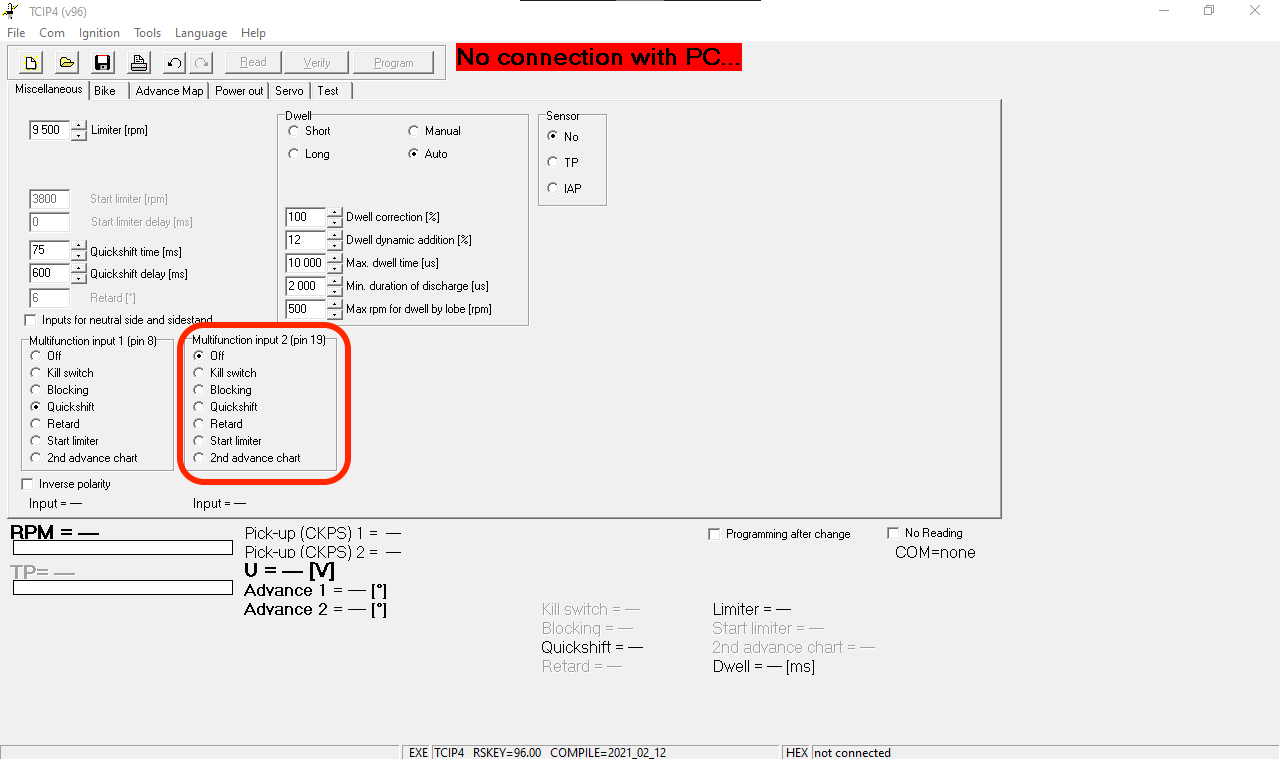

Une fois connecter il faut aller dans l’onglet MISCELLANEOUS et le bloc qui va nous intéresser ici Multifunction input 2

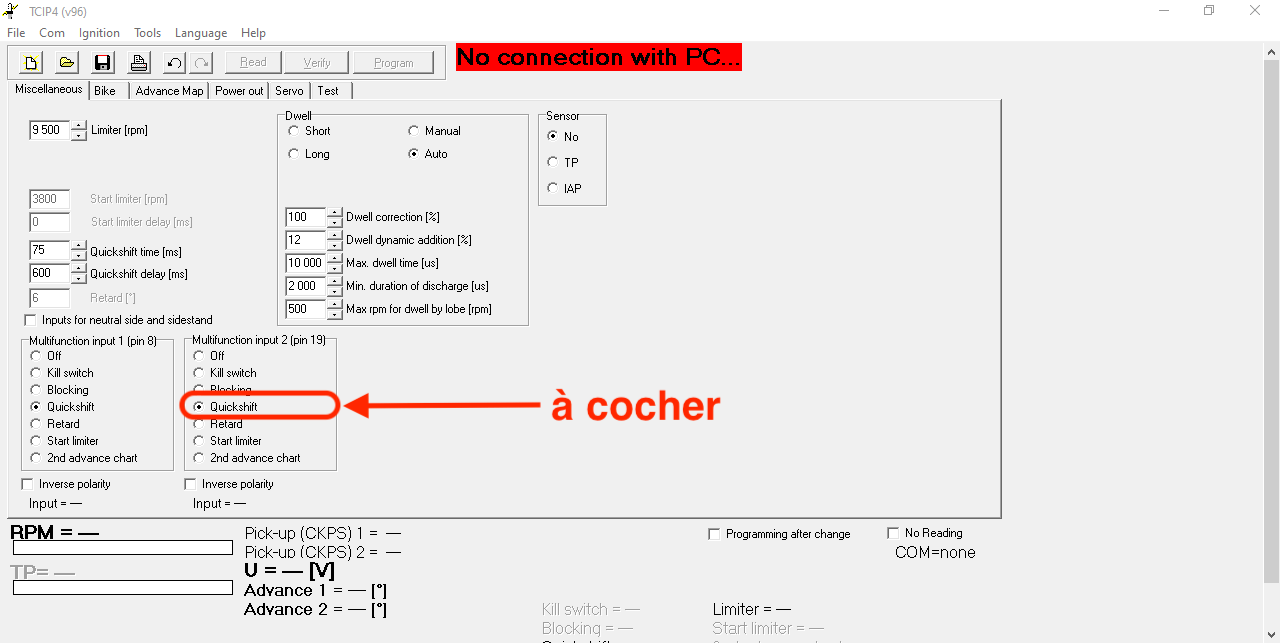

Dans ce bloc il faut juste cocher 2nd advance chart



Voilà plus qu’à tester vos courbes en direct
