IAWDiag : se connecter à son ECU Ducati

IAWDiag : se connecter à son ECU Ducati31 décembre 2021thomas

IAWDiag : se connecter à son ECU Ducati

Sommaire

  • 1 IAWDiag : se connecter à son ECU Ducati
  • 2 Téléchargement du logiciel
  • 3 Installation des drivers du câble
  • 4 Connexion à l’ECU

Difficulté  2/5

Opération à effectuer avec ce matériel:

  • Un ordinateur sous WINDOWS 7 ou 10 (pas essayer avec 11)
  • Un câble USB/KKL OBD2 de bonne qualité comme celui-ci Adapter-Universe® USB KKL OBD 2
  • Un câble adaptateur KKL vers 3 broches comme celui-là Adaptateur OBD2 vers 3 Broches

Pour différentes raison (problème moteur, réinitialisation de la maintenance, ajustement du C0², contrôle du TPS, ect……) vous avez besoin de lire et ajuster les informations de votre ECU, rien de plus simple avec IAWDiag.

Mais avant tout il va falloir se connecter à l’ECU correctement et c’est cette partie primordiale que nous allons voir ici.


Téléchargement du logiciel

Pour commencer nous allons récupérer le logiciel, les drivers et le testeur pour valider le bon fonctionnement des câbles.

Deux choix pour cela, soit directement sur le site  GUZZIDiag soit en téléchargeant les trois fichier ci-dessous:

  IAWDiag_V0.50 (226,7 KiB, 92 hits)

  Testeur d'adaptateur (25,8 KiB, 88 hits)

  DRIVERS (1,4 MiB, 88 hits)

Passons maintenant à l’étape suivante…..


Installation des drivers du câble

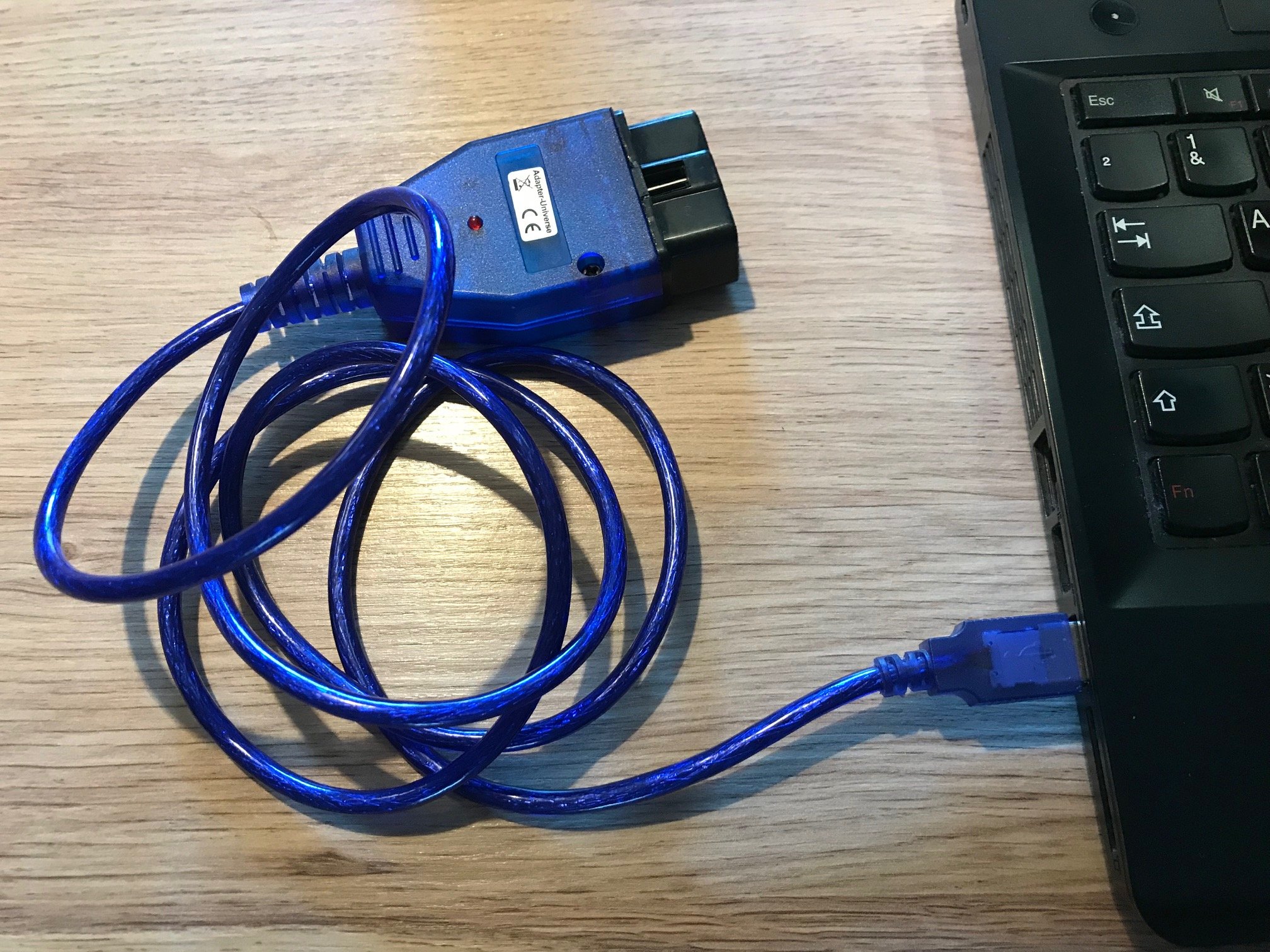

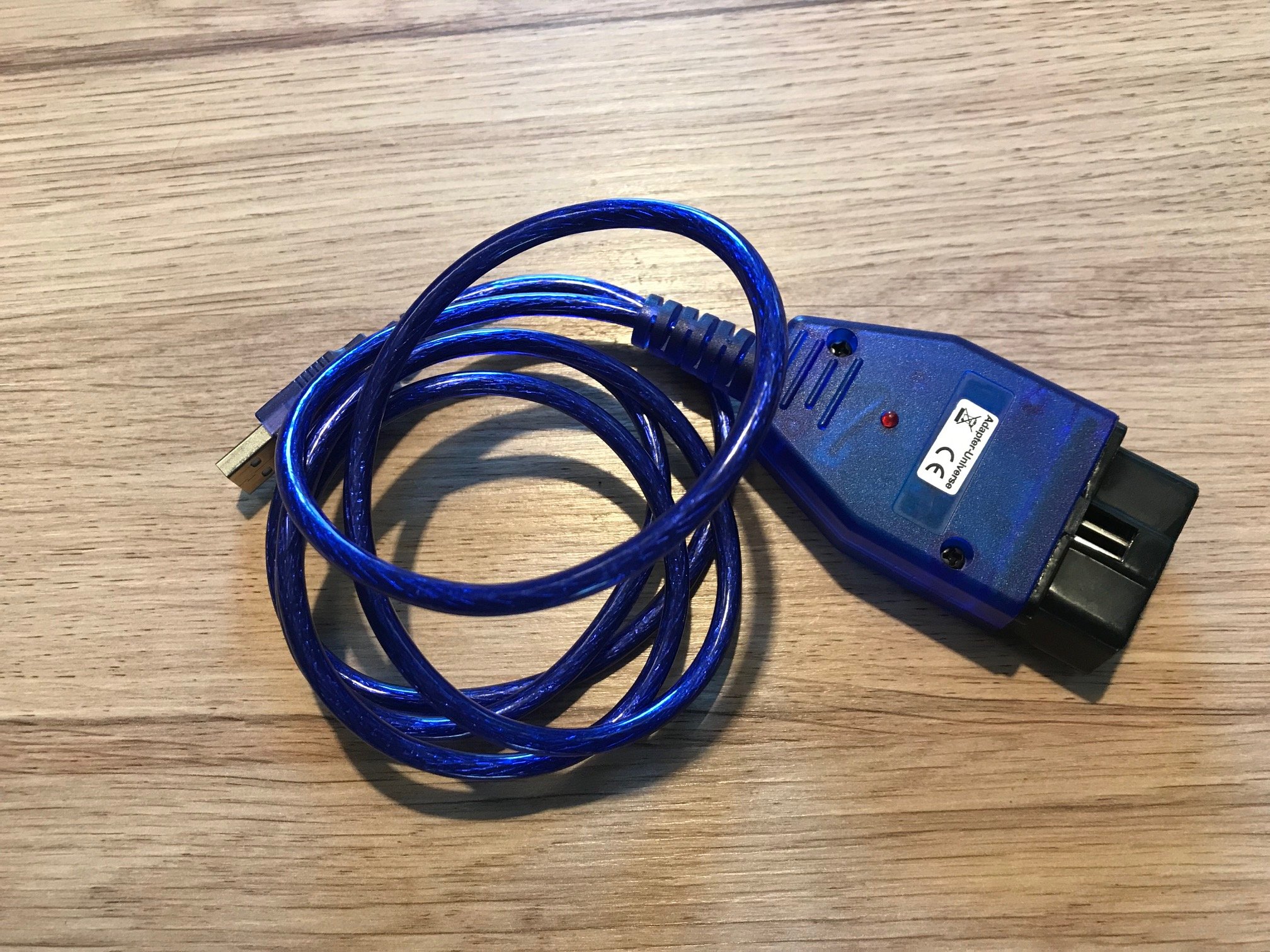

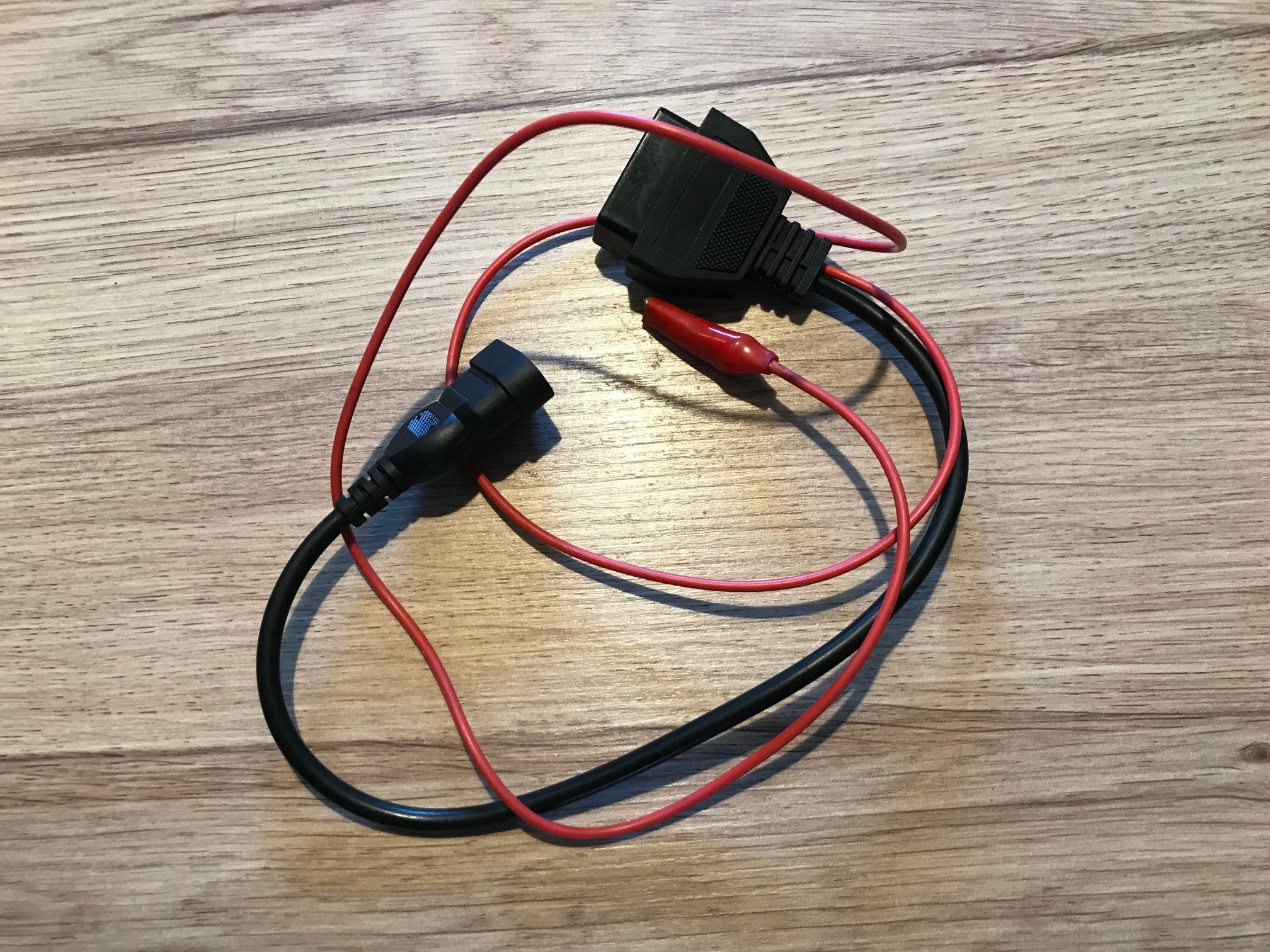

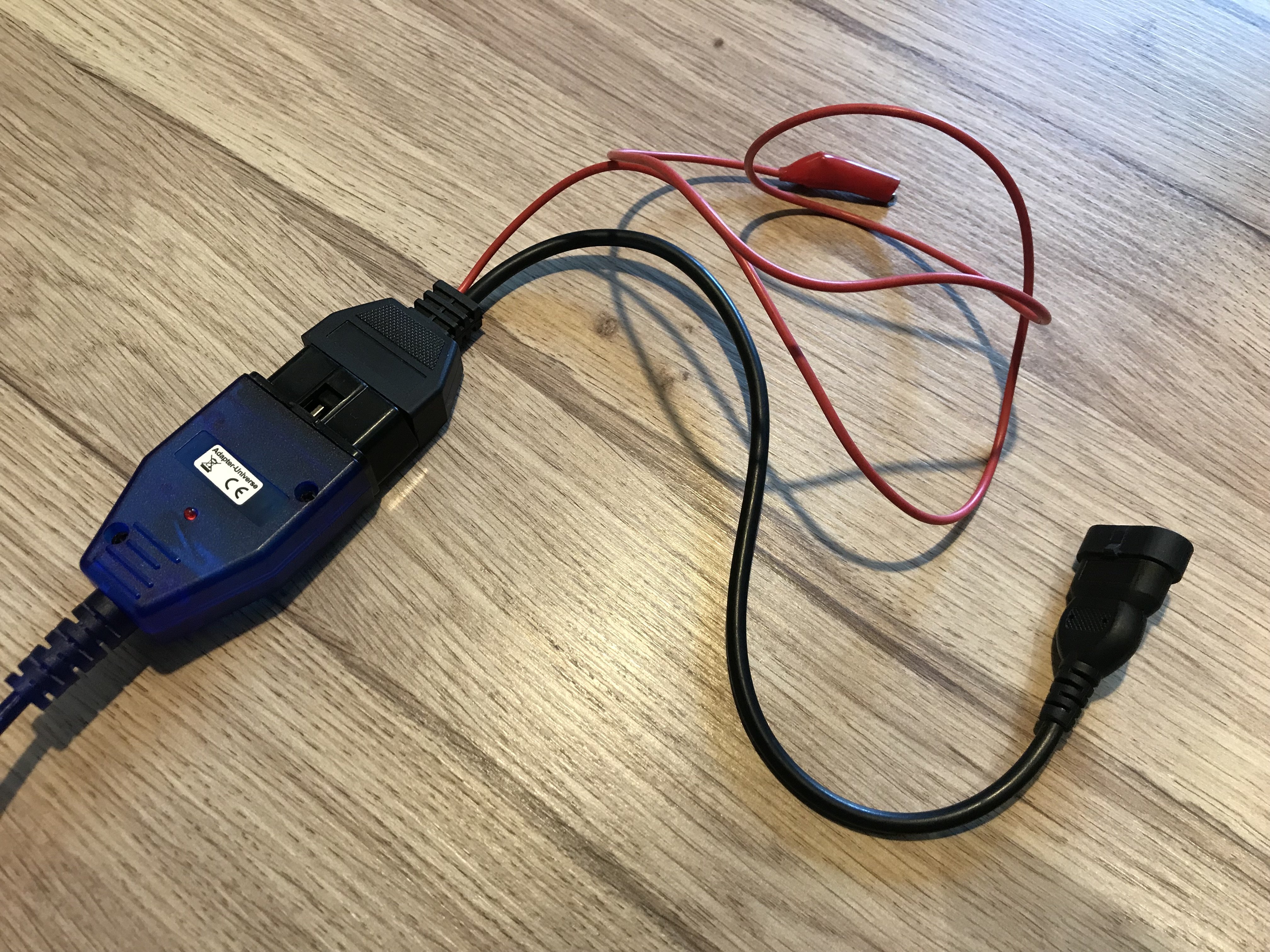

On commence par brancher le câble OBD2 sur un port USB de l’ordinateur, puis l’adaptateur à l’OBD2.

OBD2 ducati
Adaptateur ducati
OBD2 ducati
cable diag ducati



A ce moment Windows va installer un driver « générique » pour le faire fonctionner, il va falloir installer le driver téléchargé plus tôt.

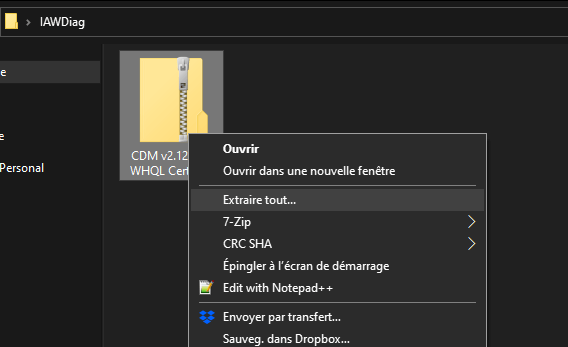

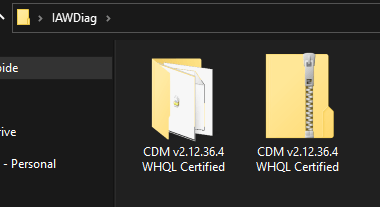

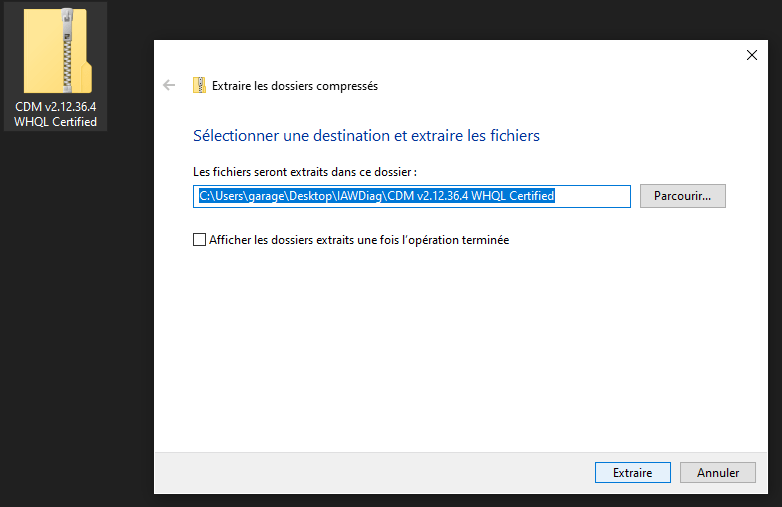

Commençons par extraire l’archive téléchargé, clic droit sur l’archive puis « Extraire tout » et vous vous retrouverez avec un nouveau dossier contenant les drivers à utiliser pour que votre câble soit 100% fonctionnel.

IAWDiag
IAWDiag
IAWDiag



Ensuite il nous allons aller installer ce driver en allant chercher le périphérique comme ceci:

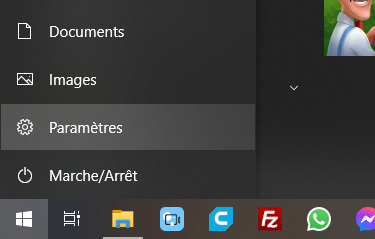

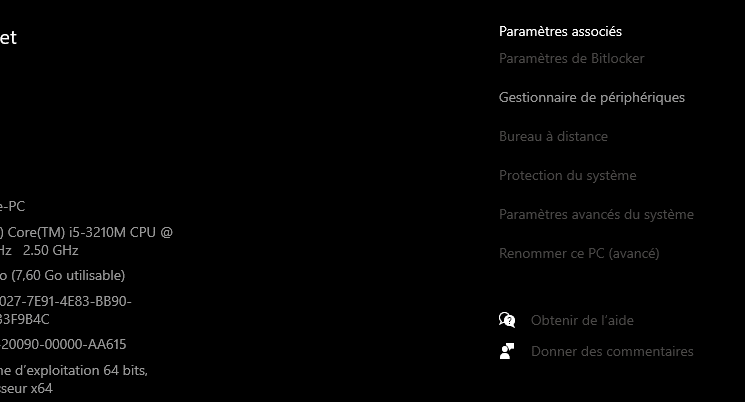

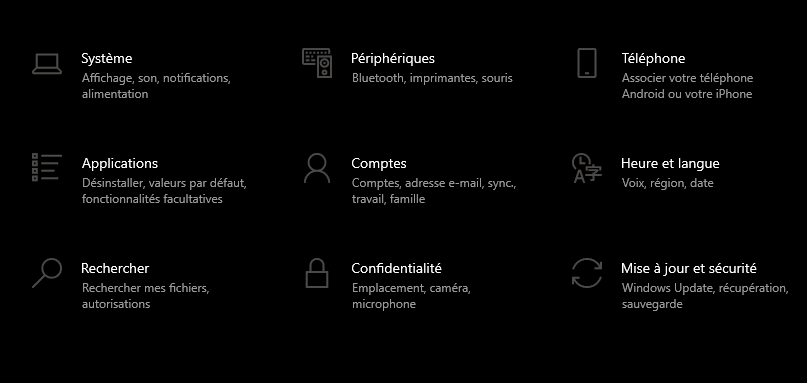

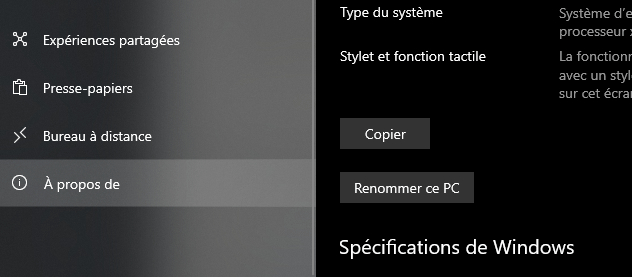

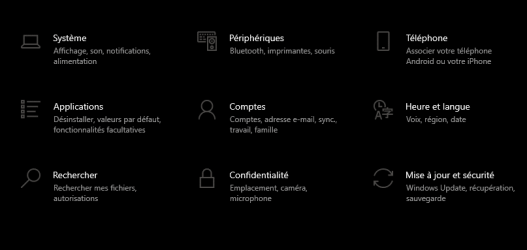

Menu Windows  cliquez sur « Paramètres » puis sur « Système », aller tout en bas pour cliquer sur « A propos de » et enfin sur « Gestionnaire de périphérique ».

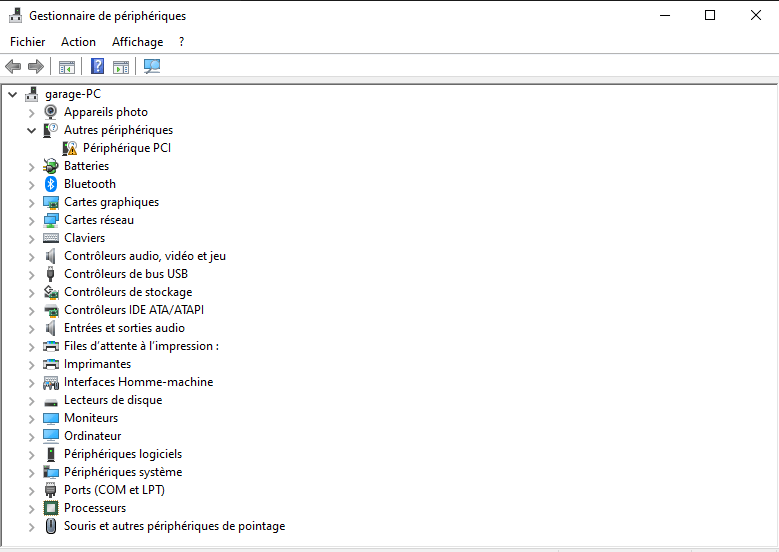

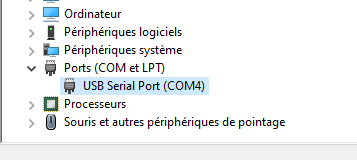

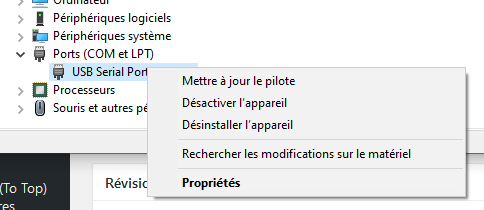

Ensuite il faut dérouler « Port (COM et LPT) » pour arriver sur « USB Serial Port » et clic droit et « mettre à jour le pilote ».

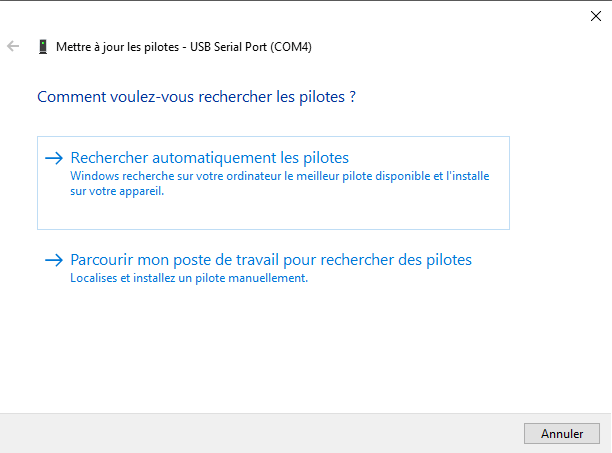

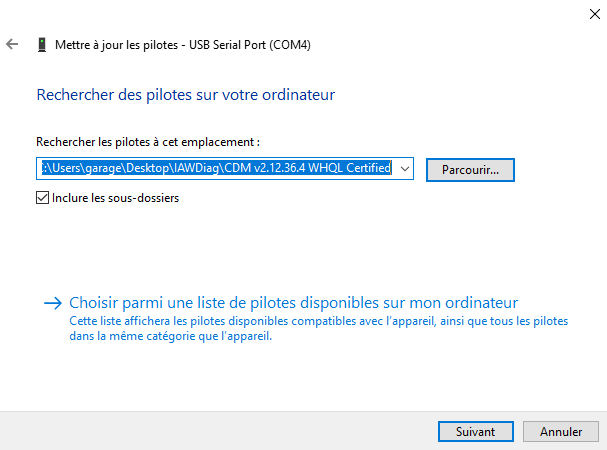

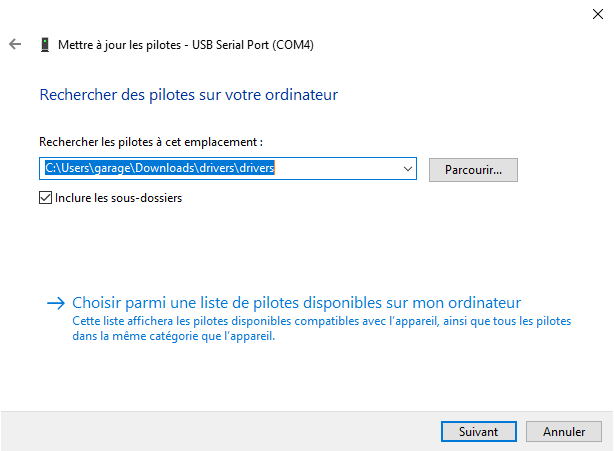

Ceci fait une fenêtre s’ouvre, sélectionner « Parcourir mon poste de travail pour chercher des pilotes ».

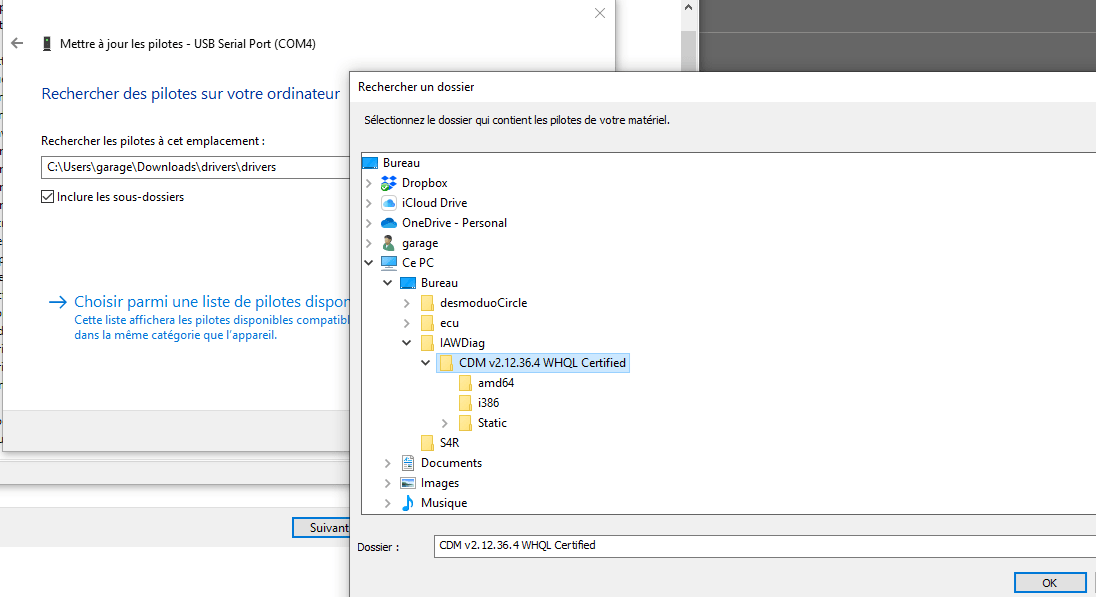

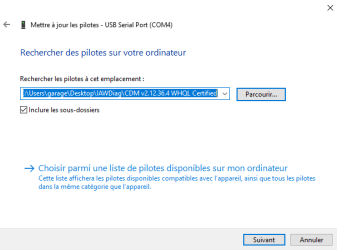

Sélectionner le dossier où vous avez télécharger et extrait votre pilote, puis faites « Suivant » et le pilote va s’installer tout seul.

Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI
Driver FTDI

Connexion à l’ECU

Maintenant on va brancher le câble à la moto.

Toujours faire dans cet ordre au risque d’endommager votre ECU si pas respecté:

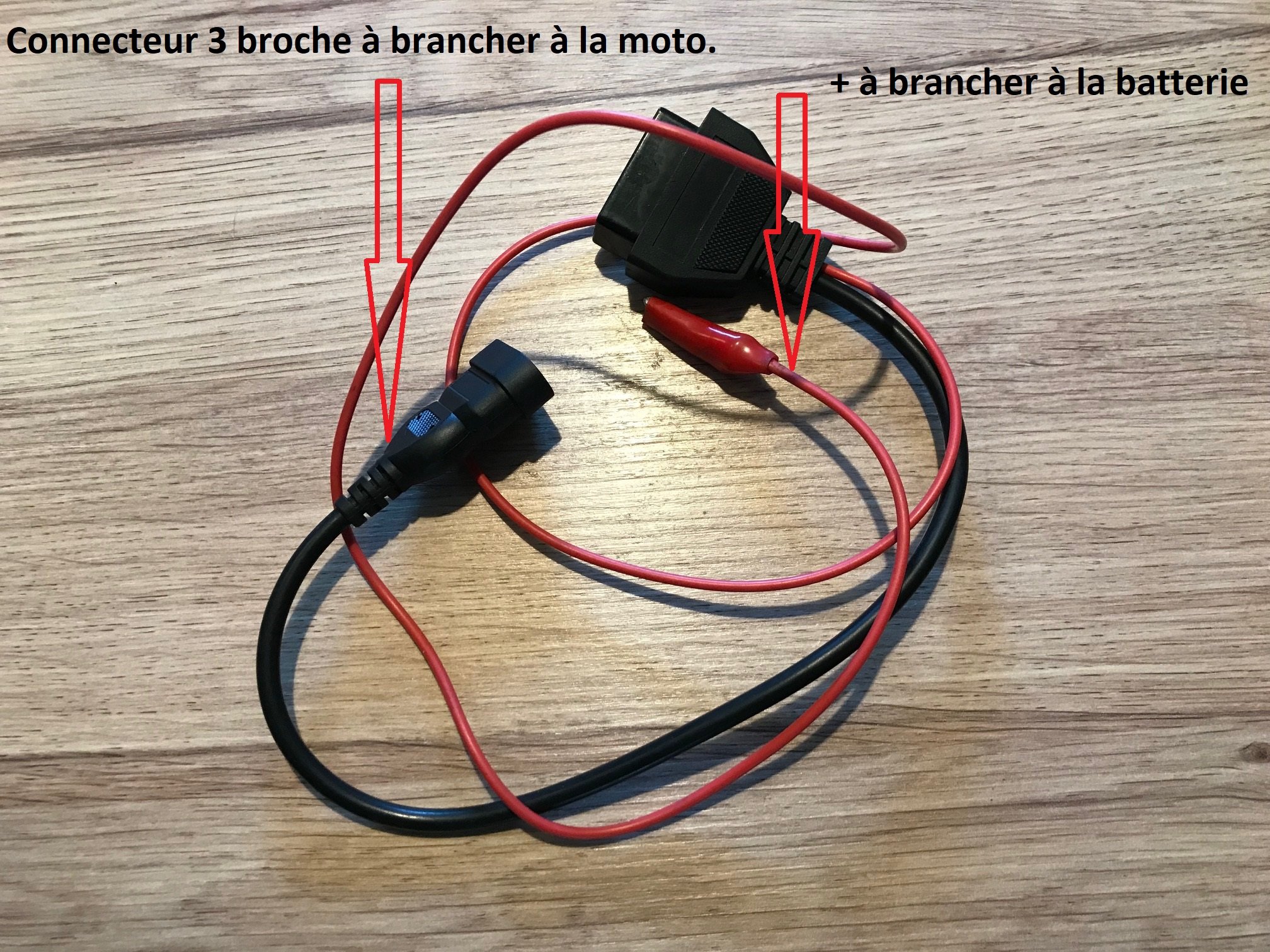

  1. Brancher le connecteur trois broches à celui de la moto
  2. Brancher l’alimentation en plus du câble sur le plus de la batterie.
IAWDiag

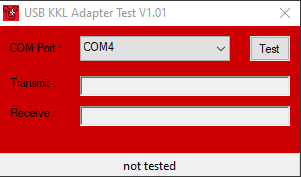

Démarrer le « Testeur de câble » télécharger précédemment afin de contrôler le bon fonctionnement des câbles.

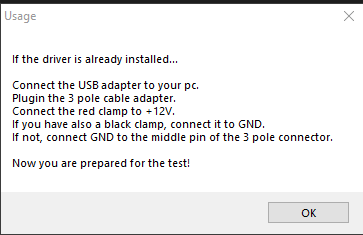

Il vous demande donc de brancher votre câble comme demandé ci-dessus puis arrive la fenêtre de test avec le port COM qui doit être le même que dans le « Gestionnaire de périphérique ».

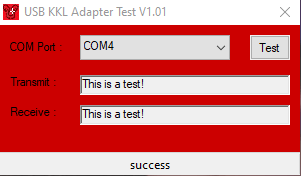

Pour finir il suffit de cliquer sur « Test » et si tout est ok le test vous renverra dans « transmit » et dans « Receive » « This is a test! »

test obd2



Maintenant que nous savons que notre câble est paramétré et fonctionnel nous allons pouvoir nous connecter à l’ECU de la moto.

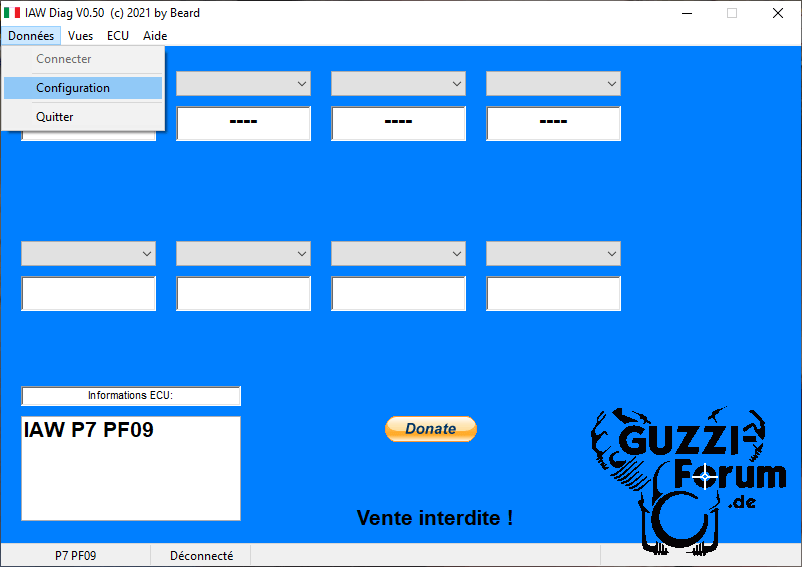

Pour commencer, câble branché à l’ordinateur et à la moto ouvrez le logiciel IAWDiag, puis « Données » et  « configuration ».

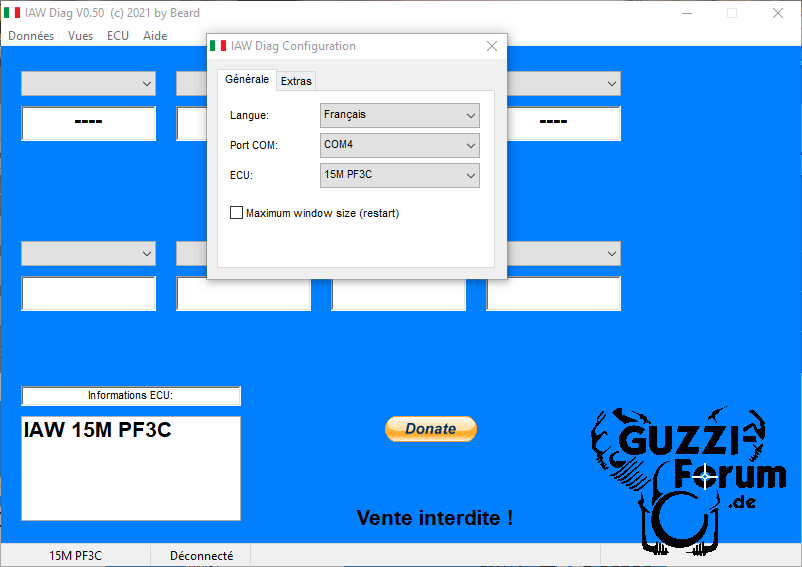

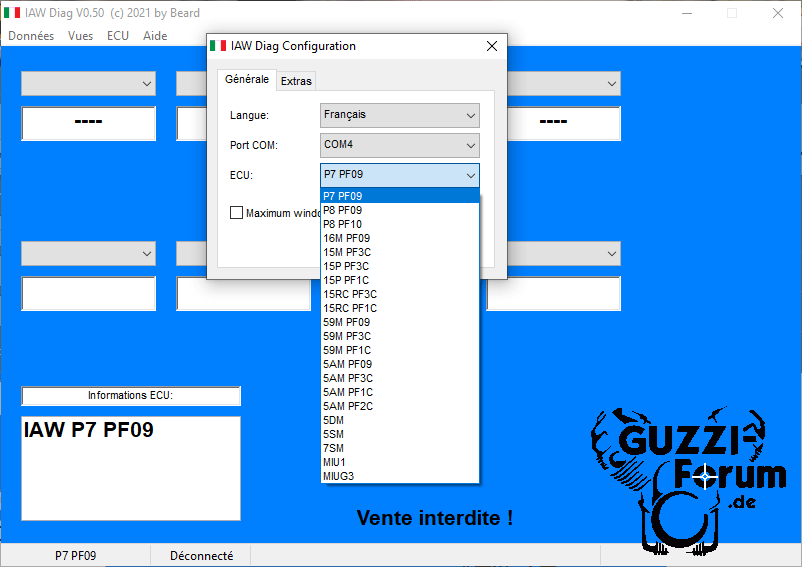

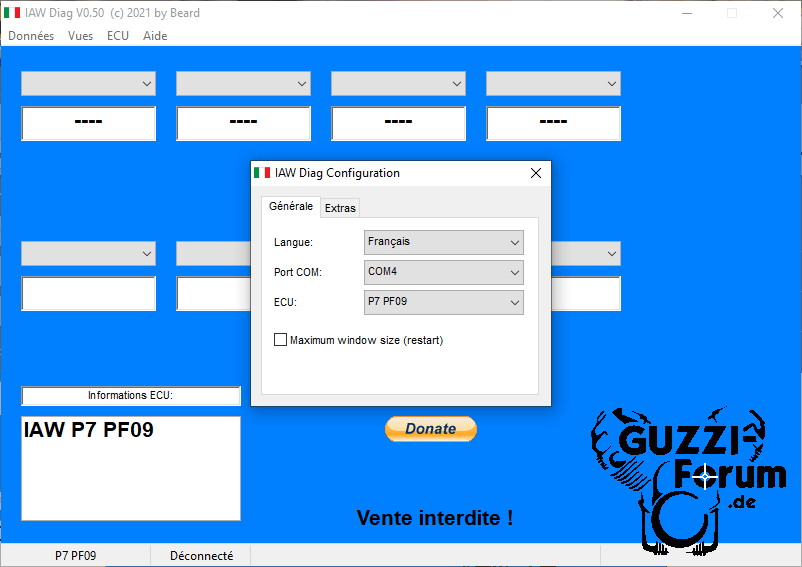

Dans cette petite fenêtre il va falloir sélectionner dans le menu déroulant le type d’ECU et de TPS (inscrit sur ces dernier ), puis le port COM, généralement celui de votre câble y est par défaut, sinon le sélectionner dans le menu déroulant.

IAWDiag configuration
IAWDiag configuration
IAWDiag configuration
IAWDiag configuration

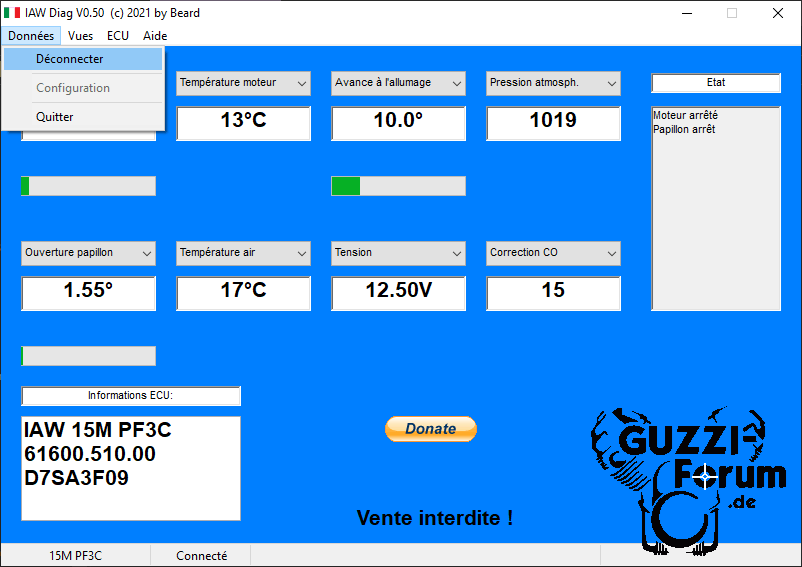

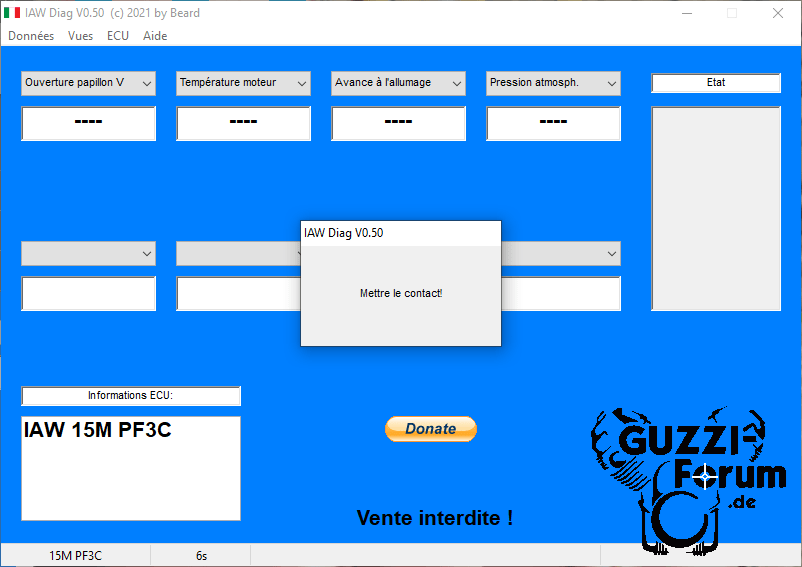

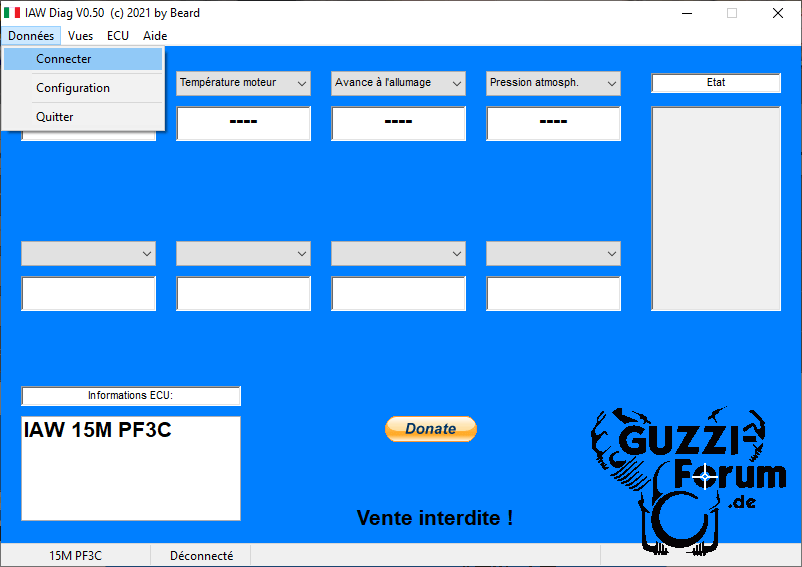

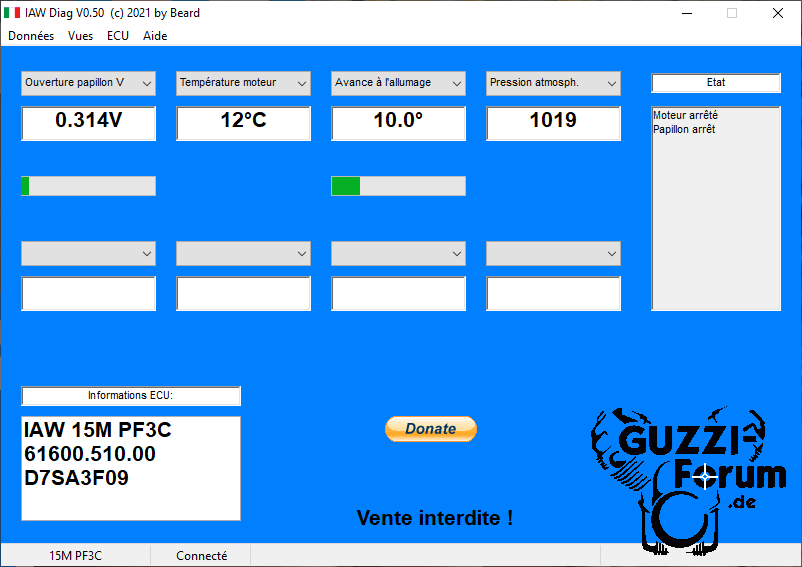

Ensuite connectons nous en allant sur « Données » puis « Connecter », une fenêtre va s’ouvrir en vous demandant de mettre le contact (n’oubliez pas de mettre le ON/OFF de la moto sur ON ), voilà nous sommes enfin connecter à la moto.

Dans les différent menu déroulant vous pourrez choisir les différentes valeur que vous voulez visualiser.

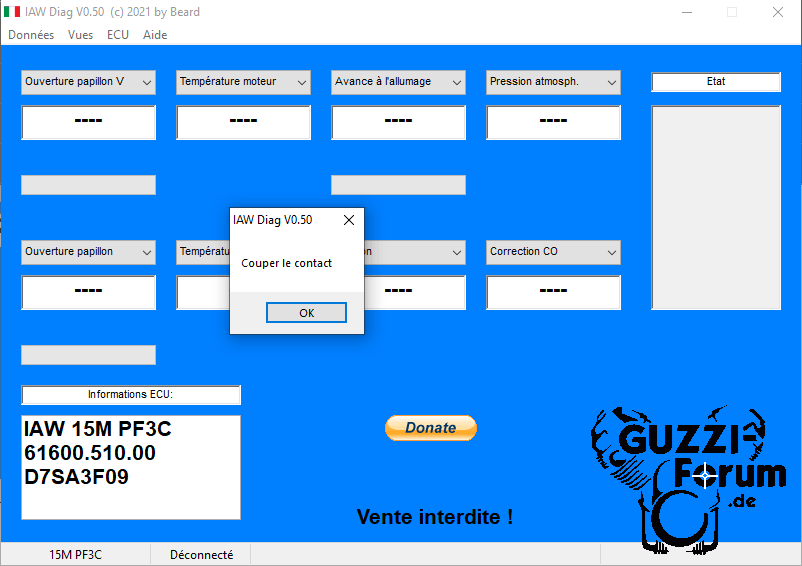

Pour  vous déconnecter, rien de plus simple, « Données » puis « Déconnecter » et une fenêtre vous demandera de couper le contact, ceci fait, cliquer sur Ok et vous pourrez fermer IAWDiag.

IAWDiag connexion
IAWDiag connexion
IAWDiag connexion
IAWDiag connexion
IAWDiag connexion
IAWDiag connexion



Important

Pour débrancher le câble, toujours retirer le + puis débrancher la prise trois broche de la moto et enfin vous pourrez débrancher le câble du port USB de la moto.
