Contrôle et ajustement du jeu d’ouverture

Commençons par le contrôle du jeu d’ouverture

Tout d’abord afin d’éviter une quelconque rencontre entre une soupape et le piston nous allons mettre ce dernier approximativement au point mort bas.

Mettre un tournevis fin dans le puis de bougie et tourner la roue arrière avec la première vitesse d’enclencher afin que le tournevis descende au plus bas, ceci fait on va pouvoir commencer.

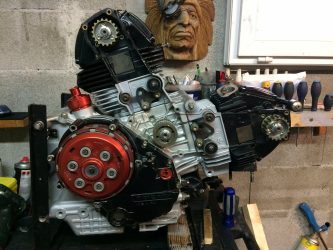

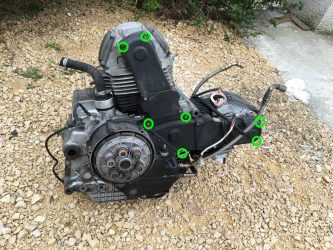

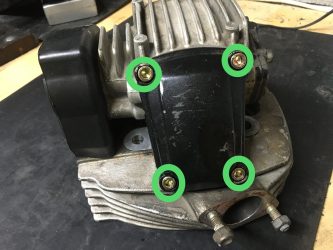

Ouvrir la trappe de visite de la soupape à contrôler en retirant les 4 vis à six pans creux entouré en vert

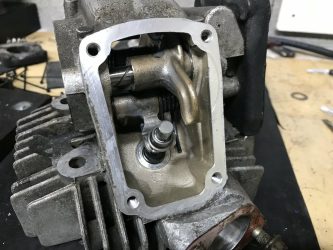

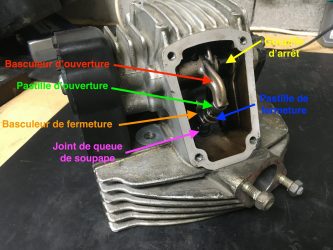

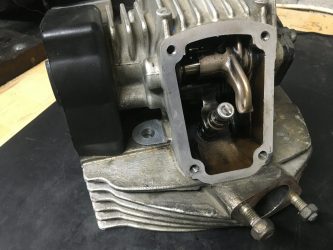

On tombe donc directement sur le basculeur d’ouverture, la pastille et la goupille l’agrafe d’arrêt.

Il va falloir maintenant trouver la « zone morte » des arbres à cames.

C’est la zone où il n’y a aucun contact entre le basculeur d’ouverture et sa pastille, donc le jeu à mesurer.

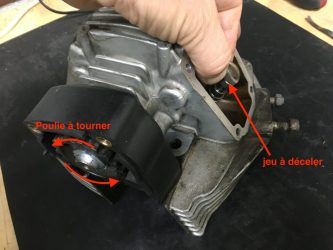

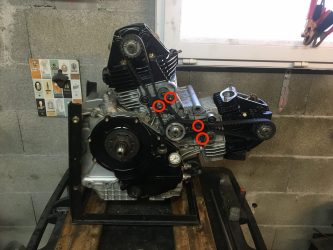

Pour trouver cette « zone morte » il suffit de tourner la poulie de distribution dans un sens ou dans l’autre et de maintenir le basculeur d’ouverture en le faisant aller de bas en haut pour déceler le jeu.

Voilà on va pouvoir enfin relever notre premier jeu d’ouverture .

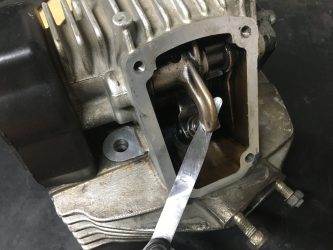

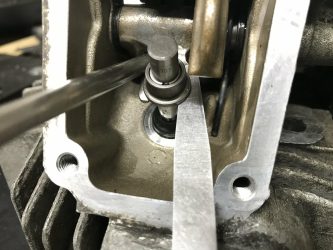

Prendre la cale de 0,10 et commencer la mesure.

Si celle-ci ne passe pas, descendre en épaisseur, si contrairement elle passe trop bien, augmenter en épaisseur.

Petit rappel, le cale ne doit pas forcer, juste glisser avec un léger frottement

Une fois le jeu pastille / basculeur déterminé, le reporter dans le tableau EXCEL

Si le valeur du jeu est bonne, passer directement au contrôle et ajustement du jeu de fermeture.

Si le jeu est à ajuster, il va falloir mesurer retirer la pastille de réglage et la mesurer.

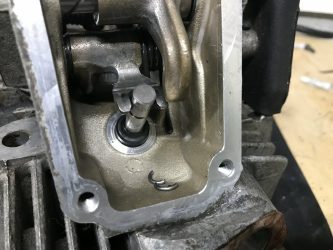

Pour retirer la pastille d’ouverture il va falloir libérer le basculeur en retirant l’agrafe d’arrêt qui le maintient.

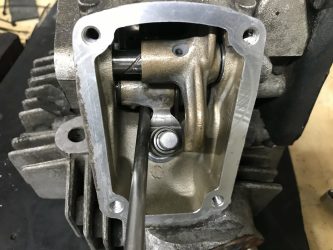

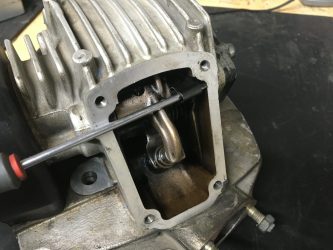

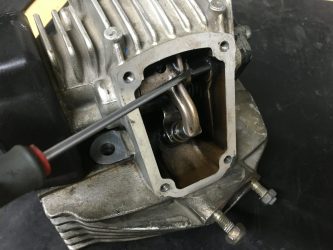

Pour cela on prend un tournevis plat que l’on glisse dans l’agrafe et on fait levier doucement pour qu’elle sorte de l’axe du basculeur.

Attention à bien faire doucement car sinon l’agrafe risque de s’envoler et vous perdrez du temps à la retrouver (déjà vécu )

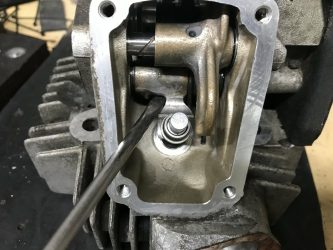

On va ensuite dégager le culbuteur d’ouverture en exerçant une légère pression sur celui-ci vers la droite tout en faisant tourner doucement l’arbre à came à l’aide de la poulie, car l’on ne peut dégager le basculeur qu’à un certain point de rencontre entre ce dernier et l’arbre à came.

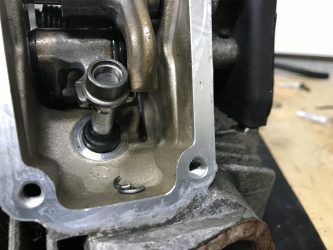

Ceci fait on a accès à la pastille d’ouverture.

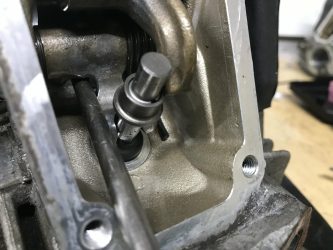

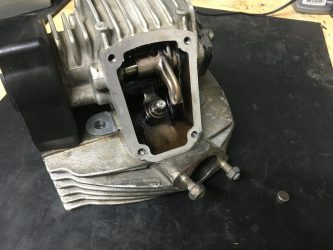

On peut maintenant retirer sereinement la pastille d’ouverture afin de la mesurer

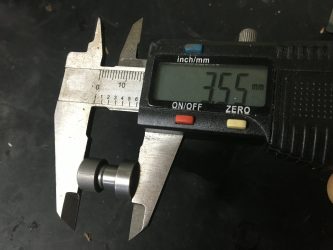

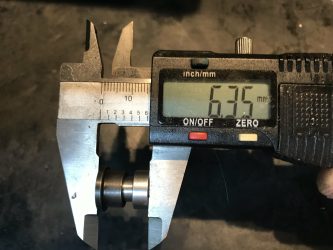

Mesure de la pastille d’ouverture avec l’outil de mesure et le pied à coulisse.

Puis reporter la valeur dans le tableau EXCEL et relever le résultat de la pastille à mettre en place.

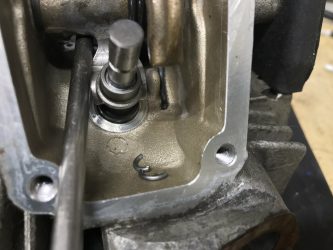

Mettre la pastille conseillé en place, remettre l’agrafe puis re mesurer le jeu entre le basculeur d’ouverture et la pastille.

Si la valeur est bonne, passer au contrôle et ajustement du jeu de fermeture.

Sinon recommencer l’étape du contrôle et ajustement du jeu d’ouverture.
