Installation sonde AFR Innovate Motorsports

Il y a quelques temps de cela j’avais eu l’opportunité d’avoir un MTX-L d’Innovate Motorsports.

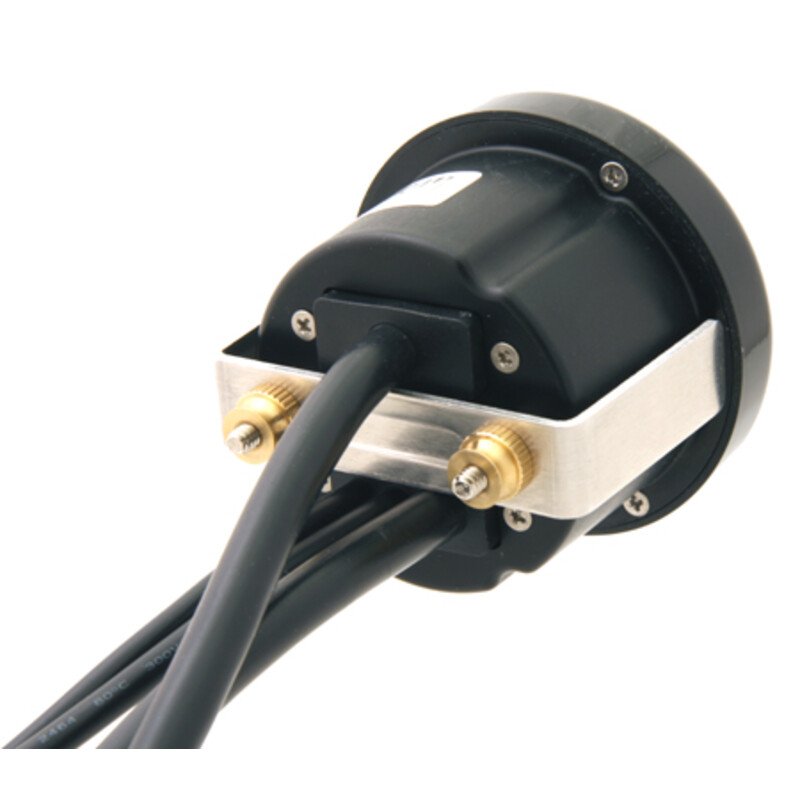

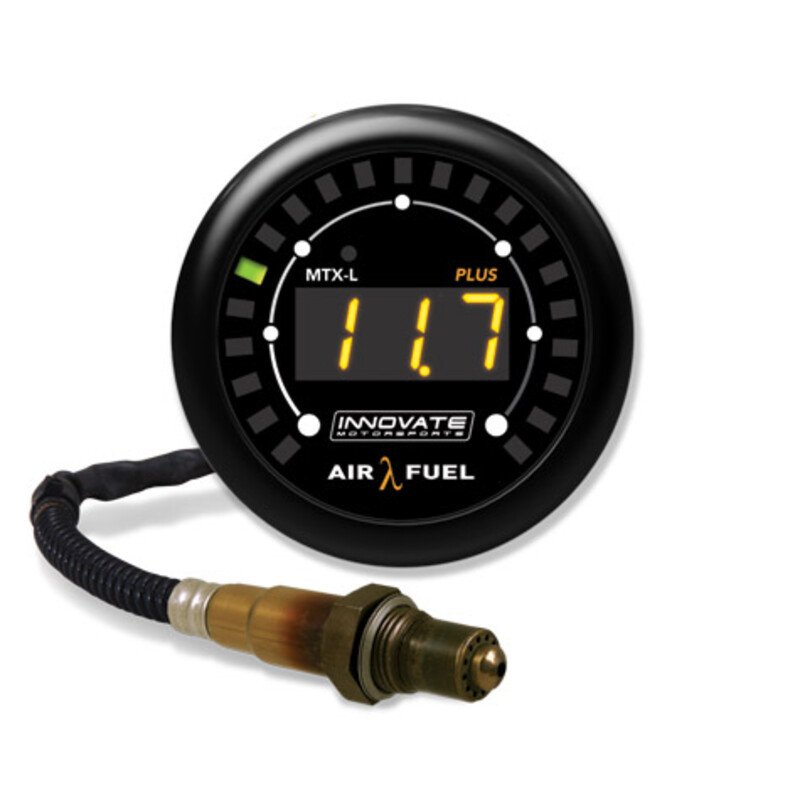

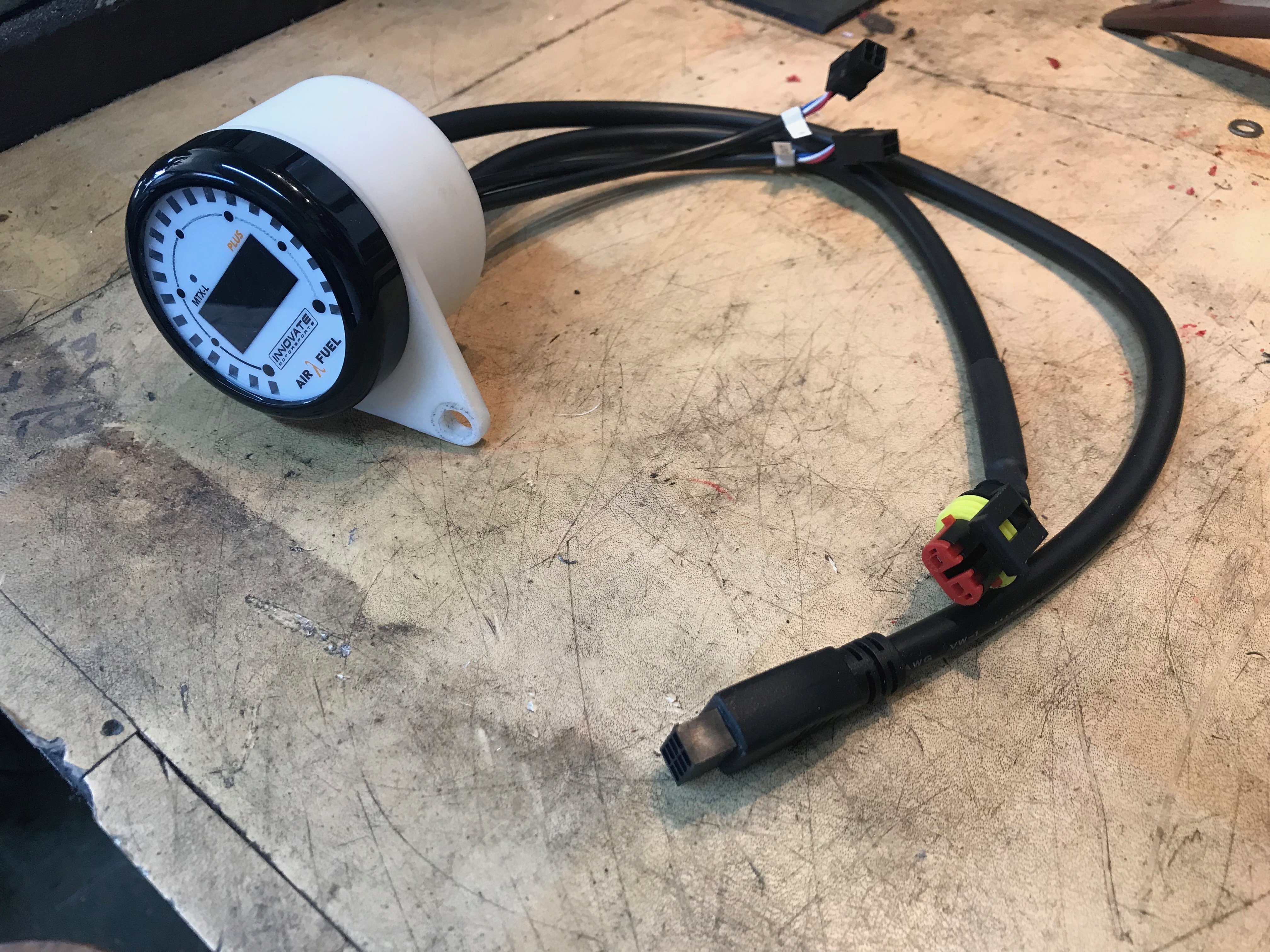

Ce kit contrôleur autonome digital à sonde large bande LSU 4.9 permet de mesurer le ratio Air/Carburant afin d’obtenir une carburation idéale et une combustion optimale.

Dans le principe, avec ce dispositif, je vais chercher à avoir un affichage de ma valeur d’AFR entre 12,5 et 13.

J’expliquerai dans un autre article à venir comment je procèderai pour le réglage de la carburation.

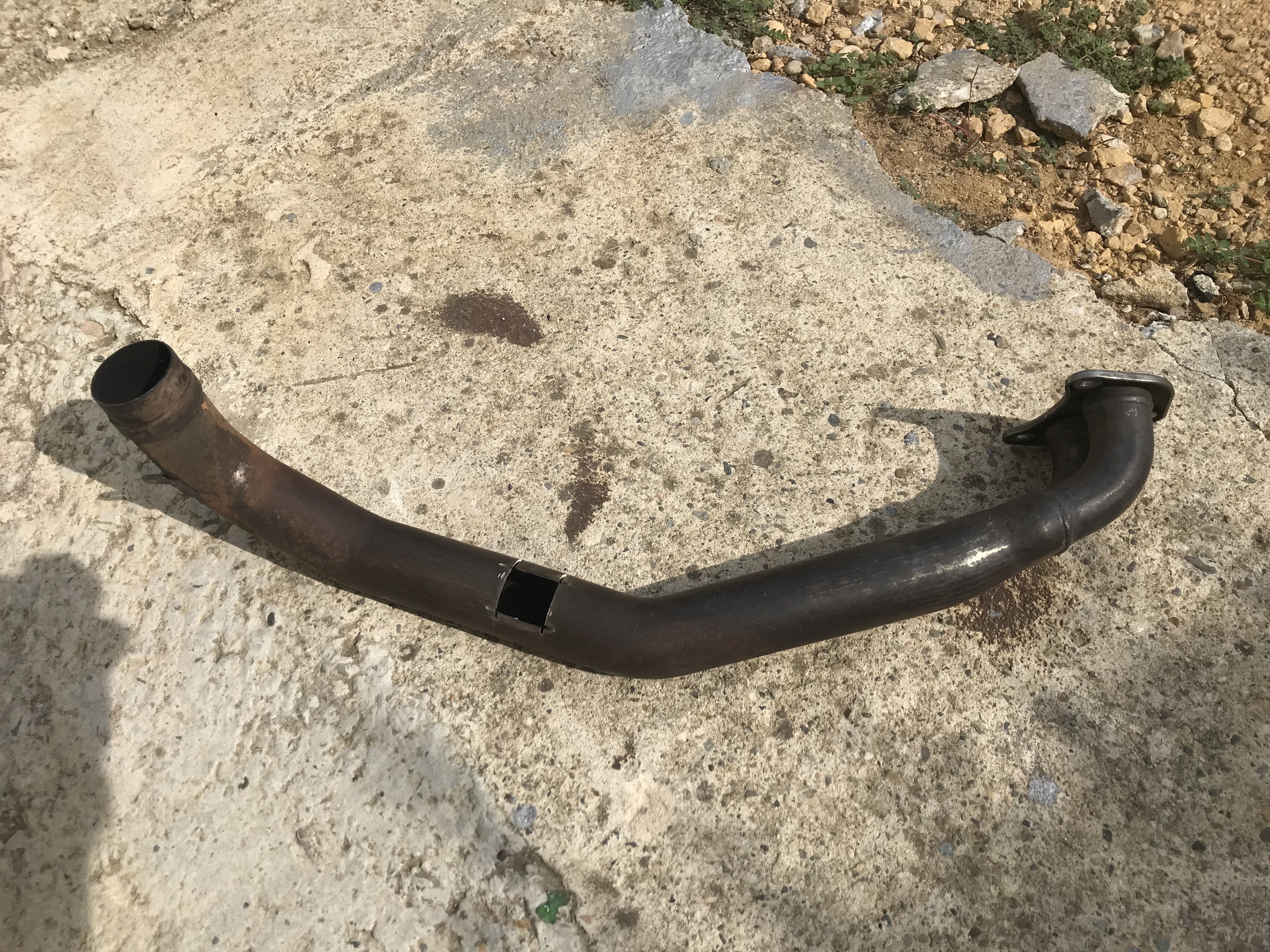

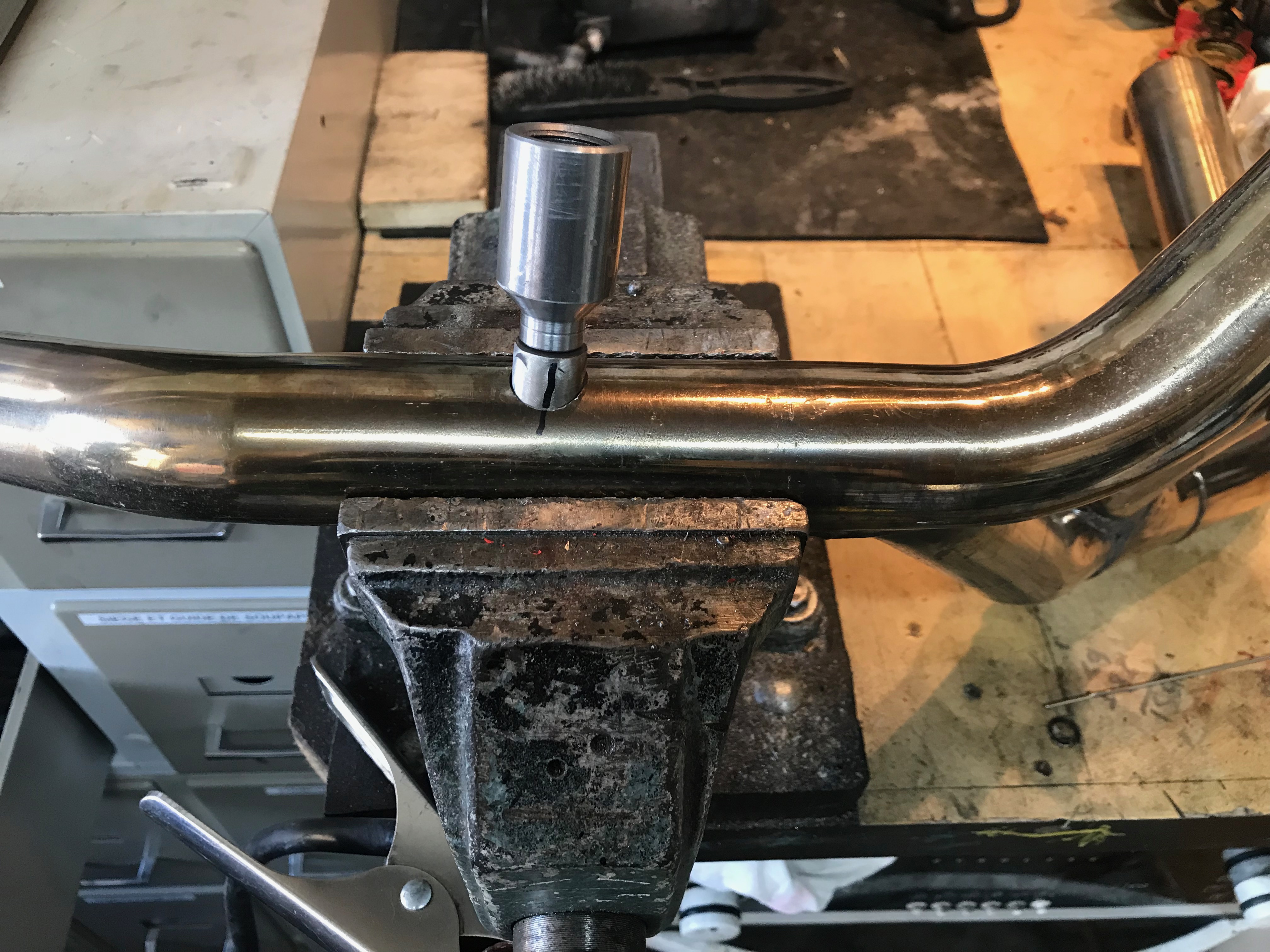

Donc pour commencer, j’ai récupérer un piquage en NPT 1/8 sur un collecteur de DUCATI 916 afin de le souder sur mon collecteur.

J’ai fait le choix de ce piquage pour pouvoir me brancher sans aucun soucis sur toute la gamme DUCATI qui on justement  du NPT 1/8.

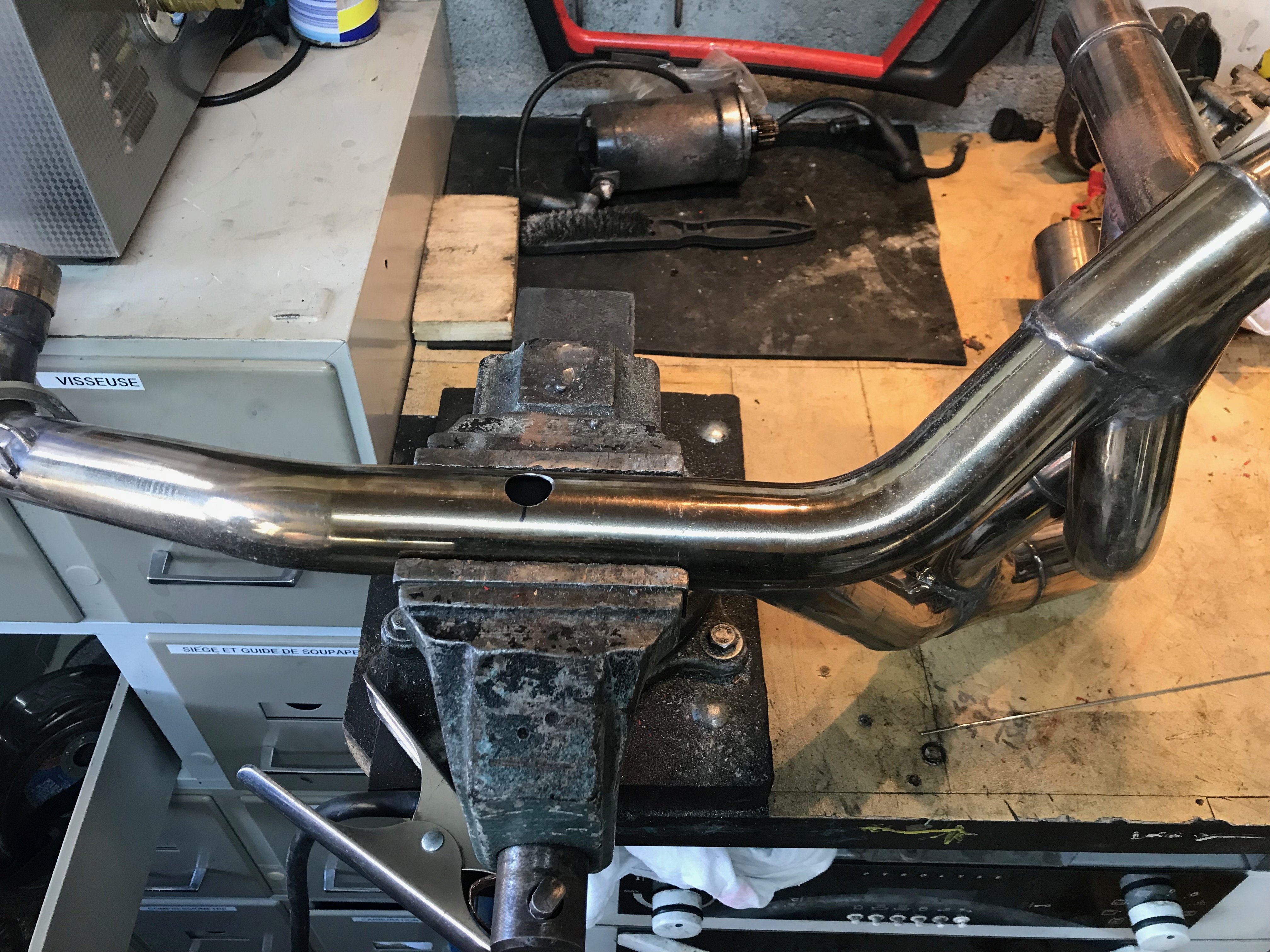

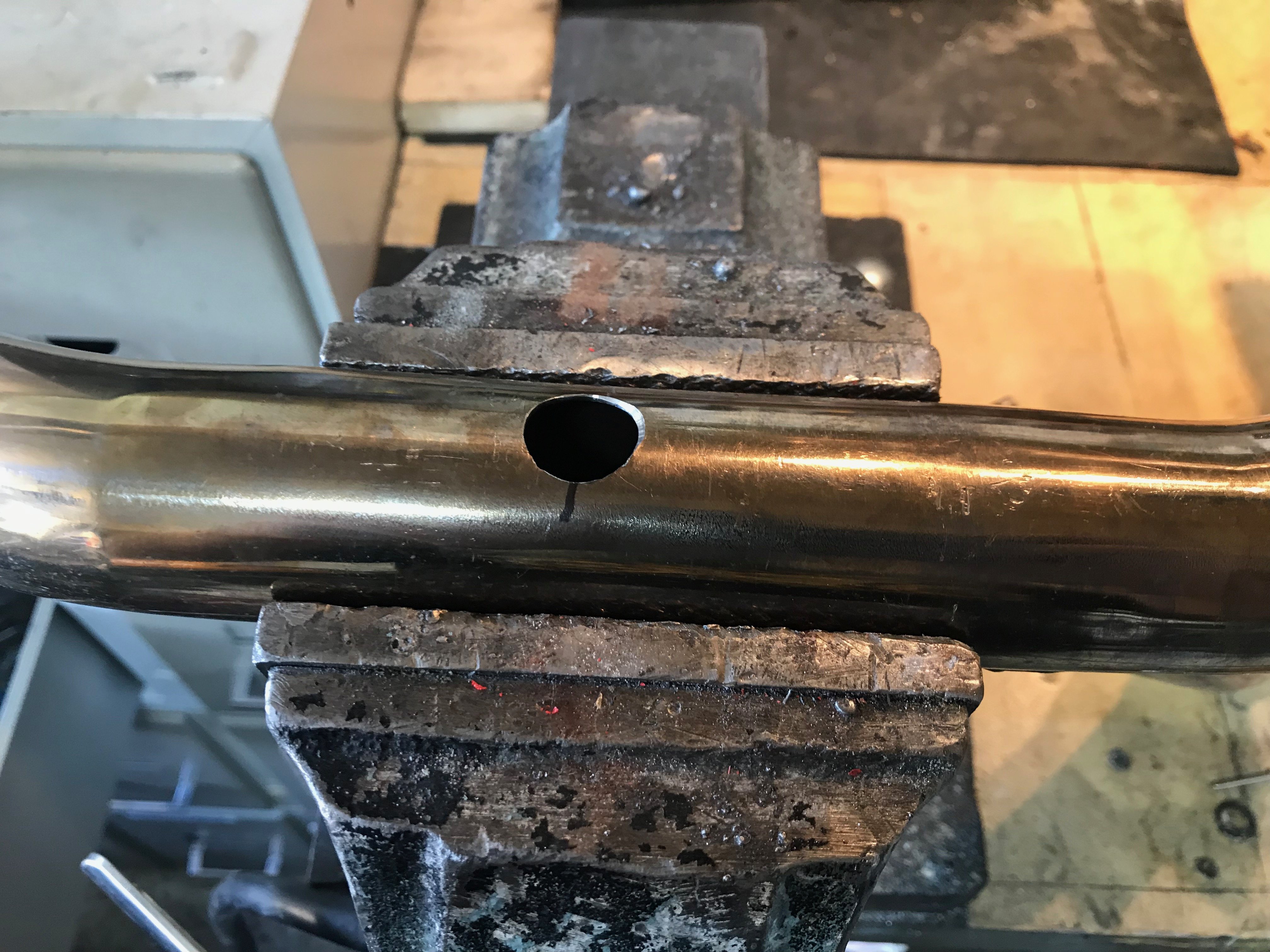

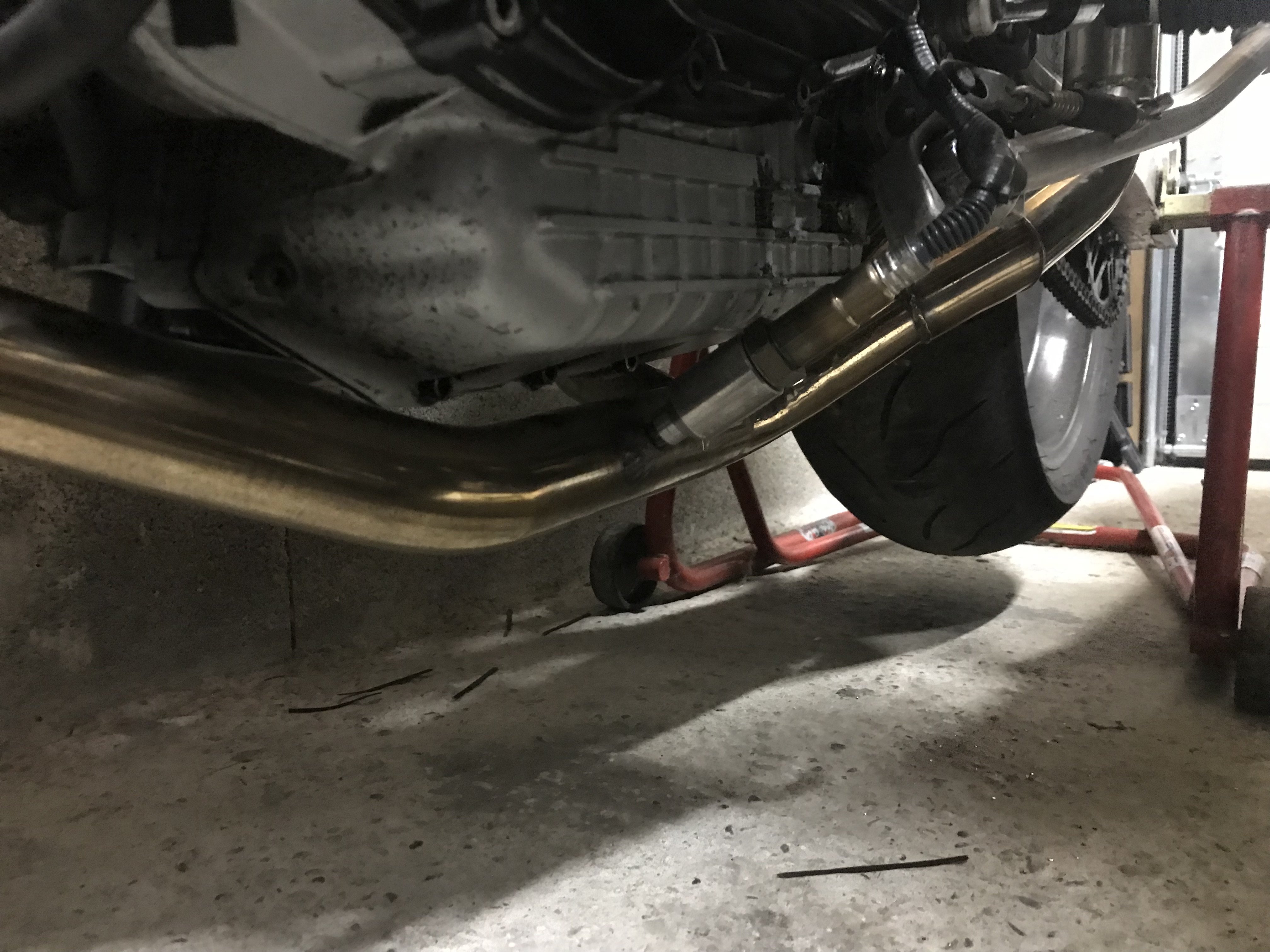

Je présente sur la moto pour une implantation correcte, je perce, je positionne, je soude au TIG et enfin je remonte le tout, c’était le plus difficile



Ensuite il fallait que je l’implante provisoirement, le temps du réglage, à un endroit où je puisse le voir tout en roulant.

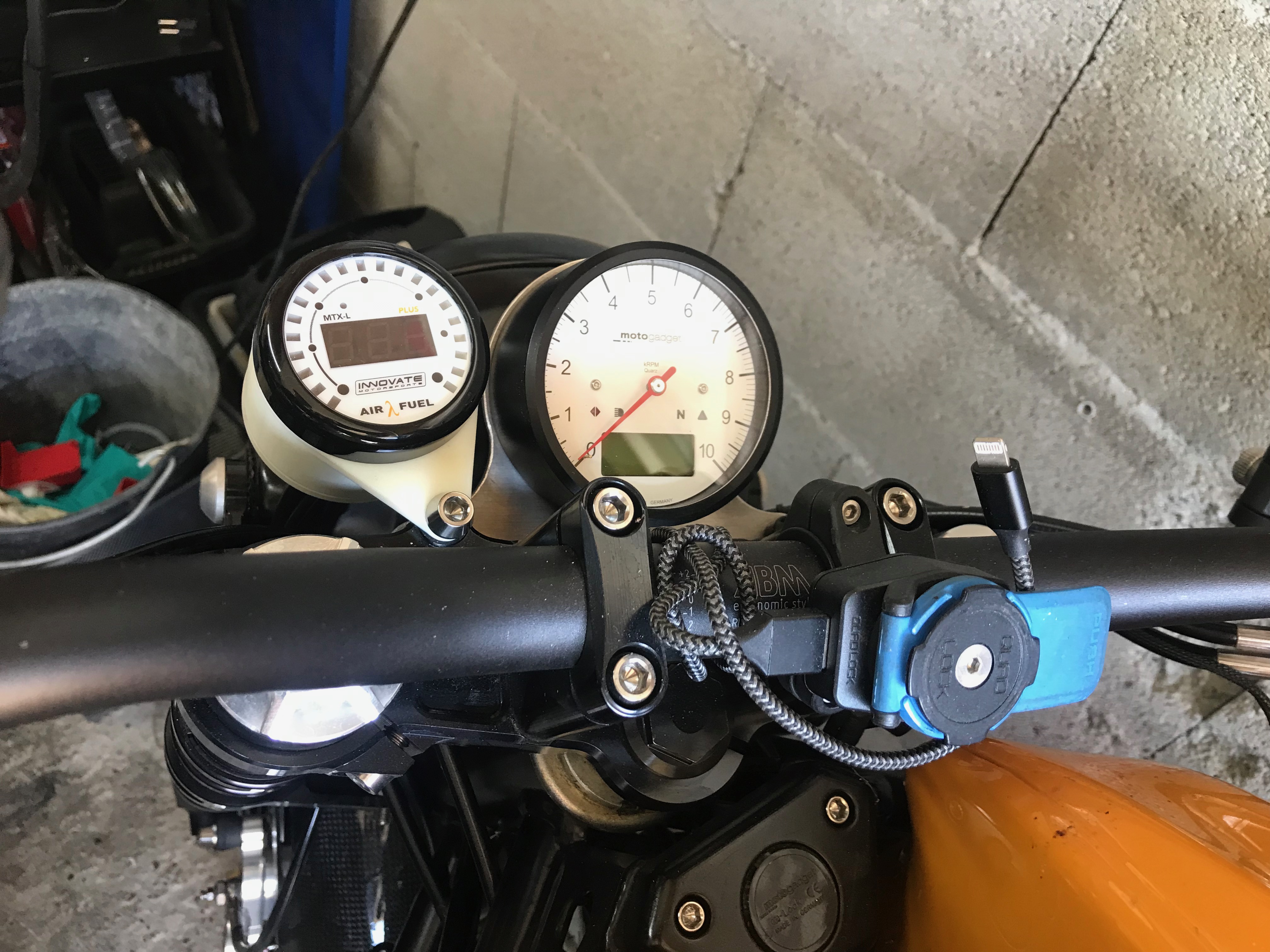

Le choix fut vite fait, ce sera à côté du compteur MotoGadget, bien en vue.

J’ai donc modéliser un support en deux partie afin de loger l’afficher dedans et fixer le tout près du compteur.

Support Innovate MTX L PLUS

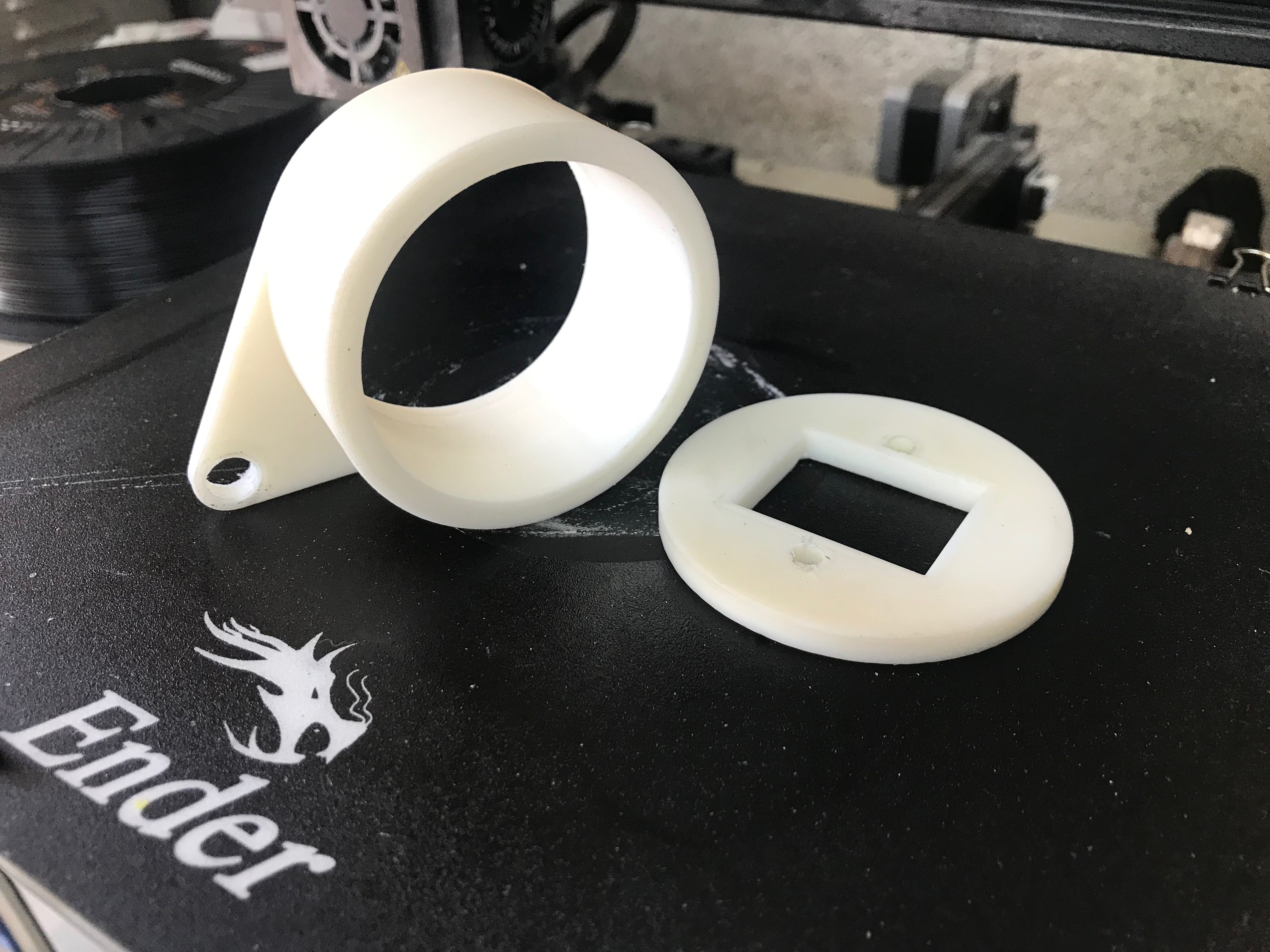

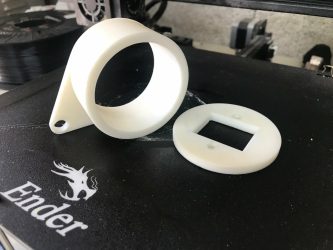

Un petit passage par une impression en ABS avec mon imprimante 3D (pour ceux que ça intéresse c’est une Creality Ender 3 qui a un rapport prix/performance imbattable).

Pour imprimer le support si ça vous tente, le fichier se trouve sur cette page  impressions-3d

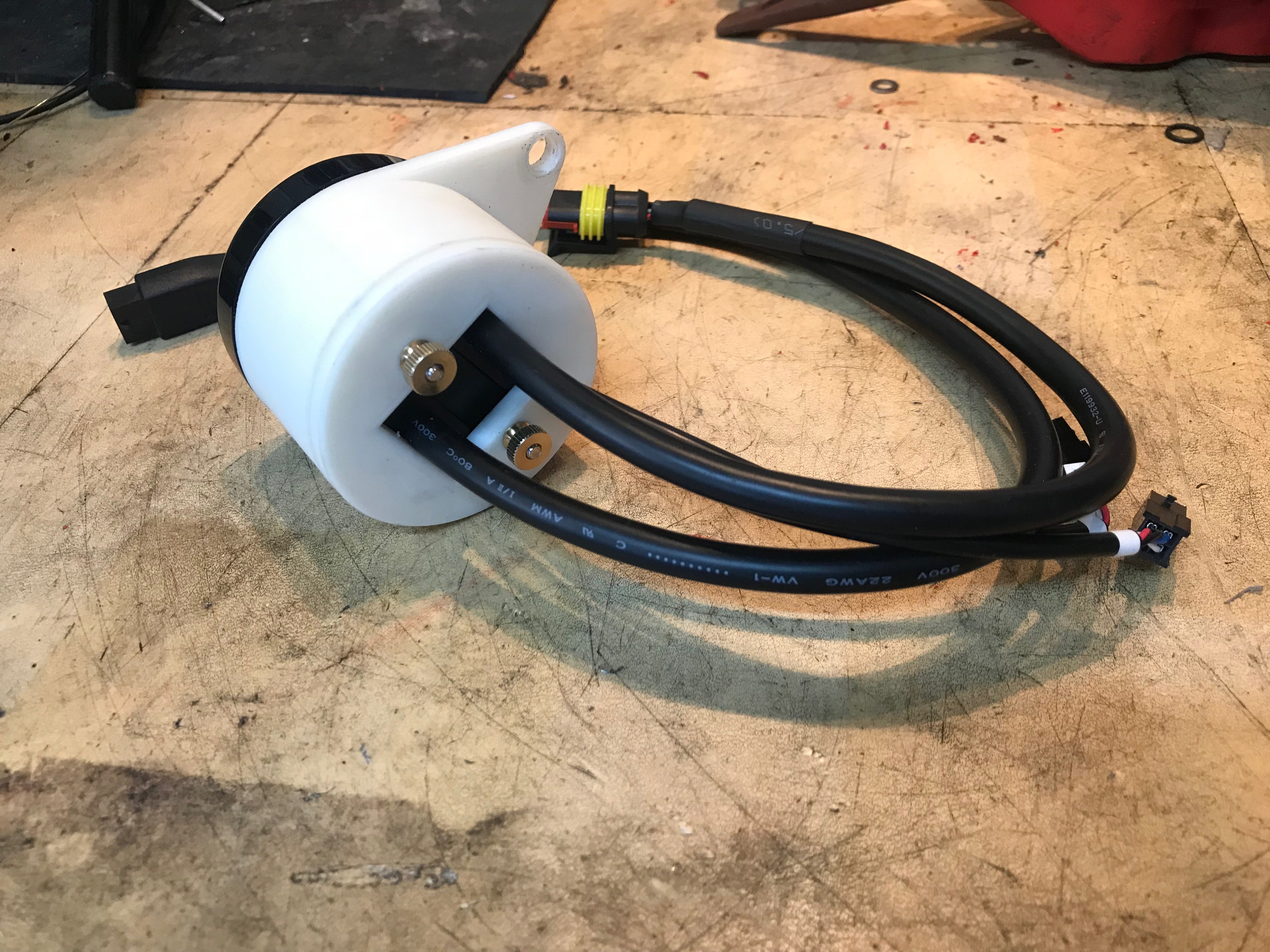

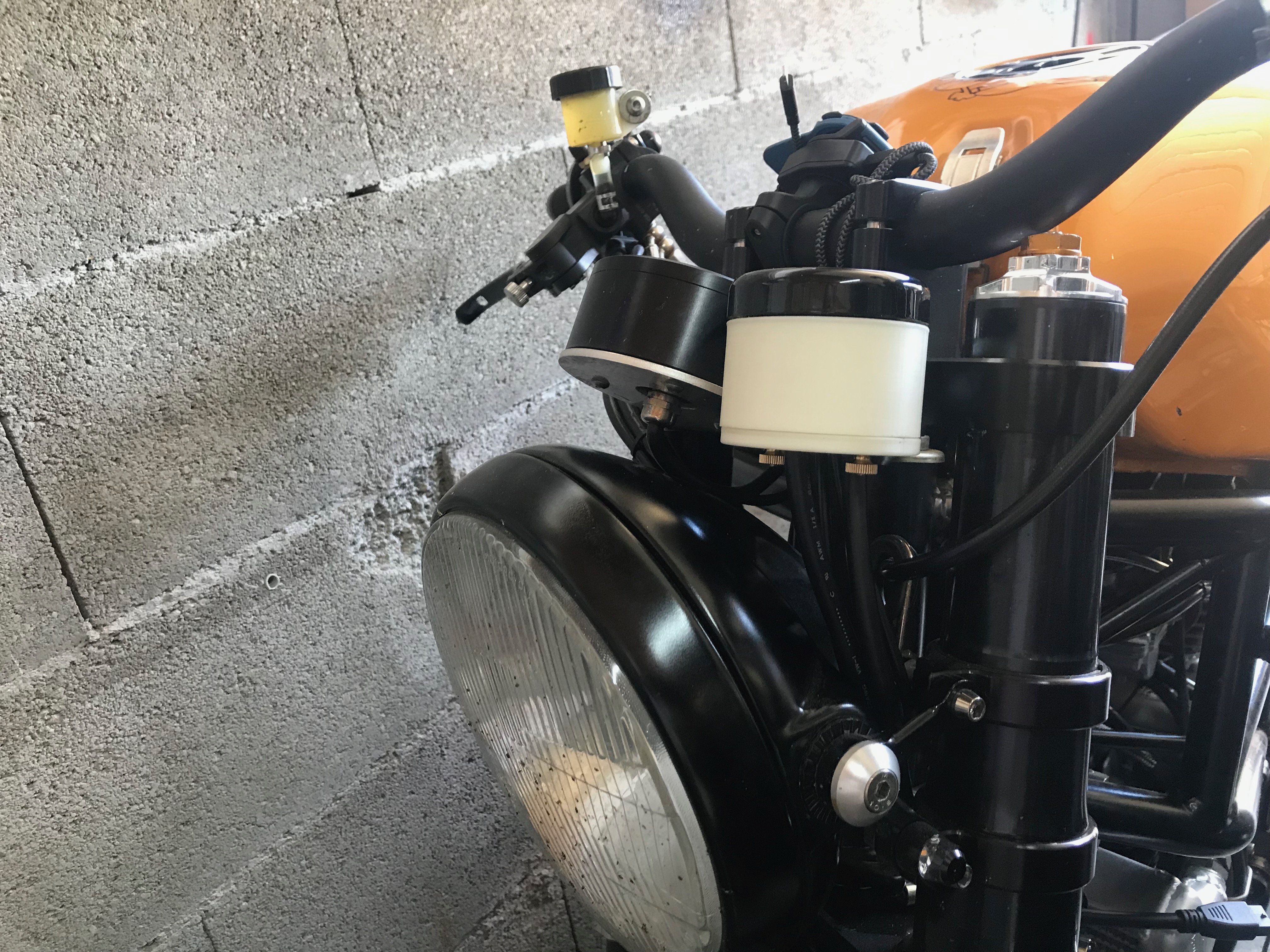

Et pour finir, assemblage et du montage sur la moto.



Innovate Motorsports MTXL Plus sur #ducati Monster
